識別梁
進行原位標注識別后，軟件將梁還是按集中標注繪制，如何處理？
全部回答
(2)
首答僅用{{minutesHtml}}
-
點選識別一下，或者手動標注
2022-07-22 21:38:52
-
你好：采用點選原位標注。
點選識別梁原位標注的方法和基礎梁操作方法一致，以梁為例：

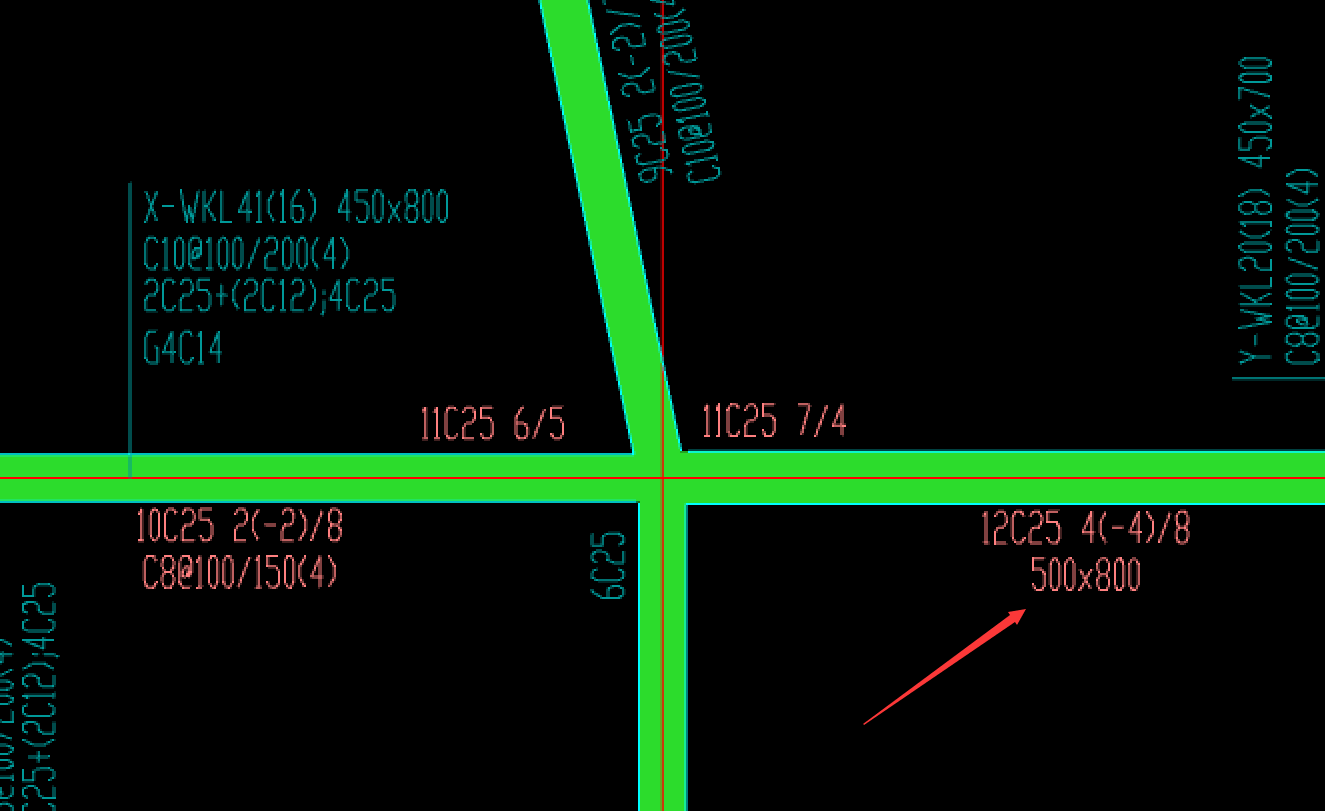

切換到梁界面---點擊“建模”中的“識別梁”功能---將梁識別完成后---再點擊【點選識別原位標注】---選擇需識別原位標注的梁圖元---再鼠標左鍵選擇梁原位標注(按Ctrl+鼠標左鍵可以切換原位標注框)---再鼠標右鍵即可。如圖：
備注：1.識別后的原位標注會顯示藍色。
2.原位標注識別完后，可以在【梁平法表格】中檢查是否識別正確。
2022-07-22 21:40:05
