直接按寬度定義  畫到相應位置

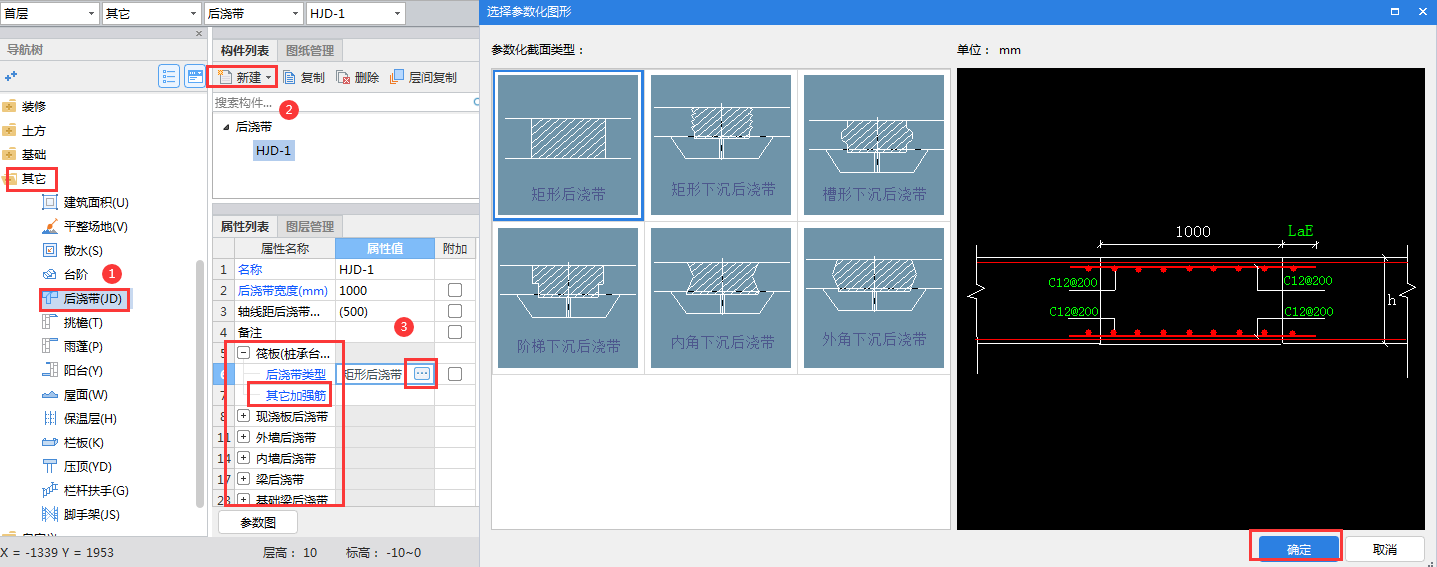

在導航欄其它界面---新建后澆帶---【屬性列表】中筏板后澆帶/外墻后澆帶等對應構件下點擊后澆帶類型后的三個小點，選擇后澆帶形式并輸入鋼筋信息及參數---點擊確定---用“直線”/“三點弧”等方法繪制到對應圖元上，就會計算對應后澆帶的鋼筋量和混凝土工程量。

后澆帶和什么圖元相交，則會計算對應后澆帶工程量。如：和梁、墻、板相交，則會計算梁后澆帶、墻后澆帶、及現澆板后澆帶工程量。

若參數類型中沒有可以直接輸入的鋼筋，建議在【屬性列表】中的“其它加強筋”中輸入即可。

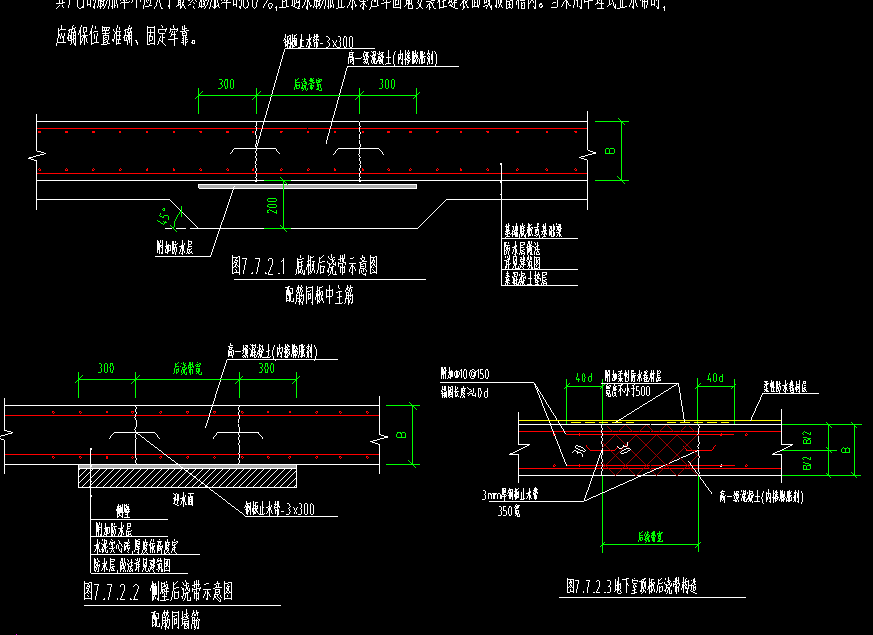

土建部分形狀不滿足，建議在【表格算量/表格輸入】中手動計算。如圖：

點擊藍色字體獲取詳細答案

備注：外墻后澆帶需要設置外墻外邊線。
