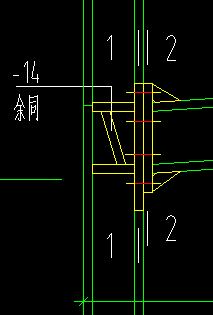

請問鋼結構中這個節點是什么意思？
箭頭這三個分別代表什么？
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
最上邊的箭頭是焊接符號,焊縫 高度為7.雙面焊接.第二個箭頭是中間的勁板,寬120,厚度10,長度120,最下箭頭是勁板,寬度95,厚度為10,長度為150
2023-02-28 13:01:02
-
上部箭頭是焊縫厚度，不用管，下方兩個箭頭處是加勁板，需要計算，并入梁重量。
2023-02-28 11:54:30
