U型如何正確繪制

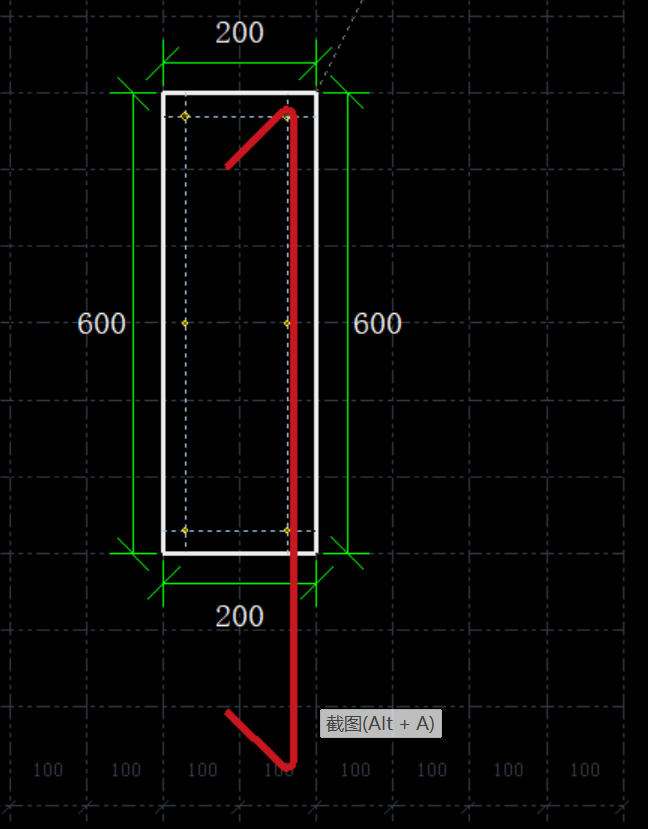

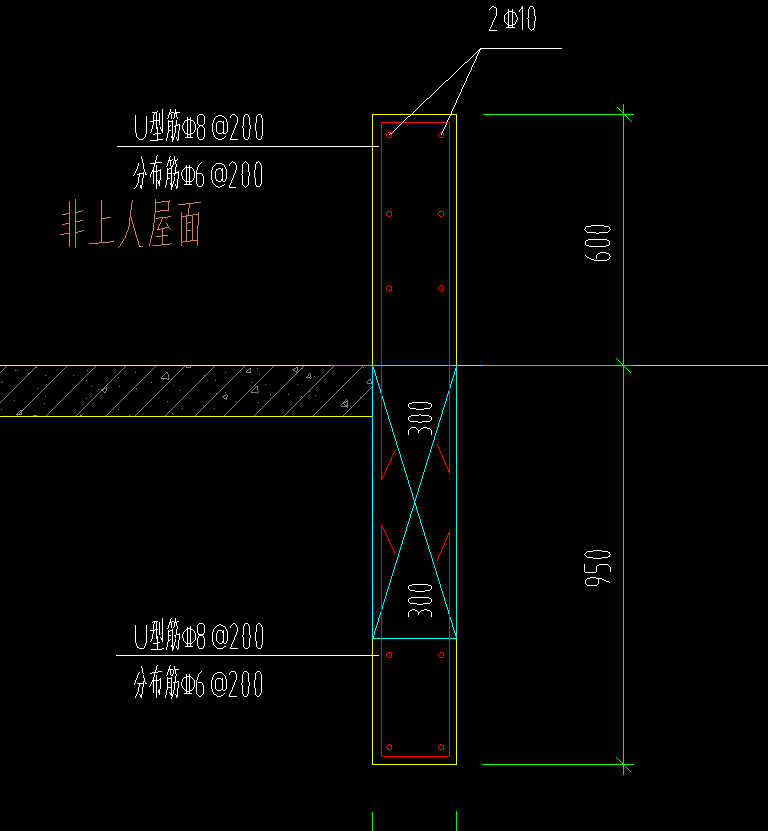

這種形狀的U型如何去正確繪制,可以分成兩個部分去繪制,如截圖1
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
用挑檐畫,畫異形挑檐,梁上面一個,下面一個,截面編輯,用橫筋,直線,箍筋,從右下開始畫,點住SHIFT畫,第一個點X偏移0,Y偏移-300,往上畫,該拐彎就拐彎,最后左下角再用SHIFT點偏移量,就OK了。
2023-07-03 23:24:11
-
這種設計要求的板面反起及梁下掛板,個人的習慣是用剪力墻或欄板布置,U形鋼筋在屬性其它鋼筋里編輯,這樣就是可以布置墻面的裝飾而獲得所需要的裝飾工程量
2023-07-03 22:45:41
