查看墻體及窗標高等是否對應圖紙要求

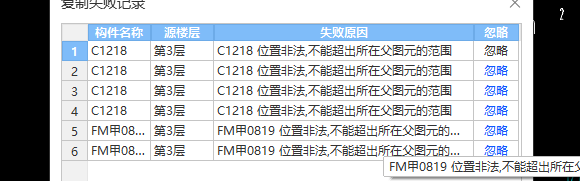

窗子超出墻外了

你好：看下是下面那種情況，希望可以幫助到你

原因一：標高單位是m，當成mm設置了。

方法：選中門窗圖元，在【屬性列表】中將標高調整正確。

原因二：同樓層同位置有標高不同的墻，俯視狀態下繪制的窗默認到上面的墻，上面的墻高比較矮，所以會提示。

方法：建議切換到三維狀態下布置即可。

原因三：門窗【屬性列表】中【離地高度】設置的沒在墻的高度范圍內，造成門窗標高超過墻體或超過當前樓層標高了。

方法：將門窗【離地高度】保持在當前樓層墻體標高范圍內即可。

原因四：選中墻放大看墻和墻之間有縫隙導致。

方法：鼠標左鍵選中墻圖元，鼠標右鍵【閉合】或鼠標左鍵點到墻端頭位置，拉伸使其封閉即可。
