連梁腰筋布置與框架梁的腰筋設置不同，連梁腰筋在GTJ軟件要怎么設置



連梁兩端沒有剪力墻的情況，連梁腰筋按腰筋表設置，怎么在軟件中一鍵判斷生成？

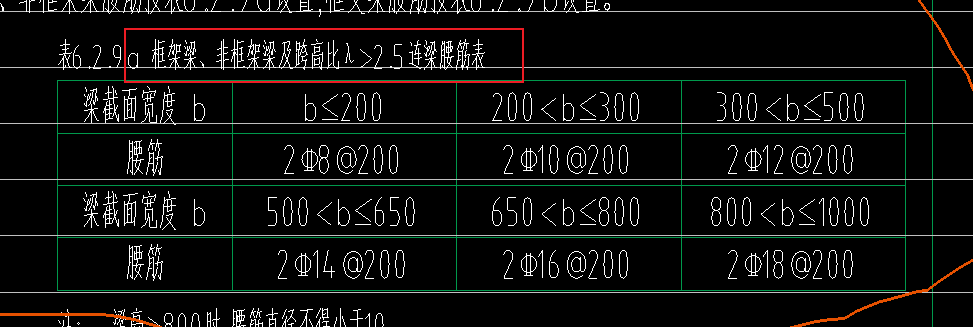

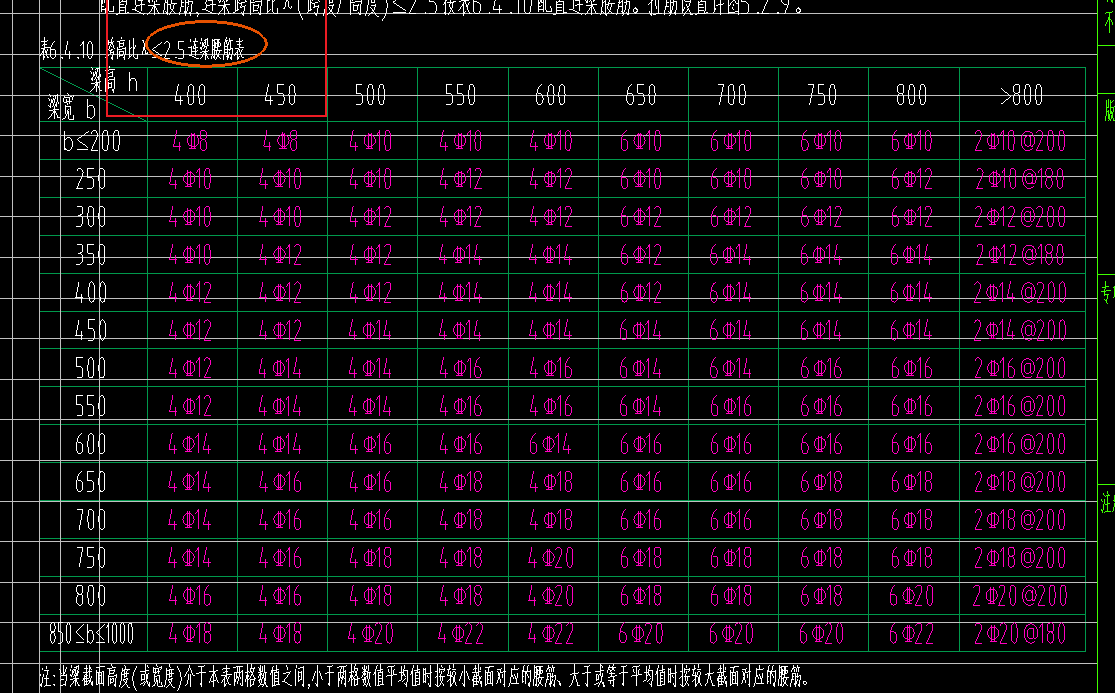

【問題背景】連梁表中備注“連梁側面構造縱筋同剪力墻的水平分布筋”。問設計“如果連梁兩側沒有剪力墻時是否無需設置連梁腰筋？”，設計回復“若連梁兩側沒有剪力墻時需要按‘梁腰筋表’補充連梁的腰筋”。【疑問】如果手動補充的話會存在同一編號連梁因?yàn)檠畈煌枰木幪?hào)的問題，由于廣聯達“生成側面鋼筋”只適用于框架/非框架梁，不適用于連梁，請問有沒有其他便捷的方法可以讓軟件根據“梁腰筋表”自動判斷設置連梁側面鋼筋？

關于廣聯達中LL的設置問題

老師們，請問一下：問題1.LL在廣聯達中改如何設置，是識別為連梁還是識別為框架梁，圖一為地下室的，有連梁表，但是有些連梁的腰筋含N，圖2、3為地上部分的，沒有連梁表，而且有些地方有原位標注；問題2.圖中的LL在土建算量時需要套連梁的定額還是套有梁板的定額？

關于廣聯達2018連梁側面筋

有些圖紙梁的縱向構造鋼筋設置表是分來兩個表的，一個是框架梁和次梁的，一個是連梁的，但在廣聯達2018軟件中，連梁建模部分是沒有生成側面鋼筋這個功能的，連梁的側面構造筋是否只能逐個構件輸入而不能批量生成？

梁面筋

圖中說明給出編號為La的梁，截面為200*400，底筋2C14，箍筋C6-200沒有面筋信息是不布置面筋嗎？這正常嗎？梁說明：說明:1、 除注明外,框架梁貫通筋為2C12,當直徑與支座筋不同時與支座筋搭接長度為LLE,次梁架立筋詳表三。2、 梁架立筋除注明外,框架梁跨中面筋根數小于箍筋肢數時,應用C12補足。3、 除標明外,梁箍筋按表一及表二配置。4、 除標明外,懸挑梁段(梁號中有A、B的梁),箍筋間距為100,直徑及肢數同內跨。除標明外,懸挑梁(XL)及懸挑梁段(梁號中有A、B的梁)支座負筋未標明者同內跨靠懸挑根部支座負筋。5、 除標明外,梁腰筋詳“S0-01”總說明第“5.16”條規定。除標明外,連梁(編號為LL的梁)腰筋詳“S0-01”總說明第“5.14”條規定。6、 當連續梁某跨有“LL”的標志時,表示該跨按連梁的構造要求配置鋼筋。7、 除標明外,本圖所有梁在集中重處(含主次梁交接處),均需另加箍筋6個,每邊各3個,間距50mm,懸臂主梁僅加于內側為3根,箍筋直徑及肢數同梁箍筋。8、 中括號[ ]中的數值僅用于所標位置的該梁段。9、 編號為La的梁,截面為200X400,底筋2C14,箍筋C6@200(2)。編號為Lb的梁,截面為150X400,底筋2C16,箍筋C6@200(2)。編號為Lc的梁,截面為120X400,底筋1C20,箍筋C6@200(1)。編號為Ld的梁,截面為150X300,底筋2C14,箍筋C6@200(2)。編號為XLa的梁,截面為200X400,面筋2C18,底筋2C12,箍筋C6@100(2)。2019-08-26 13:04:03 補充原位標注也無面筋信息
