請問各位老師，這里箱型柱的節點是什么意思，怎么看

請問各位老師，這里箱型柱的節點是什么意思，選用表怎么看2023-06-06 10:19:31 補充還有箱型柱與鋼梁搭接的參數選用表，這需要怎么來看

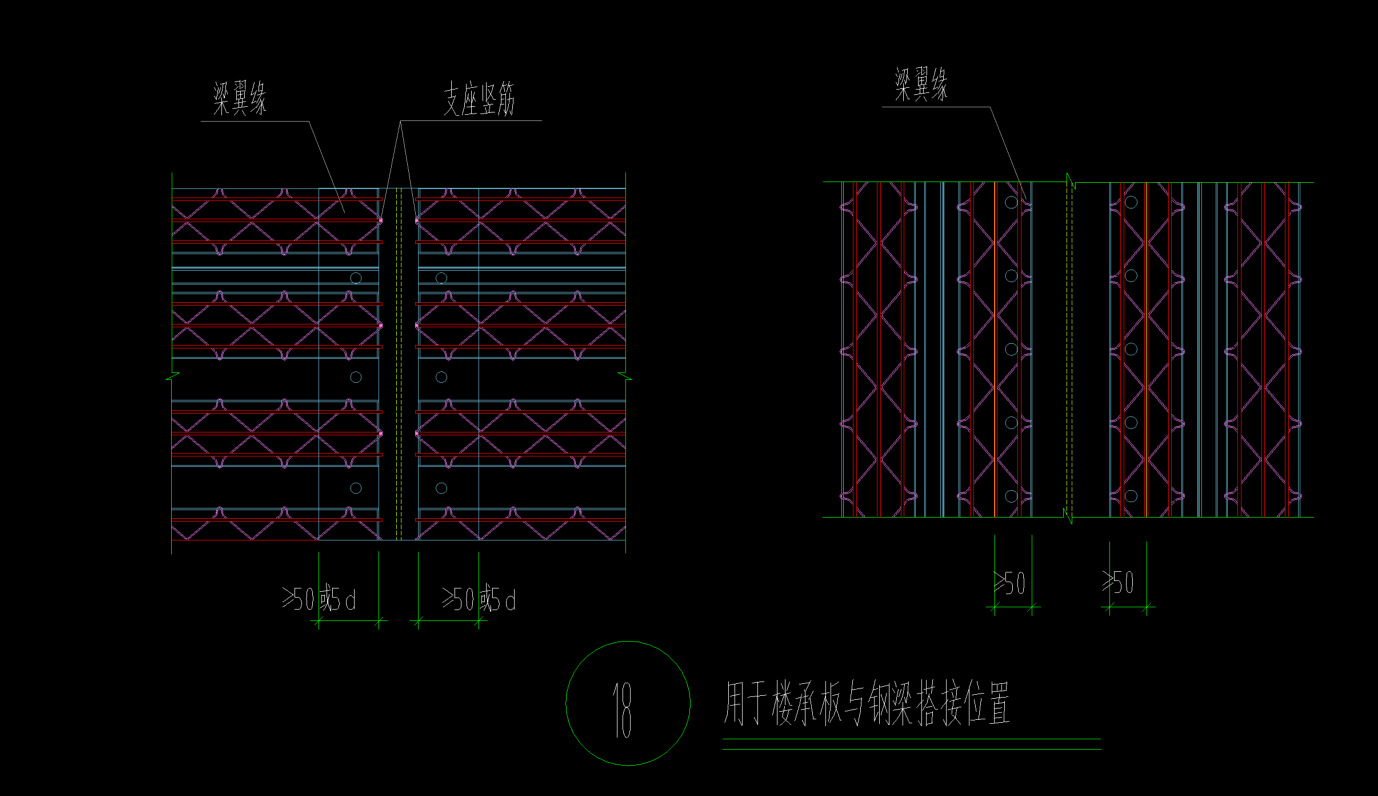

廣聯達GTJ2025中，桁架樓承板怎么繪制

如圖，桁架樓承板顯示高度是90，但是在廣聯達中新建的時候，顯示厚度只有2，我應該設置成多少？這個2的厚度代表的什么意思？厚度我需要改成90厚么？板的厚度是120，是說明我需要在樓承板的上部和下部各澆筑15厚的混凝土，在廣聯達GTJ中怎么布置？上下弦鋼筋、腹桿鋼筋、支座水平筋，支座豎筋，這些都需要單獨計算么？還是說已經包含在桁架樓承板的報價中了？這個底筋怎么布置？和正?；炷翗前宀贾梅绞揭粯用?？附加筋怎么布置？

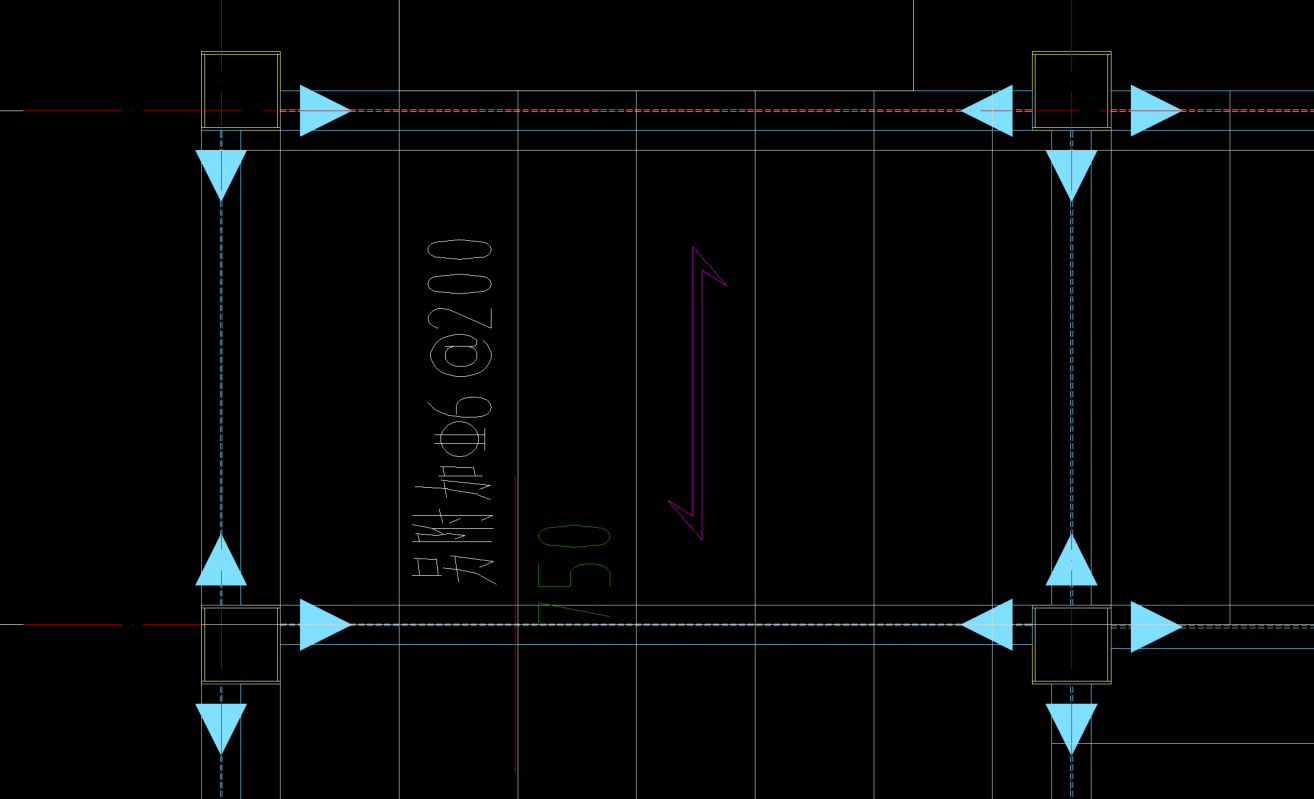

老師好，請教一個頂板配筋的問題，

老師，頂板的配筋為雙層雙向配置，但說明中又一條是這樣的說的：板上皮無負筋處均做成C6@200的鋼筋網，與負筋搭接長度為1.2la,這里面所說的鋼筋網是什么意思 ？不會是溫度筋吧？雙層雙向本就沒有負筋，何來與負筋搭接呢？請老師指點

鋼結構怎么理解？

1:方鋼柱160＊160＊6與鋼梁鏈接節點圖，圈起來位置粉色是什么意思？什么構件？怎么算量？這個構件怎么看像是在放鋼柱里的呢？要是構件在里面，怎么焊呢？2:鋼梁與鋼梁鏈接，節點圖粉色位置是鋼板？圈起來位置，鋼板板怎么在H鋼梁的另一側也有呢？被H鋼腹板擋住，即使放置鋼板也沒法連接，不起作用?。?:鋼結構樓梯梁節點圖與樓板連接，什么意思？二層就是鋼結構平臺?。渴欠襁€要按這節點施工？（還是節點指的是混凝土樓板？）鋼結構的樓梯休息平臺是否也要按這個節點施工？

鋼結構怎么算含量？

1:第一張截圖，方鋼柱160＊160＊6與鋼梁鏈接節點圖，圈起來位置粉色是什么意思？什么構件？怎么算量？（這個構件怎么看像是在放鋼柱內的呢？要是構件在鋼柱內，怎么焊呢？）2:第二張截圖，鋼梁與鋼梁鏈接，節點圖粉色位置是鋼板？圈起來位置，（也就是H中間鋼腹板另一側）鋼板板怎么在H鋼梁的另一側也有呢？如果鋼板被H鋼腹板擋住，即使放置鋼板也沒法連接，不起作用??？3:第三張截圖，鋼結構樓梯梁節點圖與樓板連接，什么意思？二層就是鋼結構平臺??？是否還要按這節點施工？（還是節點僅指的是混凝土樓板？）鋼結構的樓梯休息平臺是否也要按這個節點施工？
