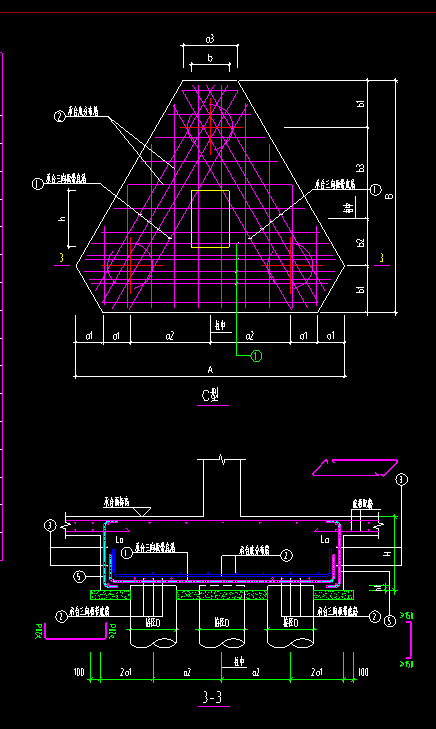

請問 這種三樁承臺應該選用什么形式配筋的承臺畫

請問要這種配筋形式的三樁承臺，可是這個位置的寬度沒發設置。要這么處理呢？

2024-05-17 15:41:16 補充我是要設置成不等邊的

請問，此三樁承臺應該怎么畫？

請問，此三樁承臺應該怎么畫？（截面形狀選矩形，無合適配筋形式；選三樁承臺的配筋形式，截面形狀又不匹配）

樁承臺

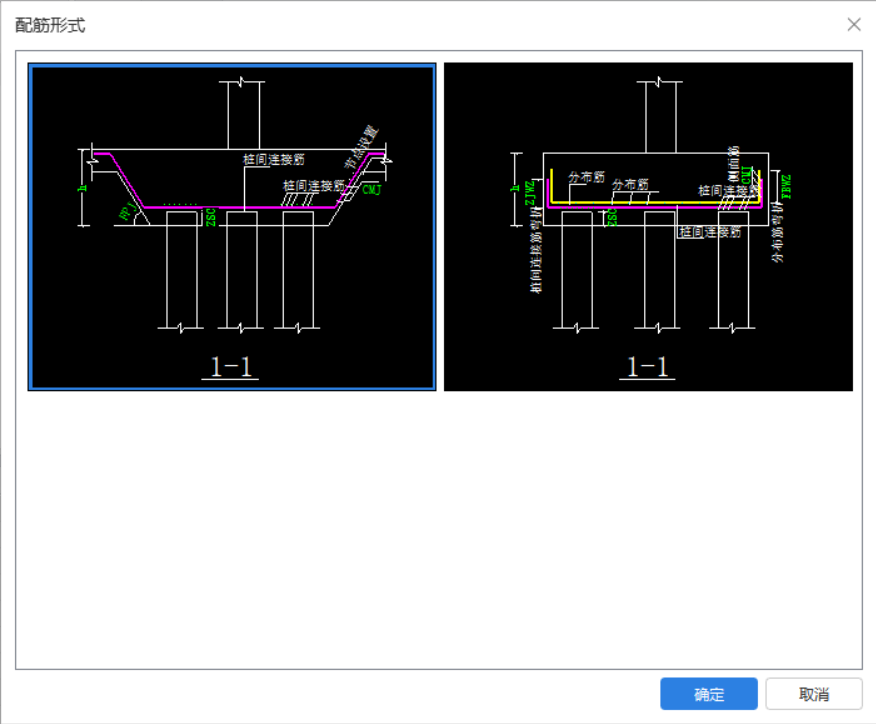

請問這種配筋形式的樁承臺選哪個2020-10-16 17:14:57 補充我用三樁承臺調整尺寸達到方形可以嘛

我是新手，煩請問各位高手，這種三樁承臺怎么設置？

問題一：請問樁間連接筋的彎折長度是不是40d-28d=12d？分布鋼筋的彎折長度圖紙上沒有說，廣聯達上默認的是10d，是否正確？如果可以的話， 能否解釋下28d是什么意思？40d看得懂。問題二：1號筋的布置范圍是不是A3，2號筋的布置范圍是不是B2？問題三：分布筋圖紙上寫每向3C12@150,在廣聯達中是不是在“承臺范圍內主筋之外均勻布置”寫9C12或者C12@150?問題四：圖紙中的A1、A2、A3在廣聯達軟件中標注感覺不對，標注范圍不對，該怎么解決？問題五：這里的尺寸圖紙上沒有標注，去哪里找，是不是就是柱子的界面尺寸？詳見圖片上標注。問題六：圖紙上的60°怎么在廣聯達中設置，是不是選的配筋形式不對，選另外一種有角度的？多謝解答
