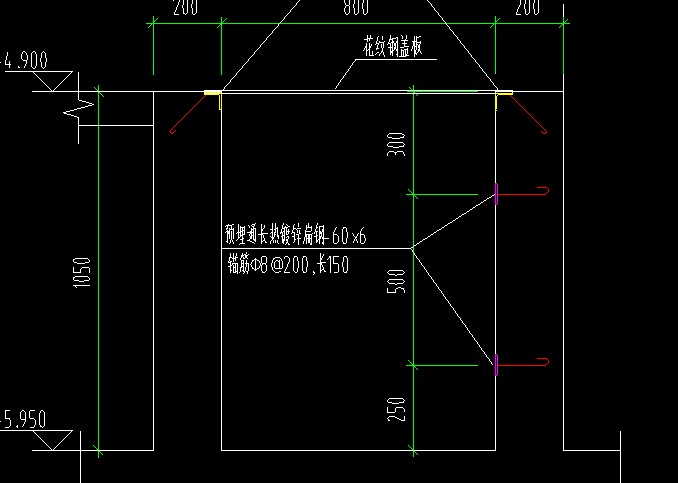

截圖的范圍是有4處預埋件

1. 預埋扁鋼的數量怎么確定？

您提到的“鋼埋弧長熱鍍鋅扁鋼-60×6”的數量，通常不是由我們簡單計算出來的，而是由結構設計師在圖紙上明確給出的。

根據您提供的清單信息，我們可以進行如下推斷：

解讀清單：清單中“ZHU”很可能代表“柱”（Zhu），下面的數字800、400、4500等很可能是某個柱子的截面尺寸（如800mm x 400mm）和高度（4500mm）。5.950可能代表頂標高。

數量來源：

查找圖紙：您需要在對應的結構施工圖或預埋件詳圖上找到這個預埋件。圖上會明確標注這個預埋件的編號、具體位置以及數量。

核對材料表：通常圖紙會附有材料表，里面會明確列出每種預埋件的規格和數量。您清單里的“鋼埋弧長熱鍍鋅扁鋼-60×6”就是其中一項，它的數量應該直接在圖紙的表格里寫著，比如“4根”或“2根”。

清單本身可能已包含：您提供的文字中“300”和“500”可能指的是扁鋼的間距或定位尺寸，但最終數量需要看總說明。

簡單來說：請您直接查閱結構施工圖，在圖紙的材料表或標注中找到“預埋扁鋼-60x6”對應的數量。 如果您是施工方，就按圖施工；如果您是預算員，就按圖算量。

2. 錨筋在哪設置??？

您提到的“鋸筋Φ8@200，長150”應該是筆誤，正確的應該是“錨筋 Φ8@200，長150”。這直接回答了您的第二個問題。

是什么：錨筋就是用來把預埋扁鋼（或稱“錨板”）牢牢“錨固”在混凝土里面的鋼筋。

怎么設置：根據“Φ8@200，長150”這個信息，我們可以知道：

規格：錨筋采用直徑為8mm的圓鋼（HPB300）或螺紋鋼（HRB400等，具體看設計說明）。

間距：@200 表示錨筋沿著預埋扁鋼的長度方向，每間隔200毫米布置一根。

長度：長150 指的是錨筋埋入混凝土中的長度為150mm。這個長度必須滿足設計要求的“錨固長度”，以確保足夠的拉結力。

設置位置：

焊接在扁鋼上：這些錨筋會有一端與“-60×6”的熱鍍鋅扁鋼采用雙面焊或單面焊進行焊接。

埋入混凝土中：焊接的另一端則彎折或直接埋入混凝土柱或基礎中。

注明是通長設置，結合平面圖查看
