再次求教連梁問題（GGJ2009）

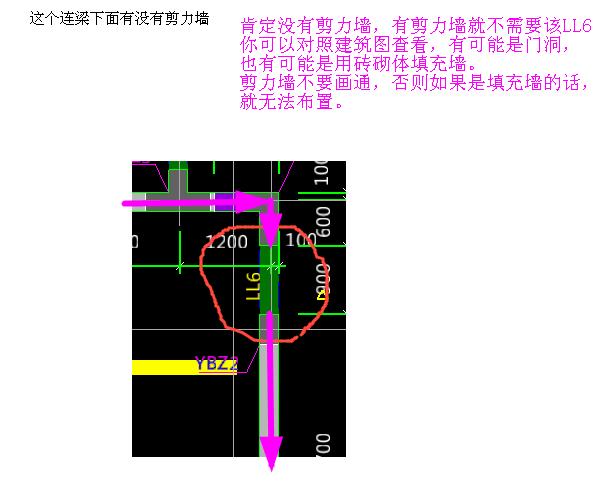

圖紙上沒有標明連梁下面有剪力墻，在連梁的兩端是暗柱，連梁下面是門洞口，連梁的標高為層頂標高。我想請問此時在門洞口畫墻的時候，是剪力墻還是填充墻？ 畫填充墻時需要畫過梁，過梁與連梁之間只差幾公分為填充墻，這種畫法是不是錯了？總感覺別扭。 在連梁底下到底什么時候需要畫剪力墻？什么時候需要畫填充墻??？

關于連梁與剪力墻，暗柱的問題

我給大家截個圖，兩邊是暗柱，中間是連梁，連梁下是窗戶和加氣塊墻 1.我剪力墻暗柱位置我畫了，但連梁處是否用剪力墻通畫，但因為下面是砌塊墻，通話肯定會提示重復的，我查看鋼筋量，暗柱位置有剪力墻水平筋的量，請問像我這中情況下連梁是否應該有剪力墻水平筋？連梁兩邊是暗柱，如果有的話，那通畫怎么畫上去??？ 2，都說導圖時不導入連梁了，因為連梁套剪力墻的定額，但是我連梁位置沒有畫剪力墻，因為下面有砌塊墻，提示重復，那么如果這樣的話，不導連梁那么不就斷開了，少了連梁的量了嗎，這種連梁下面是加氣塊的，是應該必須導連梁的吧，不導的話怎么處理啊

在線提問連梁的下面

連梁的下面是門洞，也就是說連梁不是畫在剪力墻上的，連梁側面縱筋怎么處理。要是不輸入的話連梁側面沒有縱筋，要是輸入的話，側面縱筋又與墻錨固，不是與墻筋通長的。不知道有沒有好的處理方法。另外，連梁側面的N4A10，在軟件中怎么不能輸入N啊，那錨固不是要變了嗎？有什么辦法解決。謝謝。

CAD導圖問題

問題1，在CAD導圖中，導入暗柱大樣圖，其中有的暗柱(AZ1,AZ1a)配筋不同，但是使用的是一個暗柱大樣圖，在導入時候，也是在暗柱中形成一個暗柱定義，我接著識別柱，把CAD中圖元導入鋼筋算量中，也能看到AZ1a,AZ1,但是在批量選擇中看不到這兩個。 我想問下，怎么導入才能使這兩個AZ構件自動生成2個，而不是一個。難道是我導入構件定義后，修改AZ1，從新定義一個AZ1a，再導入圖元時候，能是AZ1，AZ1a構件與圖元中配筋不同，在批量選擇中能找到Z1，AZ1a？ 問題2，在導入墻體時候，連梁部位沒有剪力墻，是不是我在導入剪力墻，連梁之后，再在連梁下面畫剪力墻，有沒有 我直接導入剪力墻，在連梁下面都有剪力墻的？

剪力墻連梁交叉斜筋怎么輸入

請問大家，剪力墻連梁交叉斜筋怎么輸入？問題補充：我的屬性編輯里沒有這個？是不是哪個地方選錯了？其他屬性里沒有，只有匯總信息，計算設置，節點設置，搭接設置
