女兒墻畫法

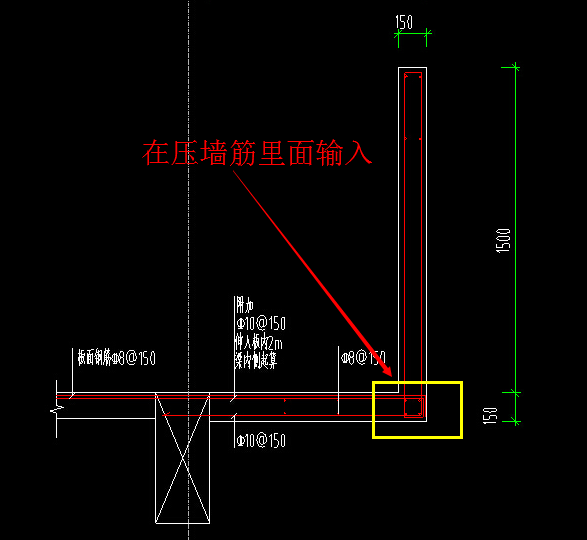

這個女兒墻要怎么畫呀 用圈梁來定義？ 而且這個箍筋是直接錨到下部的  這個要怎么搞2019-03-08 10:11:11 補充主要是問題2   這個箍筋要怎么畫才能錨到下部

砌體加強筋

砌體墻每隔 400~500mm用2A6水平拉結鋼筋與主體（柱或砼墻)可靠拉結,拉結筋入柱(砼墻)200mm,進入砌體內長度:不小于砌體墻長的1/5及700mm。請問在哪里設置，怎么設置？

地下室側壁在鋼筋算量中用什么定義？

在GGJ2013中，地下室側壁在鋼筋算量中用什么定義？如下圖，上面的板為首層的底板，下面的板為地下室底板，如果用剪力墻定義的話，垂直鋼筋1、2號筋怎么輸入，3號筋在哪輸入？還有地下室底板里有根C14@100長度是2000的鋼筋在哪輸入？它離開柱子邊多少距離開始布置第一根？拉筋A(yù)?6@600X600呈梅花狀布置又怎么在軟件中輸入？地下室側壁在定義的時候，它的底標高是地下室底板底面還是地下室底板頂面？它的頂標高是JQL2的底面還是JQL2的頂面？要是頂面的話，豈不是與JQL2重疊了？以上問題，求大師一一解答，地下室側壁如下圖，到底應該如何定義？

剪力墻鋼筋錨入梁內Lae，在軟件中如何設置？

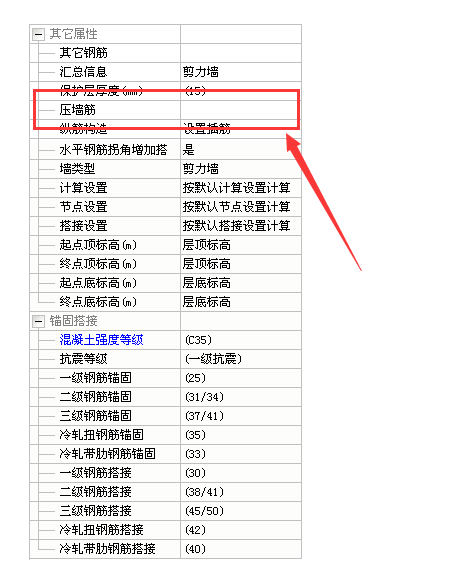

如下圖，本圖為地下室剪力墻，圖紙說明：剪力墻垂直鋼筋錨入梁內Lae，且只有地下室剪力墻垂直鋼筋才是錨入梁內Lae，地上部分剪力墻無此說明，請問這個錨入梁內Lae在軟件中如何設置(GGJ2013)？還有本圖剪力墻的水平鋼筋在JQL2里是不布置的，在JQL1里是否布置，圖紙沒說，請問剪力墻的水平鋼筋在JQL2里不布置(即在JQL2里沒有)，這個在軟件中又在哪設置，怎么設置？在JQL1里是否布置有剪力墻水平筋呢？如果在JQL2和JQL1里都不布置的話，這個在軟件里又怎么設置？我定義剪力墻的時候它的頂標高為層頂標高，底標高為層底標高，所以很自然的它的水平筋就跟著布置到JQL2里了，請問我這樣定義剪力墻的頂標高和底標高是否正確？如果不正確，它的頂標高和底標高應該定義在什么位置？剪力墻上方為首層板和JQL2，下方為地下室板和JQL1。請求大師們一一解答上述問題，告知，不勝感激。

梁下吊板在軟件中如何繪制？它的鋼筋又在哪里輸入呢？

在GGJ2013中，梁下吊板在軟件中如何繪制？它的鋼筋又在哪里輸入呢？結構說明中有句話“板底標高同梁底標高時,板底筋置于梁底筋之上,蹲式廁所當梁高不足時加吊板，做法見下圖1”，請問這個吊板要如何繪制上去？是不是在畫梁的時候把梁高加高繪制就可以了？讓梁底平板底。吊板的鋼筋又在哪輸入呢？有縱筋和箍筋呀。還有一個就是(下圖2)，左邊板是廚房，右邊板是蹲式廁所板，水平的那兩條梁都是一跨，假如把梁高加高的話，廚房和廁所兩邊都加高了，廚房那邊梁下凸那么多，而且梁下無墻，看著不美觀，又沒有變更，這種情況怎么處理？
