鋼筋端

1：跨中板帶，板底及板頂附加筋， 端部是否彎折？要是彎折，是和板帶一樣？還是和平時板彎折一樣？或者有規定彎折長度？2：筏板底部和頂部附加筋，端部是否彎折？要是彎折，彎折長度多少？（附加筋要是在筏板外擴端部位置呢？端部彎折是否同筏板鋼筋？）3：截圖這樣的柱帽，柱帽附加筋在墻的位置是怎么錨固（彎折）的？（伸入墻內水平長度多長彎折？或者不用彎折？）

筏板板底部分區域布置附加底筋，使用主筋繪制會計算錨固，請問是否應該計算錨固

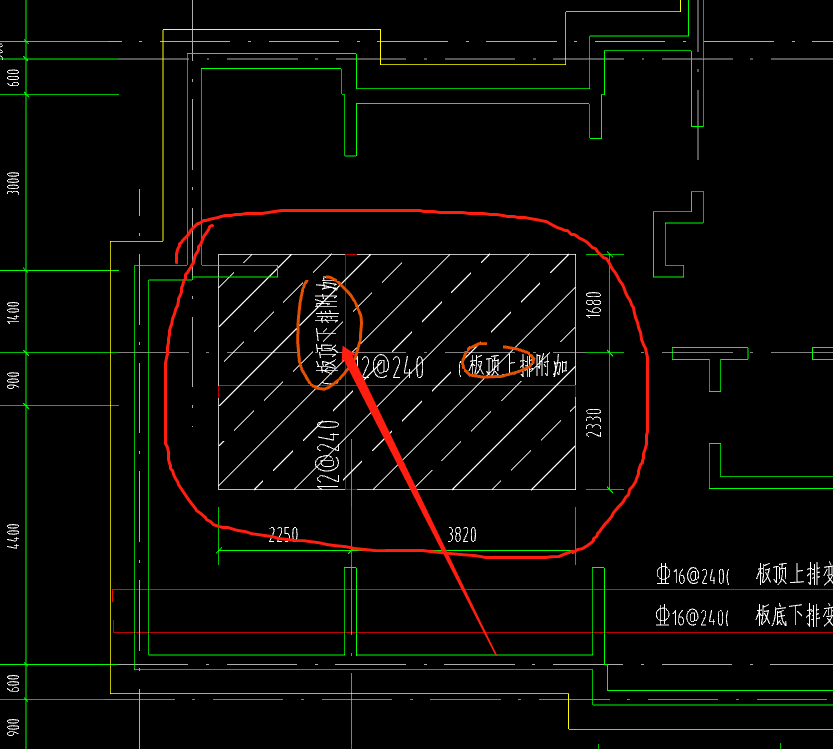

如圖所示，筏板配筋圖中，圖紙要求部分矩形區域內布置X向附加底筋；我使用主筋按區域布置完成后匯總計算，發現會在布置區域外再計算（35d）的錨固長度沒有在圖集中找到是否應該計算著35d的固定，請問此錨固長度是否應該計算

施工鋼筋處理

1:截圖中基礎筏板陽角布置放射筋，陽角位置全是下沉式柱墩，（圖紙要求筏板陽角布置放射筋），可是這個位置是下沉的柱墩，放射筋怎么放置呢？放置在什么位置？實際施工呢？（圖紙節點，筏板底筋伸到柱墩內錨固，面筋通過柱墩。）2:圖紙中筏板筋遇到柱墩，底部鋼筋斷開，面層鋼筋通過柱墩，這時在筏板邊緣位置有柱墩，（如截圖）底筋錨入到柱墩內對嗎？     筏板面筋怎么處理呢？尤其是外擴的位置，（圖紙說明里只有筏板封邊的做法，上下錨固150）沒有說筏板邊緣柱墩外擴的情況是怎么處理的，實際施工是怎么處理的？（截圖紅線位置轉角處外擴4個面，另外一個外擴3個面，）如果是錨固，鋼筋錨固是從什么位置為起始點，到什么位置截止的？錨固多少D？3:11G圖集的剪力墻水平筋構造（p68、69頁）的節點，構造做法中許多是需要暗柱的，（在暗柱范圍內需要怎么做），但是要是墻體在這些位置沒有暗柱，水平筋構造做法能否參照呢？（尤其L轉角處沒有暗柱，水平筋該怎么做？）補充問題：1:我這是筏板邊緣柱墩，不是筏板內的柱墩，圖集節點只適用于筏板內的柱墩吧。2:圖集有水平筋端部錨固做法，可沒有L墻體水平筋拐角處的做法啊，能否參照使用呢？

圖中的這個樓板這樣配筋正確嗎？

紅框區域內樓板配筋，未注明的為c8-200，我的理解是①號區域內按照?qǐng)D中標注的范圍配上四根負筋，②號板配上雙網雙向的c8-200和附加負筋。我這樣配筋正確嗎，還有沒有需要補充的？（除了板底附加的2c12）2021-03-02 14:40:02 補充還有一個問題，如果這樣配筋正確的話，那①號板的分布筋是拉通到②號板嗎，還是錨固在①②號板交界處的邊上？

圖集，謝謝??！

1:人防07FG01里面，基礎內有梁，梁柱縱向鋼筋連接構造能看出來是在基礎內是怎么錨固的，如果基礎內沒有梁，僅是筏板，那么柱縱筋在基礎內怎么錨固呢？（07FG01里面沒有說明啊），要怎么做？2:人防圖集是不是在參照國標圖集（如11G這樣的圖集），演變而來的？還是單獨出的，沒有參照？如果有些鏈接構造，人防圖集沒有說明和體現出來？無論設計圖紙是否有說明，都可以參照11這樣的圖集施工嗎？3:截圖是人防07FG01的梁柱縱向鋼筋連接構造，橘黃色圈起來是基礎梁底筋的錨固，錨固長度是基礎梁底筋錨固到梁頂？還是只要≥15D就行？紅顏色圈起來的位置是基礎梁上部鋼筋，意思是在柱中斷開嗎？從柱邊伸入一個錨固？可11G101-3圖集里要求搭接不是斷開?。浚ú荒軘啵?。綠顏色圈起來的位置是柱縱筋伸入筏板內0.8的錨固長度，然后彎折，要是筏板厚度滿足不了0.8的錨固長度，怎么辦？是否直線長度繼續按0.8算，伸到筏板底部后彎折，（如果0.8錨固長度伸到底部彎折了，那么圖集標注的彎折6d或者150，是否還算上？意思是在0.8已經彎折的基礎上，繼續加上6d或者150）？要是筏板厚度在2/3處位置已經滿足了0.8的直線長度錨固，那么柱縱筋伸到基礎底以后是否還要繼續彎折？
