請問這個梁的鋼筋怎么布置??？圖沒有給啊？

板的是雙層雙向的b10-200的2020-06-29 21:58:30 補充這到底有梁沒梁呢，感覺那個位置的鋼筋是板內的錨固上去了

請問這種截面像柱一樣的梁拉結筋怎么布置啊，按常規布置只有橫著的沒有豎著的

2024-12-11 10:44:20 補充按四肢箍布置就會變成這樣

2018外墻保溫繪制

外墻能繪制保溫或者抹灰  但是外墻柱和梁怎么繪制不上  工程是住宅剪力墻結構  智能布置沒有找到封閉區

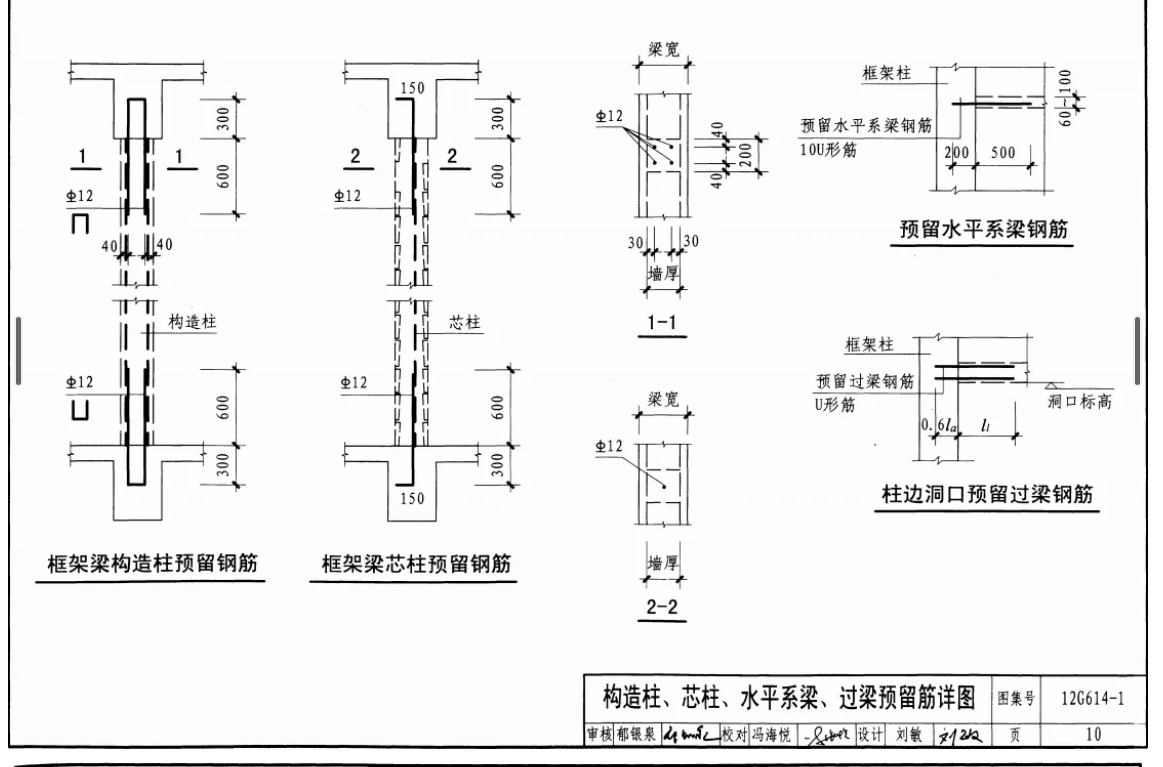

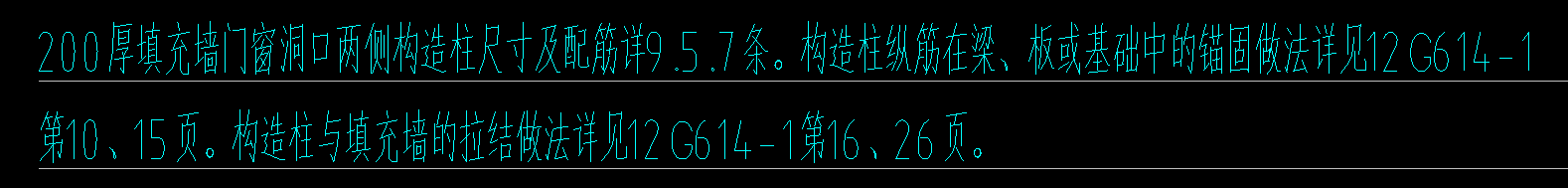

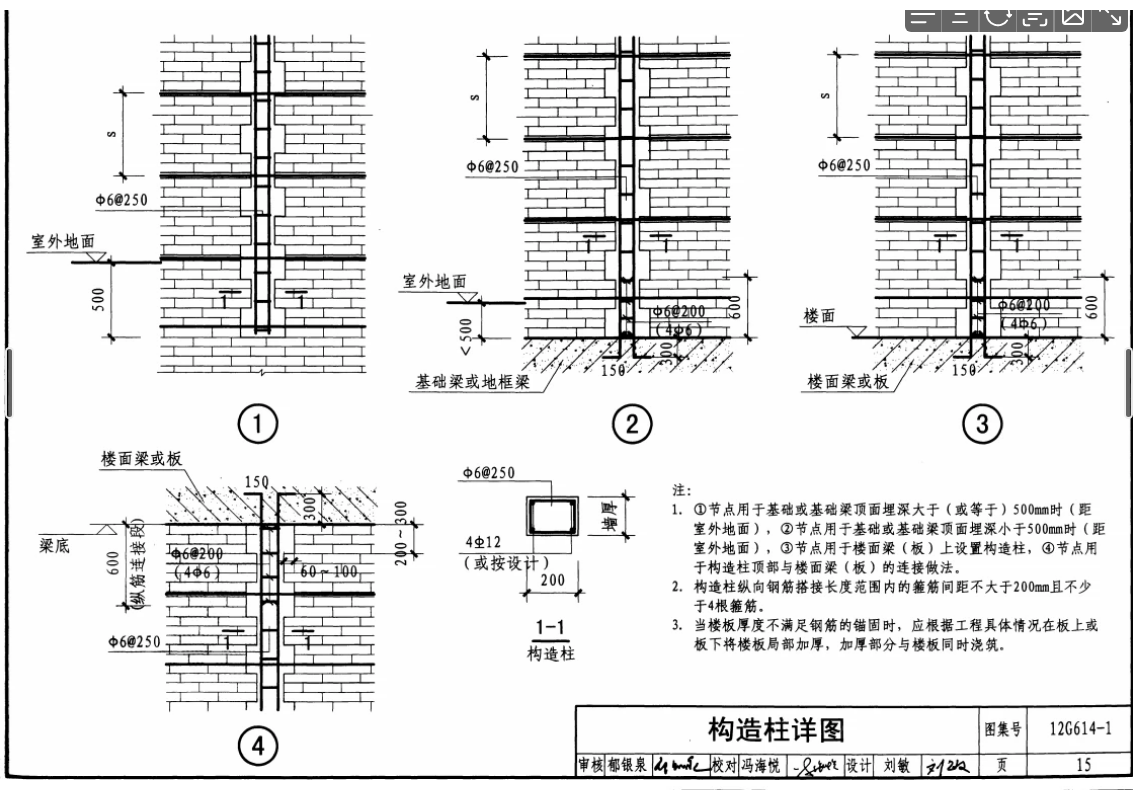

構造柱、暗柱、圈梁、連梁、過梁位置（預算新手，請大神不吝賜教）

如果圖紙說明中沒有明確標注，構造柱、暗柱、圈梁、連梁、過梁位置分別在哪里布置？補充問題：我的理解：暗柱在剪力墻里，構造柱在砌體墻里，兩者位置相同（墻轉角、端頭、相交處）連梁在砌體墻，過梁在剪力墻，兩者位置相同（門窗洞口頂部）圈梁在砌體墻里，墻高超過4米，墻體中間設一道請大神指正

梁加密區識圖請教

1.圖集上沒有找到KL的構造做法，是按照LL的構造來嗎？ 2.圖上這個KL14我感覺有3跨啊，圖紙上為什么寫的只有兩跨呢 3.梁加密區箍筋的數量，包含主次梁交接處次梁的三個附加鋼筋嗎？不包含的話這個KL14加密應該是：左邊3個附加筋+加密區/間距 箍筋數量嗎？ 4.主次梁交接不應該是在次梁布置附加箍筋嗎？這個KL14和L3交接，附加筋怎么跑到Kl14上面了呢，不理解..
