竣工圖繪制要點+結算編制技巧總結！

頭像   CAD快速看圖 2025-07-11 | 1427閱讀 2 贊


竣工圖是建設工程竣工檔案中最重要部分，是工程建設完成后主要憑證性材料，是建筑物真實的寫照，是工程維修、管理、改造、擴建的依據，各項工程項目均應編制竣工圖。




一、竣工圖的基本要求

竣工圖應包括與施工圖及設計變更相對應的全部圖紙及根據工程竣工情況需要補充的圖紙。修改過的圖紙的修改依據備注表可參考下表格式填寫。

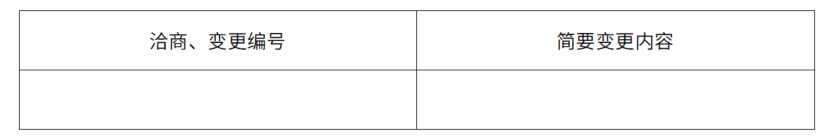

圖紙修改依據備注表

結算編制

二、竣工圖與施工圖區別

兩者之間有原則性的不同，兩者之間的責任不同。用施工圖繪制竣工圖應使用專業繪圖工具、繪圖筆及繪圖墨水繪制。

規定：“使用施工圖電子文件繪制的竣工圖，應有圖簽并有原設計人員的簽字；沒有設計人員簽字的，應附有原施工圖，原圖和竣工圖均應加蓋竣工圖章形成竣工圖”。

軟件應用

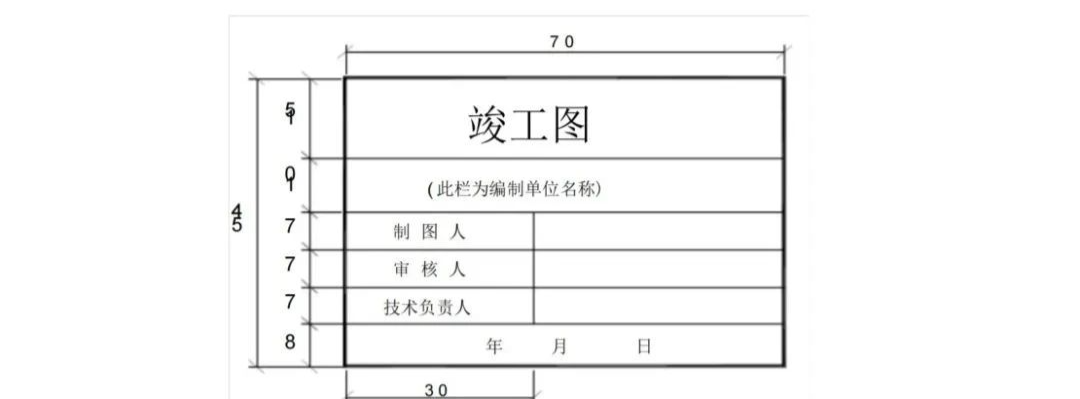

竣工圖章示例


三、編制需要的資料

完整的竣工結算編制需要系統性地收集以下幾類關鍵文件：

1、工程竣工類文件：開工報告、竣工報告、竣工驗收單、竣工圖紙；

2、工程招投標類文件：招投標文件、招標圖紙；

3、合同及變更類文件：施工合同、補充協議（如果有需提供）、設計變更記錄、洽商變更記錄、索賠文件等；

4、工程實施文件：隱蔽工程記錄、監理記錄、土石方運輸記錄、反映施工實地情況的照片及其他相關資料。

結算

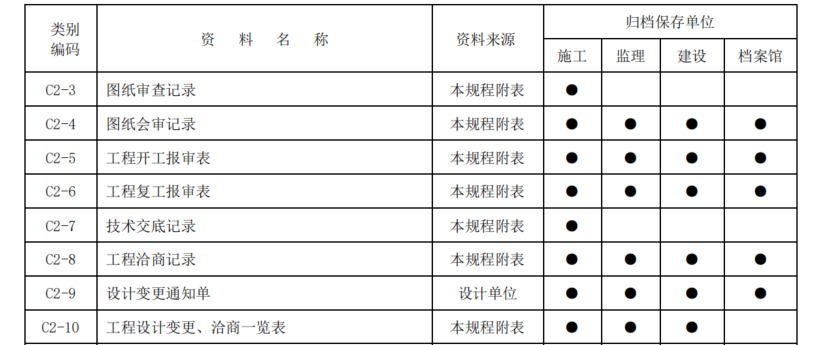

工程資料分類保存表

更多課程詳情，點擊觀看


四、CAD快速看圖應用

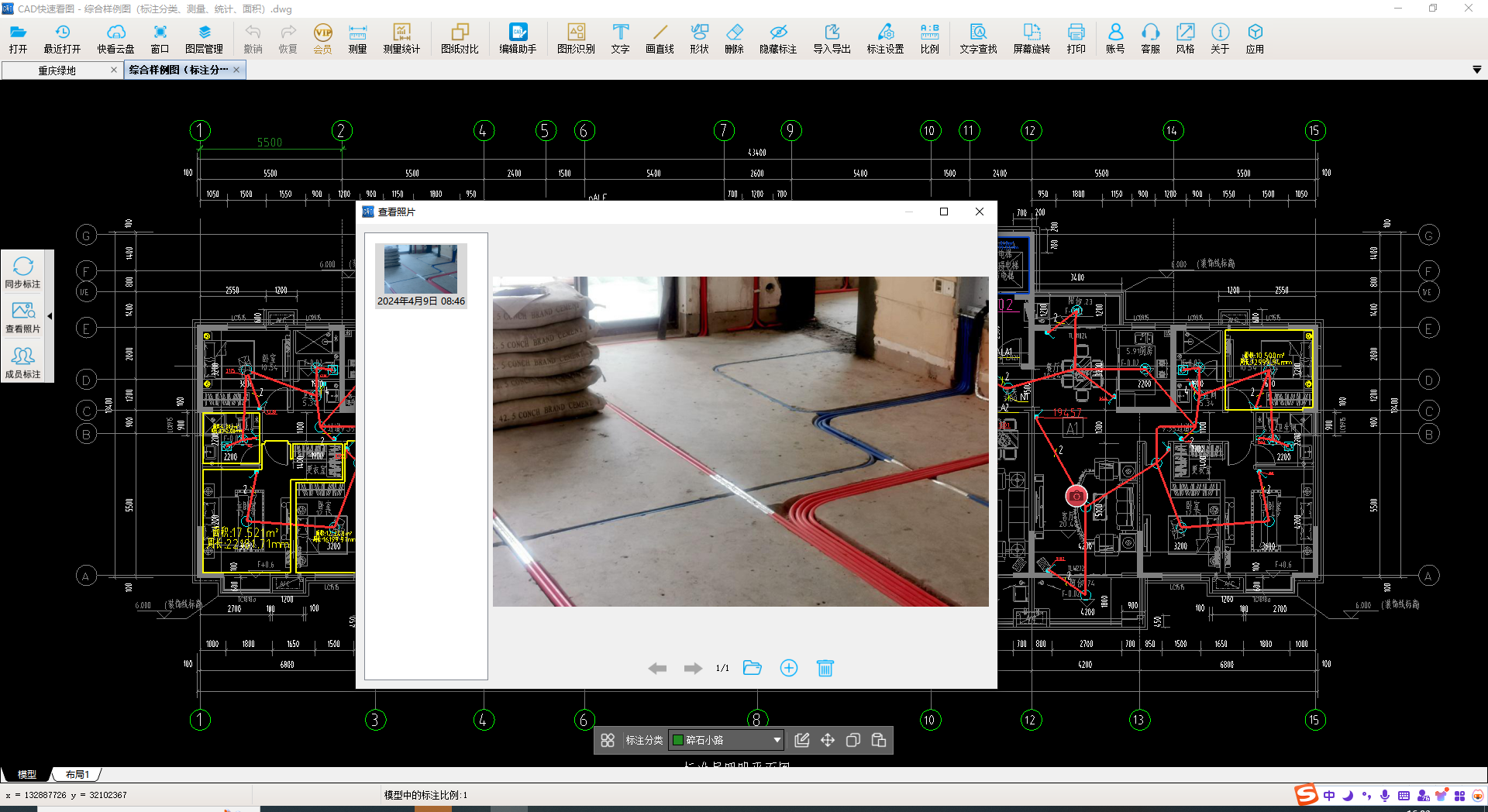

安裝問題、水電隱蔽工程等可以使用CAD快速看圖，圖片插入到圖紙對應位置，更可同步給經理、監理、業主。實現現場情況和圖紙位置一一對應，方便影像資料管理及后續結算。

①工具欄-形狀-照片，標注定位變更點；

建筑行業專業資訊門戶-新干線頭條

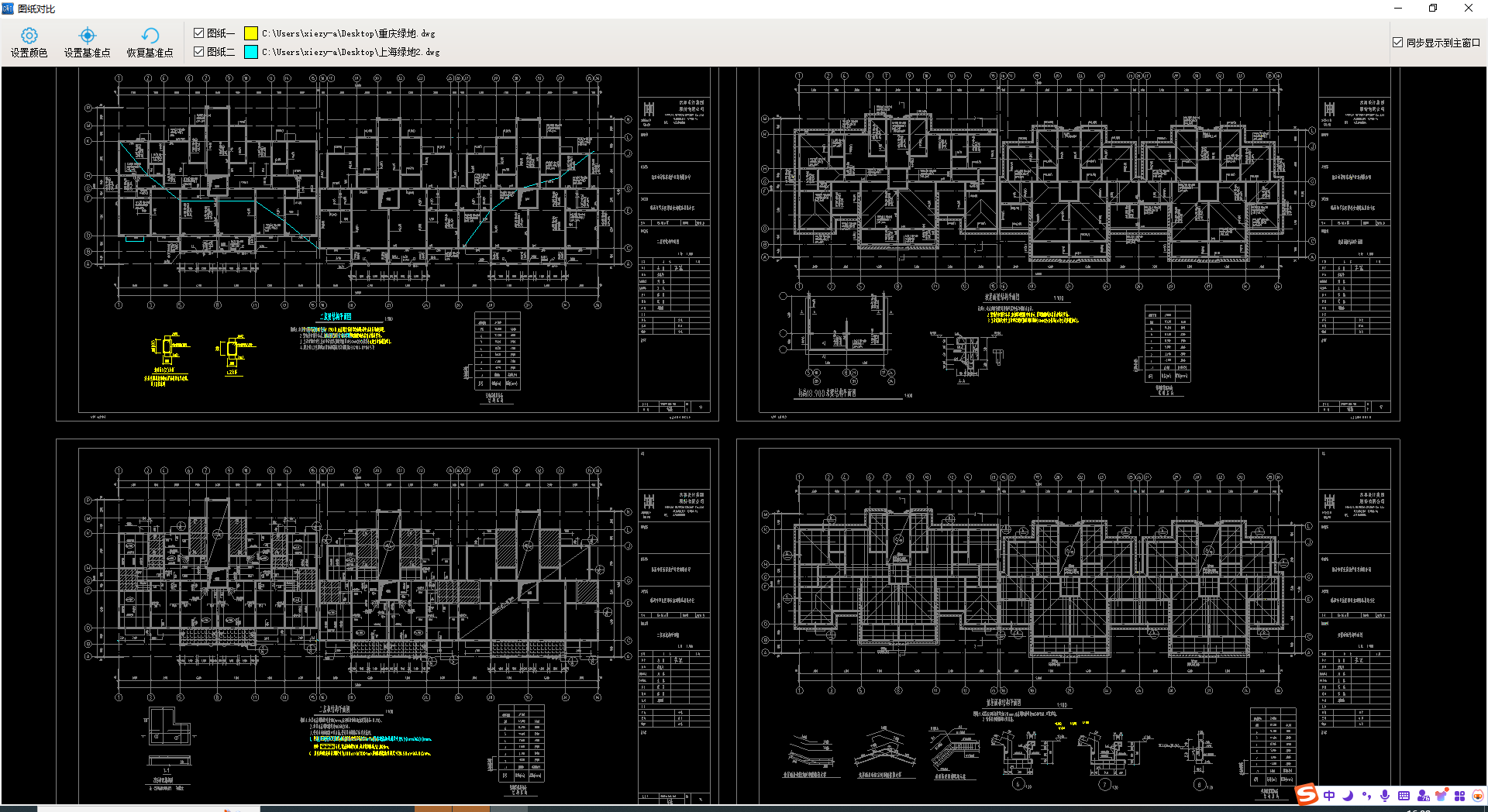

②圖紙對比：對比施工前后差異

遇到圖紙變更，CAD快速看圖可以一鍵對比新舊圖紙，快速找到2張圖紙的差異部分，并可以在原圖上直接測量變更后的差異工程量。
結算編制

通過掌握竣工圖繪制要點，理解竣工結算編制需求，并熟練運用CAD快速看圖工具，可以有效應對項目審減，讓您結算要出錢來。
