從識圖到手算深度剖析電氣工程量計算技巧

頭像   CAD快速看圖 2025-07-18 | 1537閱讀 5 贊

電氣線路繁多，計算不知道看哪條？

圖紙的上電氣設備，還在一個個數？

其實電氣工程手算不用那么麻煩，從識圖到手算技巧，帶您輕松掌握！


一、明確識圖順序

圖紙目錄：了解圖紙內容，圈畫需要計算的圖紙范圍。

設計說明信息：明確設計及計算范圍、相關計算要求，發現圖紙隱含的易錯易漏點。

主要設備及材料表：看懂圖例、規格型號，了解安裝方式及標高。


二、系統圖了解走向

豎向干線系統圖：掌握電纜走向、用電設備樓層間布置關系，了解線纜規格型號、導管材質規格及上下級連接關系。

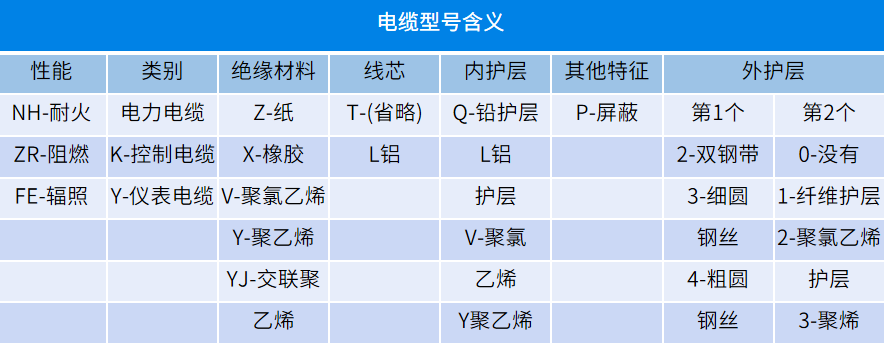

常用的電纜型號的含義總結如下，可根據代號前的字母清晰所代表含義：

識圖

行業動態手算電氣工程

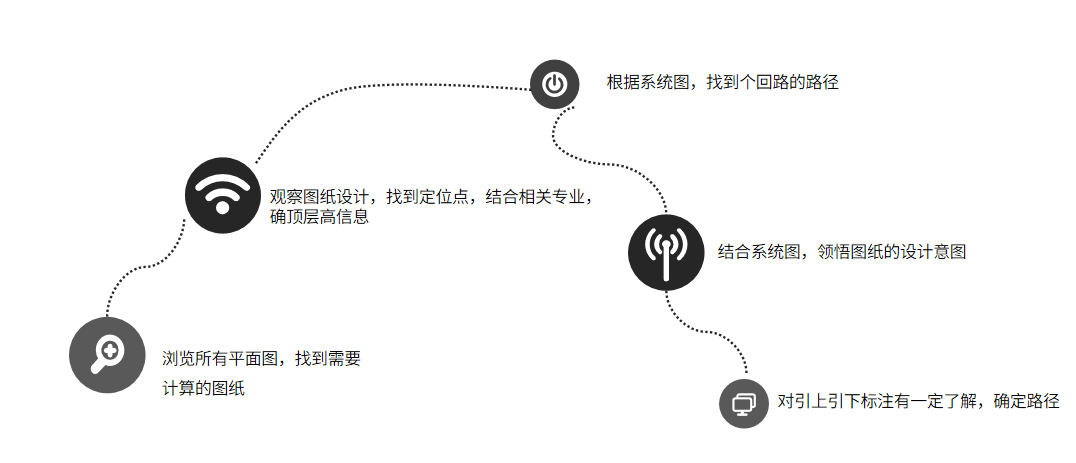

三、平面圖紙分析具體空間位置關系

瀏覽所有平面圖，結合系統圖，確定路徑、領悟設計意圖，對引上引下標注有清晰理解。

計算技巧

四、手算實操

1、 電氣設備的數量

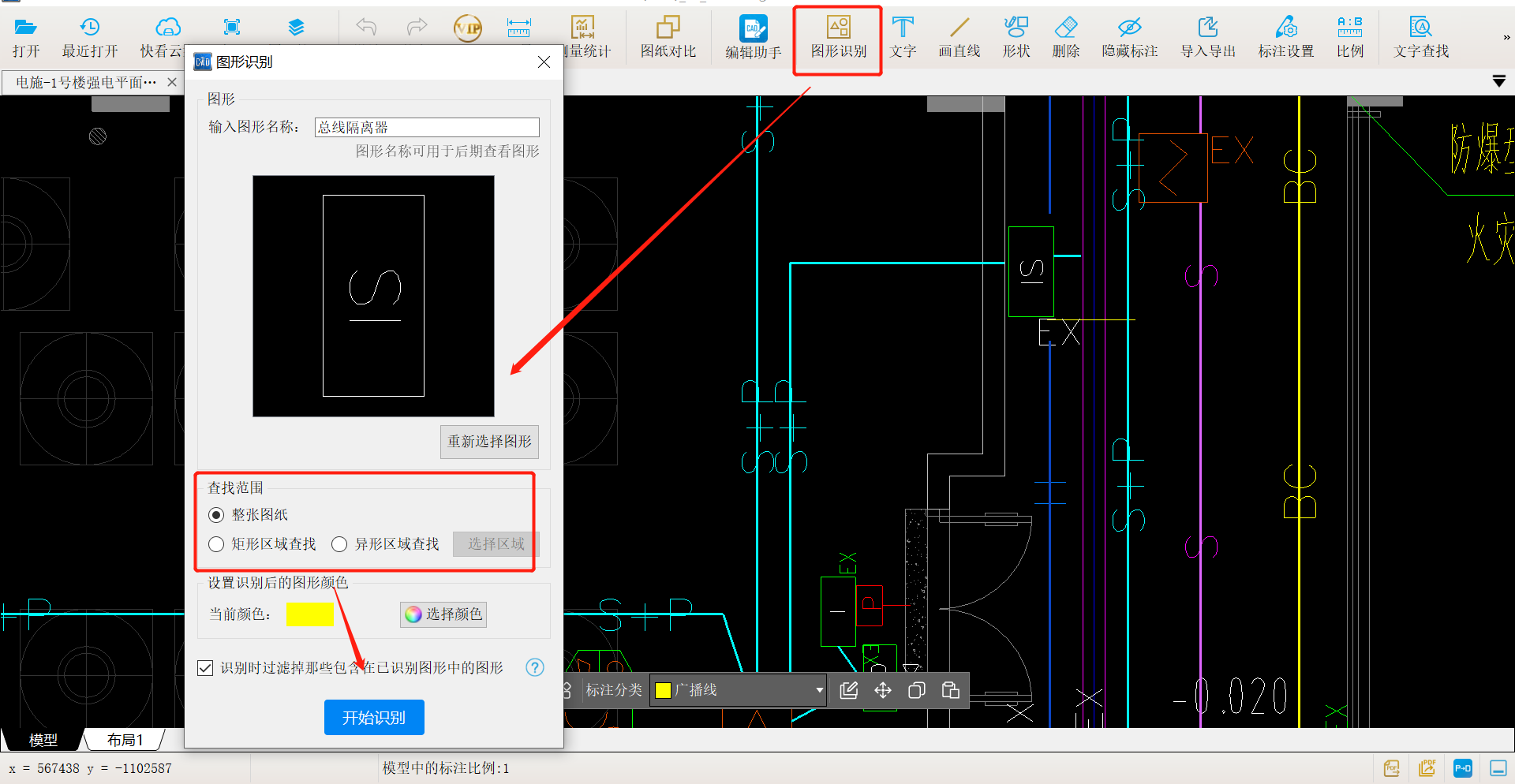

電氣圖中燈具、開關、插座等工程量個數可以用CAD 快速看圖的圖形識別一鍵識別。

建筑行業專業資訊門戶-新干線頭條

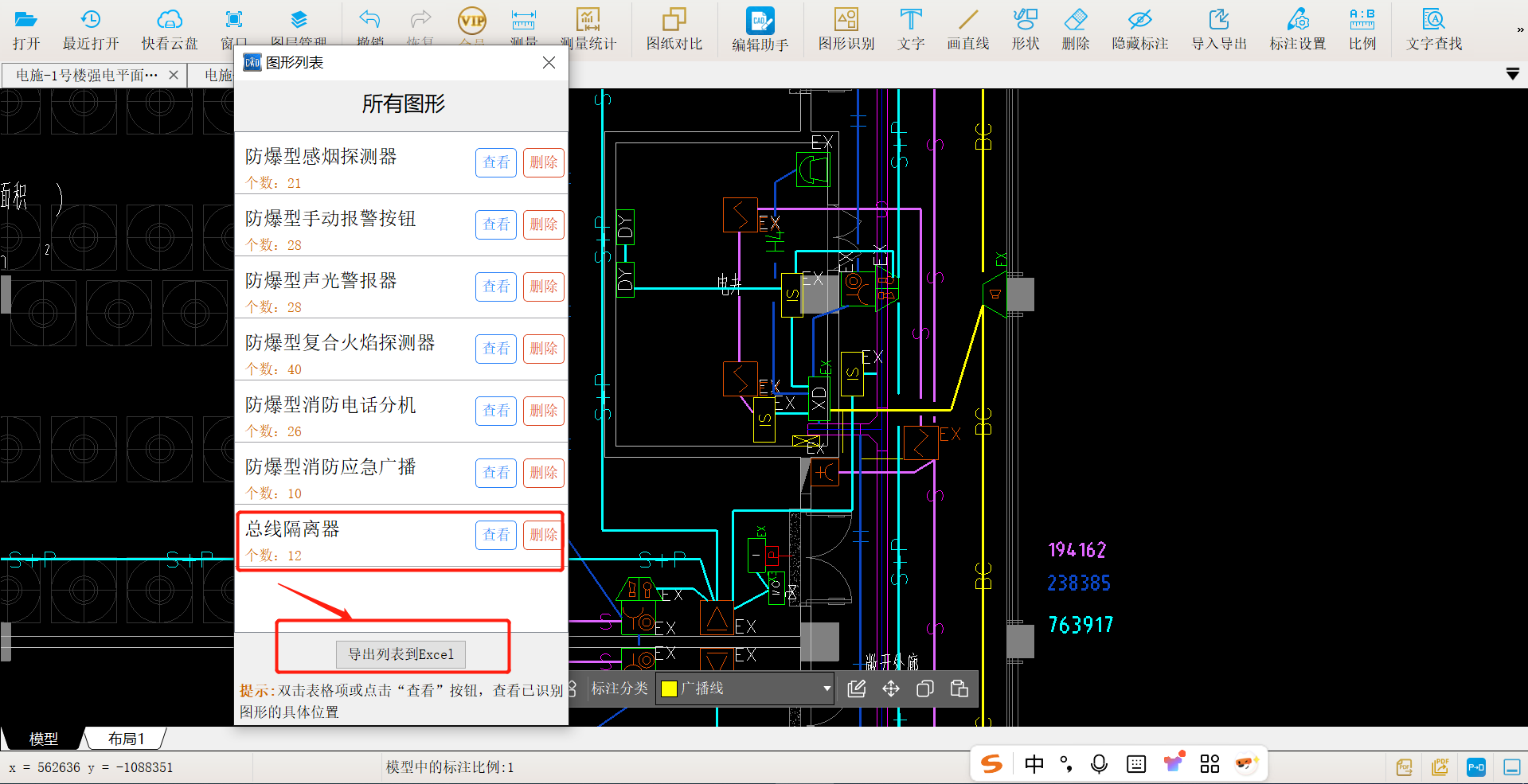

比如總線隔離器共識別出12個，也可以導出Excel，方便后期統計。

識圖

2、標注分類、圖層管理

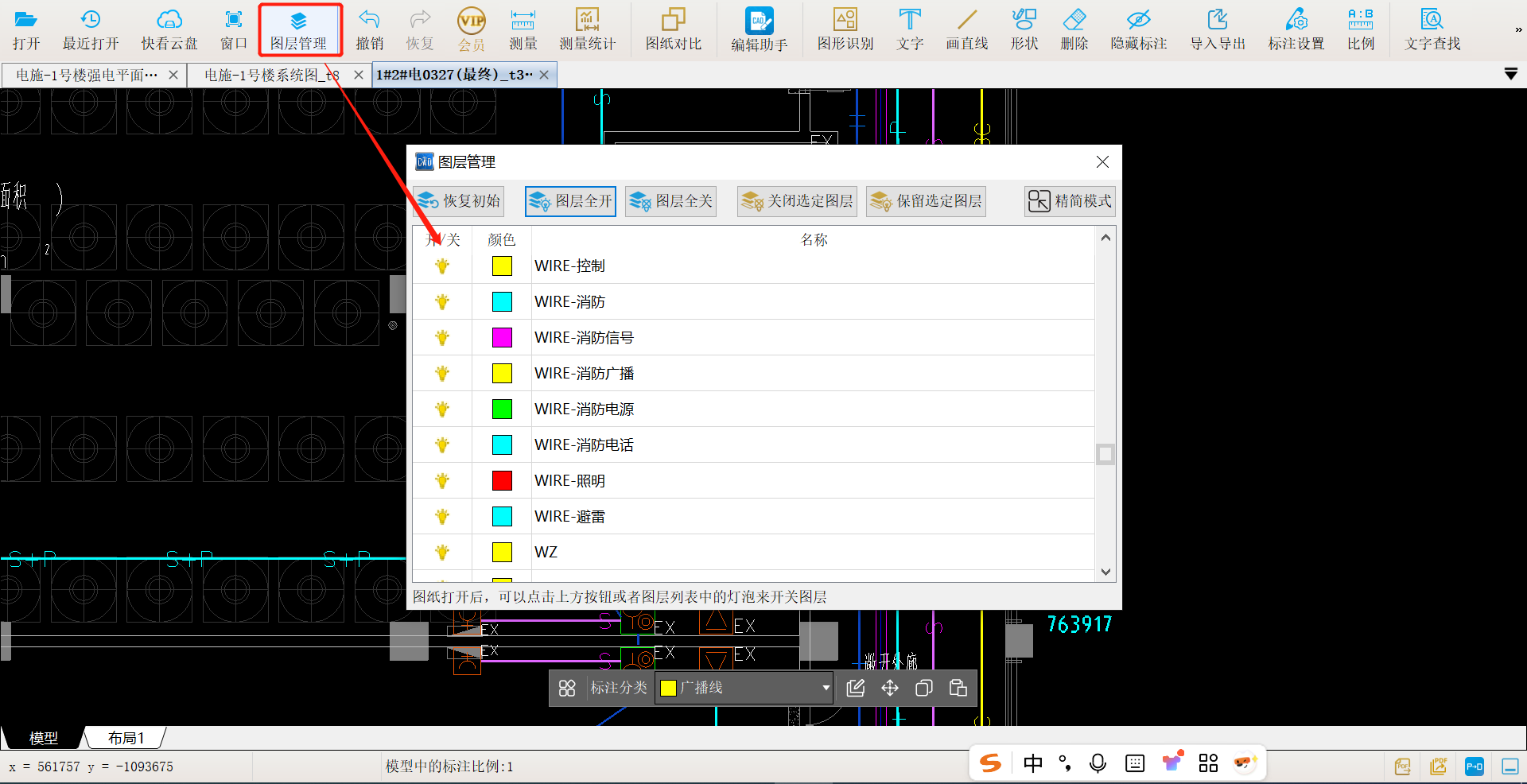

管線長度根據提前設置好的管線圖層，分類查看所在圖層。

行業動態

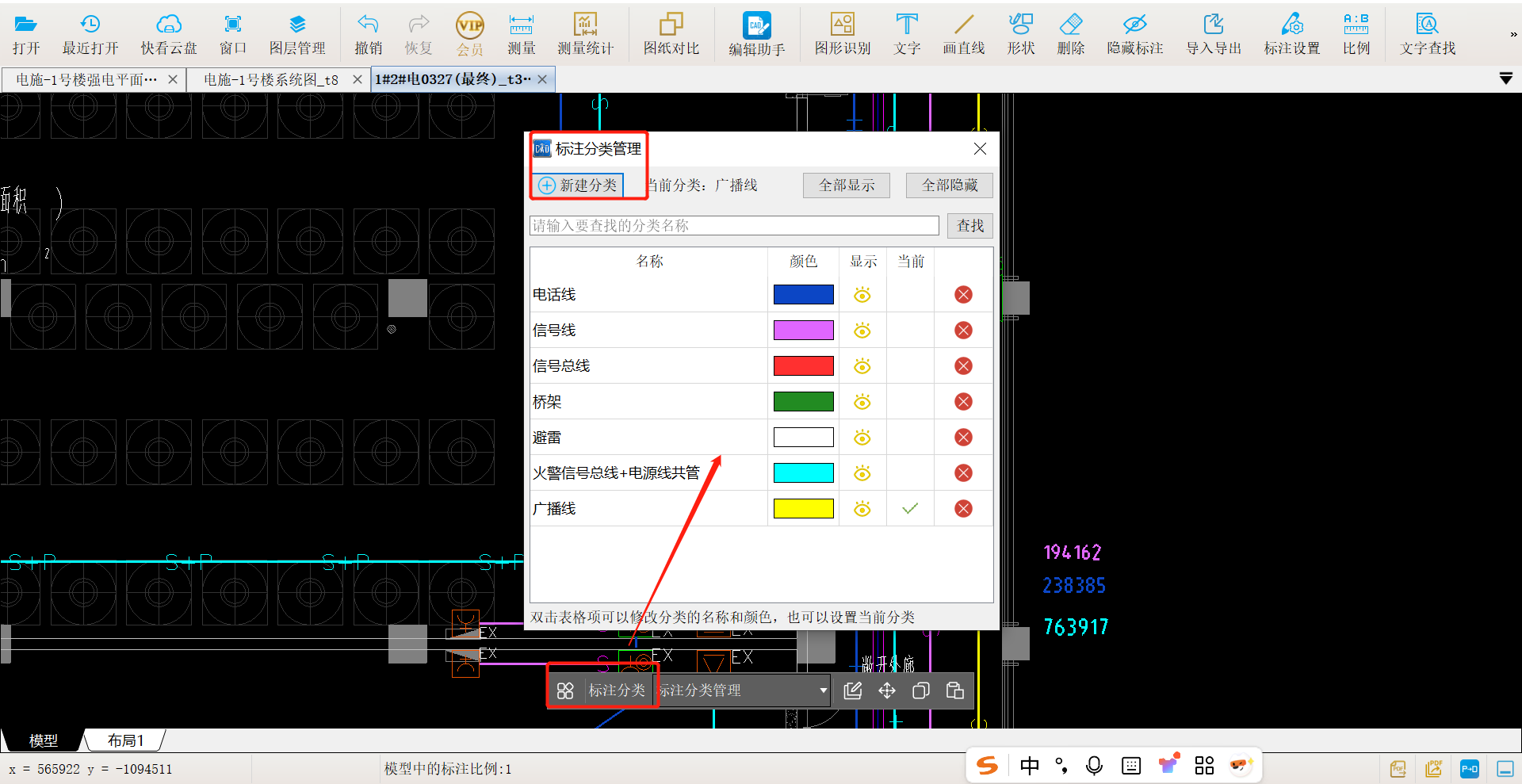

建立管線對應的標注分類，便于后期測量統計。

手算

3、管線長度測量

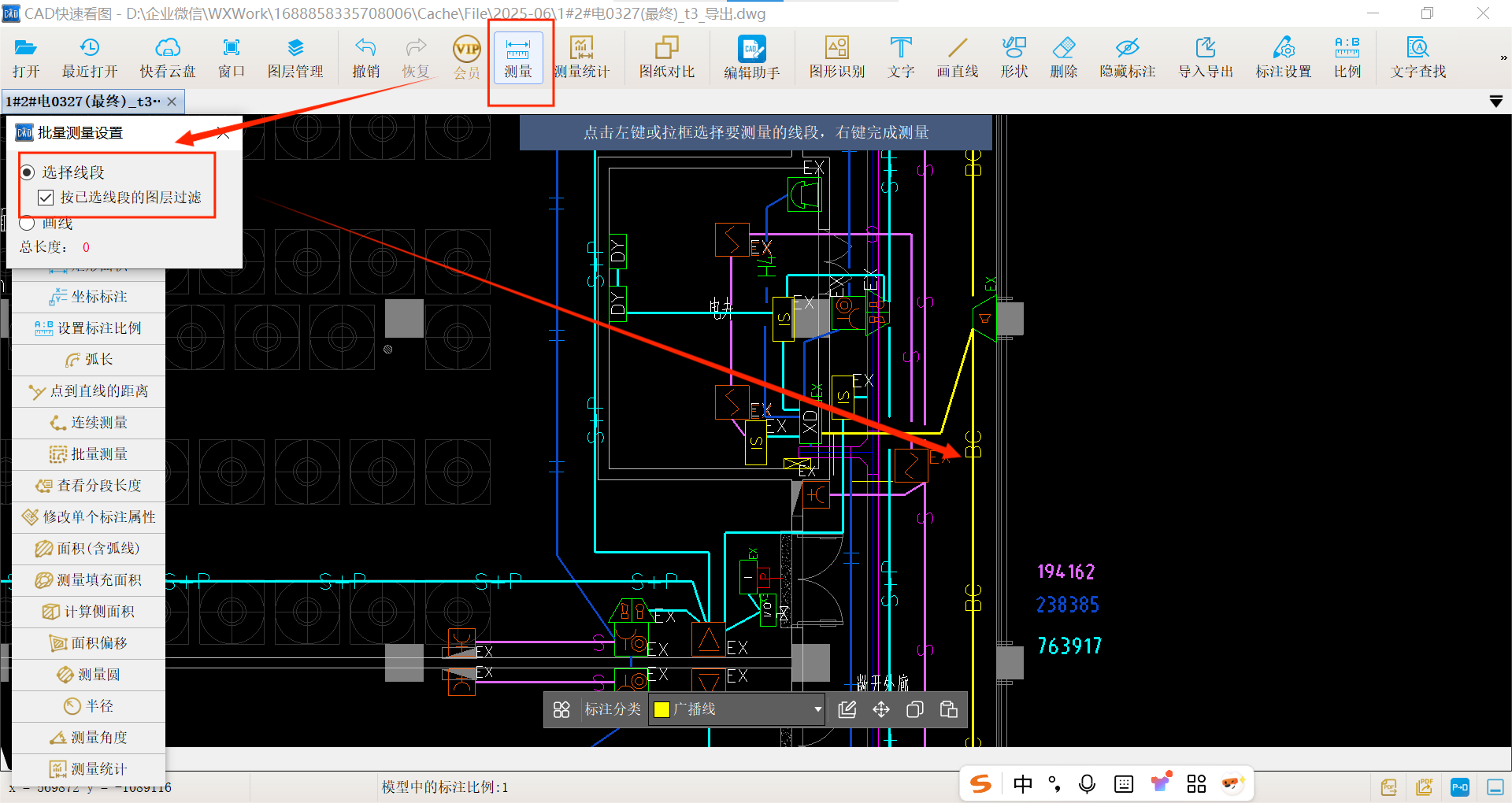

利用批量測量工具，按圖層過濾，框選需要測量的管線，比如廣播線，1秒出結果非常方便。

電氣工程

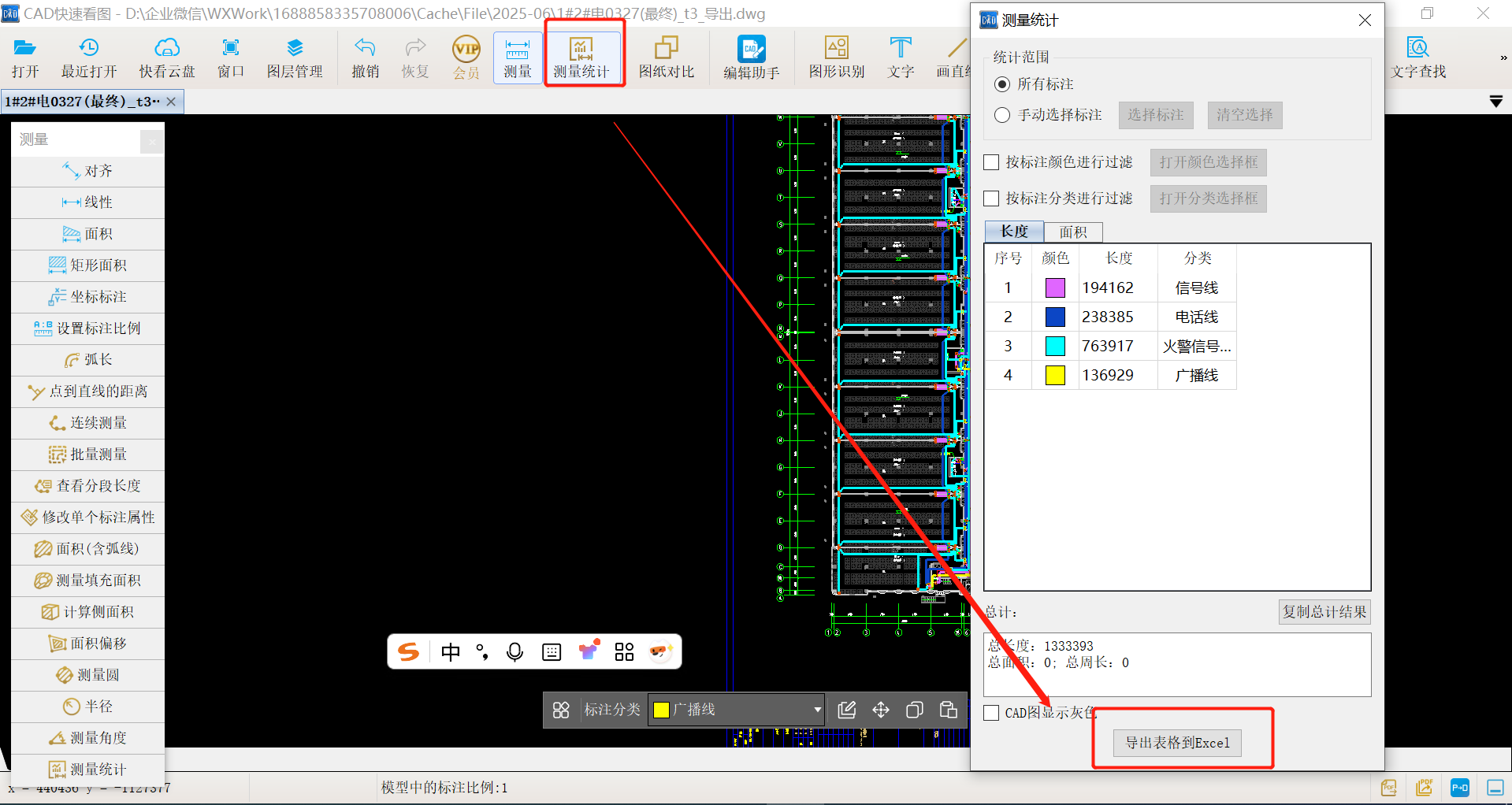

也可以點擊測量統計，導出測量結果，讓你工程計算效率大大提升。

計算技巧
