在市政工程項目施工過程中，變更洽商非常重要，也是重要保證指標，但往往在項目管控過程中，會出現審減情況，如何更有效控制，接下來以實際案例展開講解變更洽商圖紙階段的應用功能。

一、案例詳情

某新建道路綜合市政工程，位于北京市密云區，道路全長600米，隨路有給水、雨水、污水、中水、電力、燃?xì)狻㈦娦诺裙艿拦こ桃煌ㄔO(shè)，建設手續合規合法，施工圖紙完整齊全，前期通過招標單位確定了總承包單位。

更多課程詳情，點擊免費學習

二、圖紙信息解讀+CAD快看應用

施工過程需要用到圖紙有：市政工程施工圖，包括管網綜合圖、道路及各專業管道的專業施工圖。

體現如下信息：

管道綜合圖：工程規劃紅線范圍；各種管道布局、位置和走向；控制標高；重要節點（如交叉點和接駁點）的位置坐標

1、坐標查詢

通過重要坐標標注，定位重要節點位置：

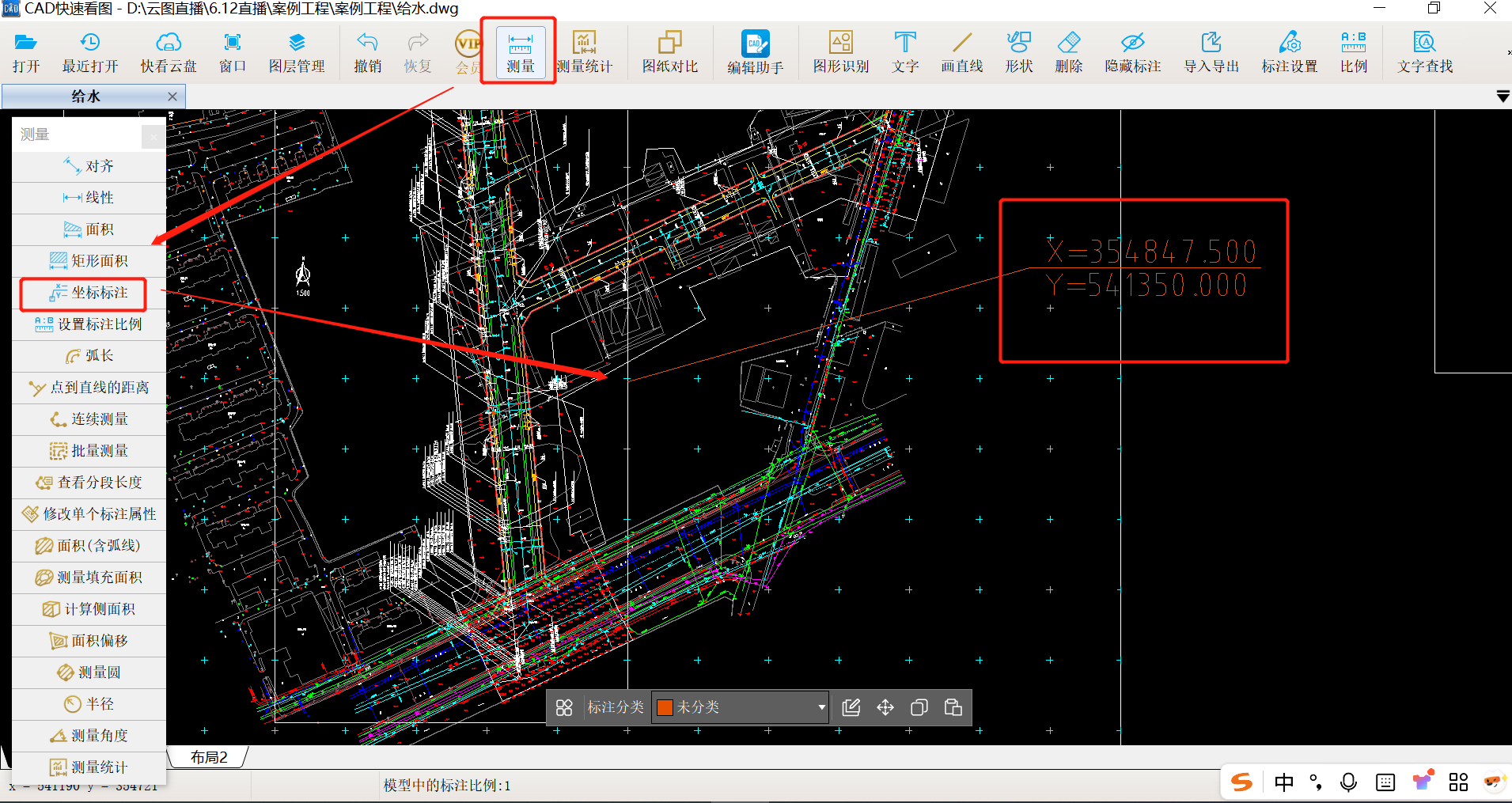

打開CAD快看-測量-選擇坐標標注-選擇節點-進行坐標標注

漏項

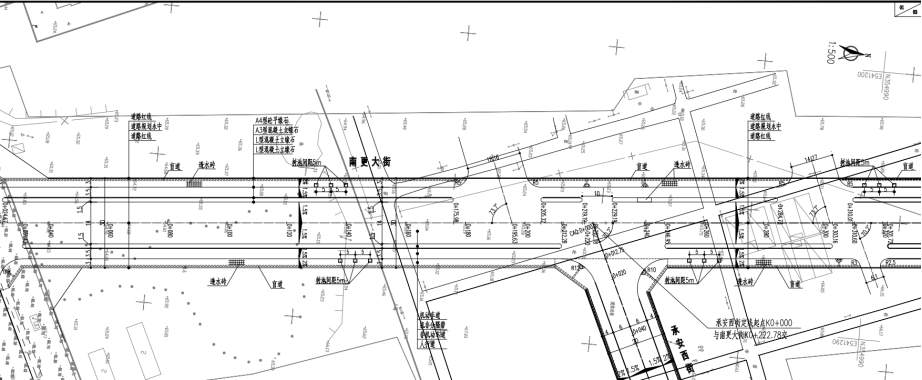

道路專業施工圖：道路位置、縱橫斷面布置、道路結構布置、各部位的尺寸、標高等數據

造價技能

各種管道專業施工圖：詳細的管道布局、結構、位置、標高、縱斷等數據

3、管道長度測量

CAD快速看圖批量測量可以通過框選一次性選擇多個線段，測量出總長度。

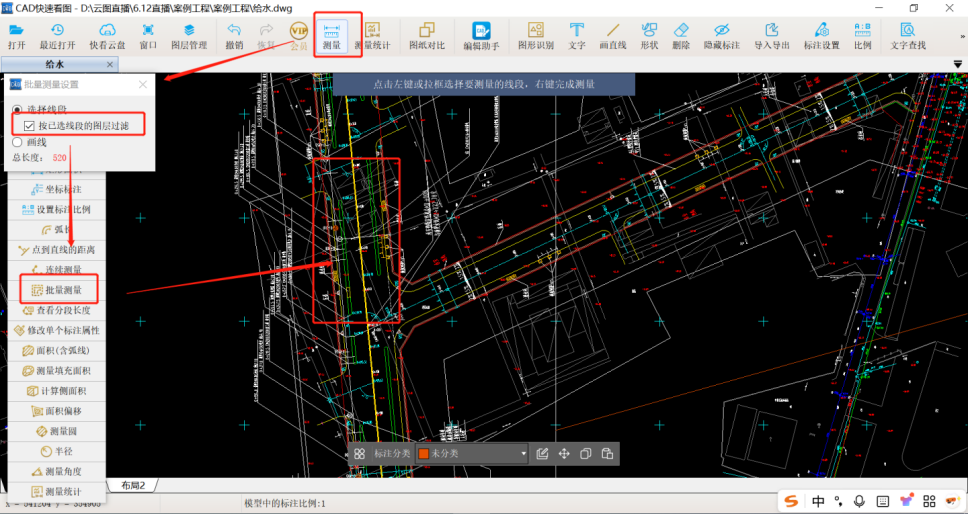

選擇測量-批量測量-選擇線段-勾選“按已選線段的圖層過濾”，左鍵框選測量長度的范圍，右鍵完成選擇

一鍵生成

三、變更洽商可能發生的情況

1、遇障礙導致管道高程、位置局部調整

2、增減管道附屬構筑物（如井室、雨水口等）

3、道路局部預留開口

四、課程福利

1、干貨資料免費領

粉絲群免費領取：建筑工程資料管理規程、計價、土建、安裝、裝飾、市政、水利等全套課程，還有安裝造價識圖案例、清單變化點、一造必刷500題，鋼筋計算設置對比。

建筑行業專業資訊門戶-新干線頭條


五、變更需要用到的快看功能

1.現場變更：保存錄音、添加照片（手機快看）

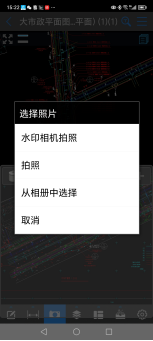

添加照片：照相-選擇添加照片的位置-選擇添加類別-添加-可看到添加結果

漏項造價技能一鍵生成

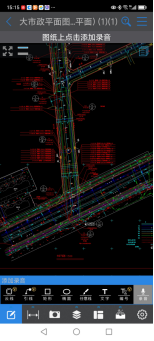

保存錄音：標注工具-錄音

選擇命令-選擇添加錄音的位置-錄入聲音-可看到添加結果

建筑行業專業資訊門戶-新干線頭條漏項

2.圖紙變更：形狀標注、圖紙編輯、圖紙對比

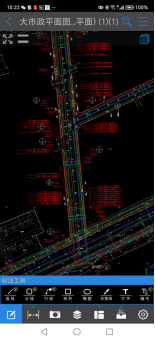

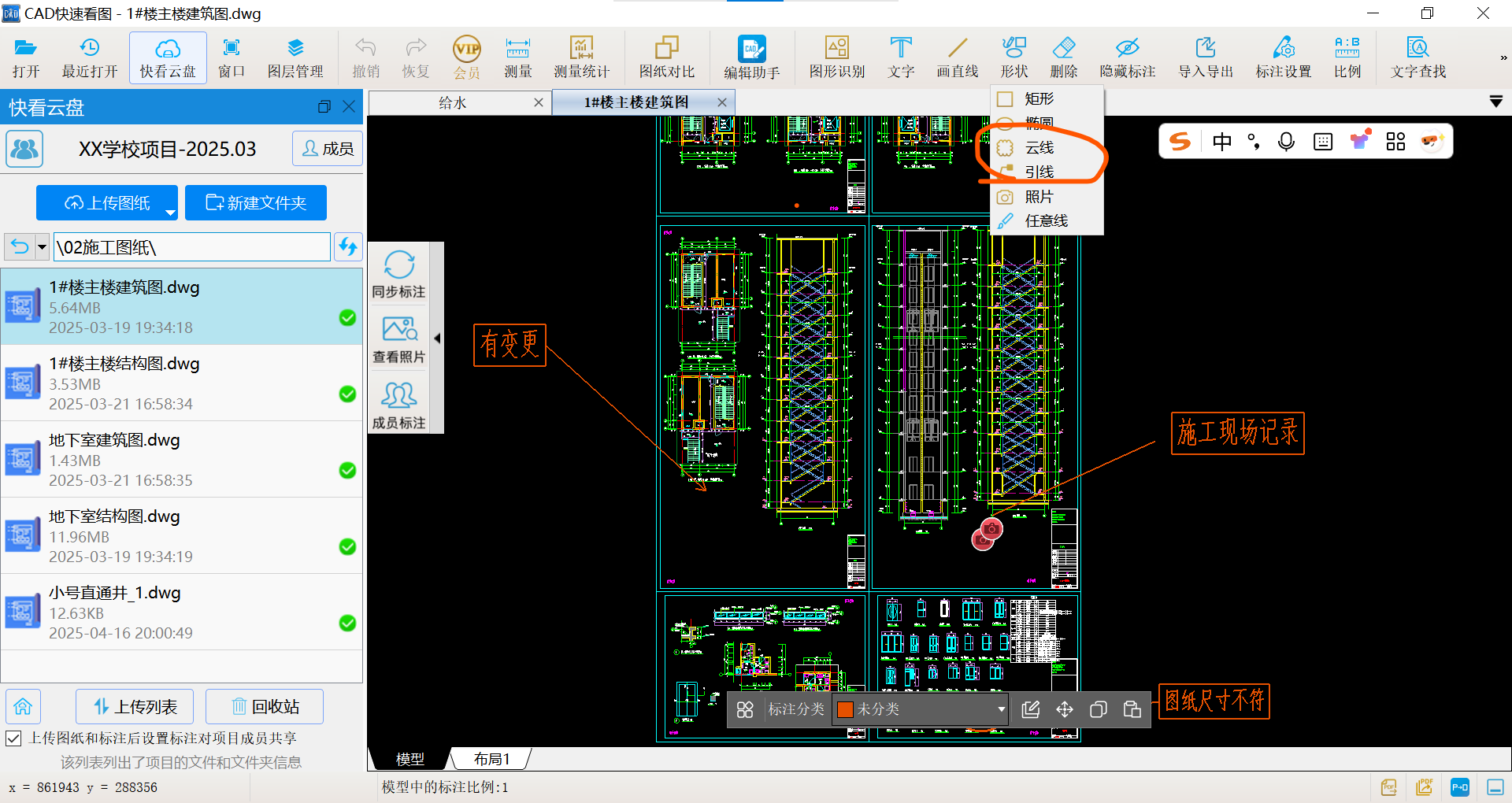

1.上方工具欄-形狀-云線、引線，標注定位變更點；

造價技能

2、圖紙對比：對比施工前后差異

遇到圖紙變更，CAD快速看圖可以一鍵對比新舊圖紙，快速找到2張圖紙的差異部分。

一鍵生成

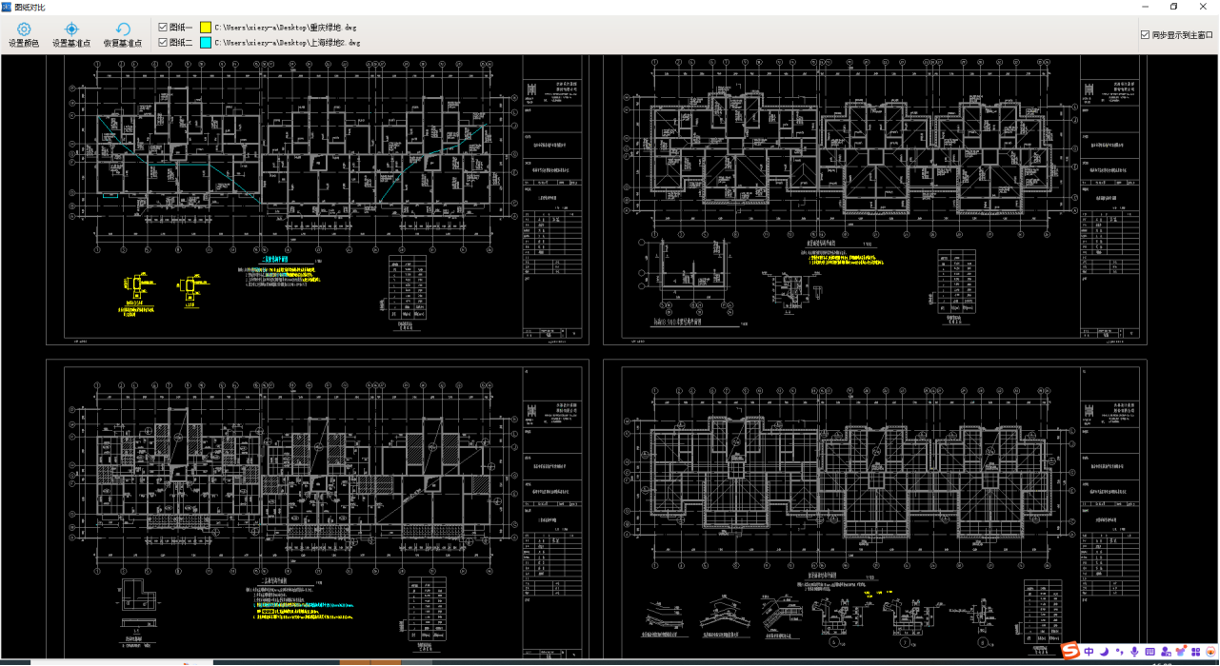

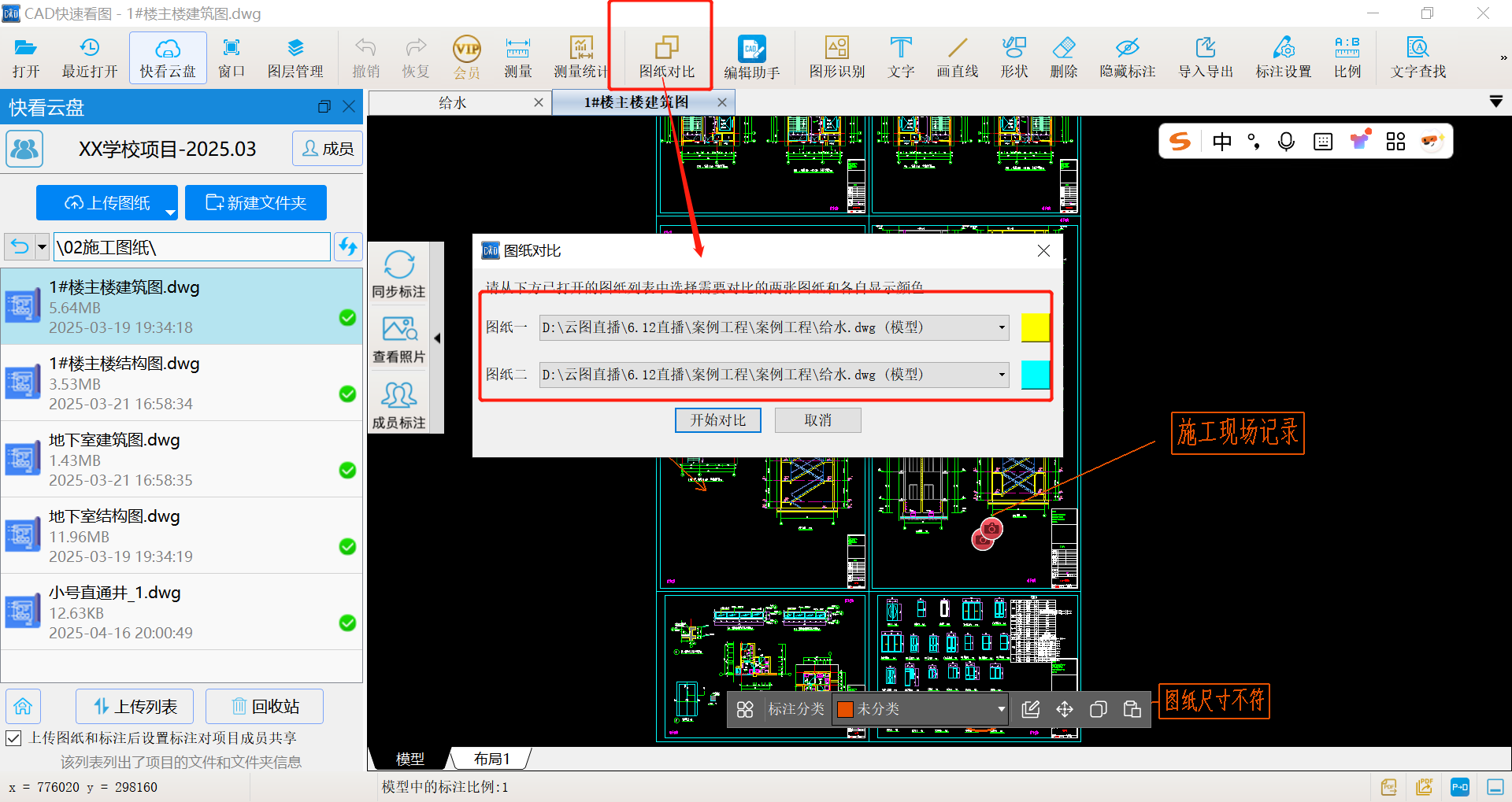

點擊圖紙對比-選擇變更前后兩張圖紙-開始對比-設置基準點-將圖紙移動同一位置進行對比

建筑行業專業資訊門戶-新干線頭條

更多課程詳情，點擊免費學習
