防雷接地系統施工做法詳解，批量測量接地母線長度

頭像   CAD快速看圖 5天前 | 951閱讀 1 贊

防雷接地施工需規范安裝接閃帶、引下線、接地母線等部件，CAD快速看圖的【批量測量】功能可一鍵精準測算圖紙中接地母線總長度，大幅提升計量效率。

一、建筑物的防雷分類

建筑物應根據其重要性、使用性質、發生雷電事故的可能性和后果，按防雷要求分為三類。

1.第一類防雷建筑物

指制造、使用或貯存炸藥、火藥、起爆藥、軍工用品等大量爆炸物的建筑物，因電火花而引起爆炸，會造成巨大破壞和人身傷亡者的建筑物等。

2.第二類防雷建筑物

指國家級重點文物保護的建筑物、國家級辦公建筑物、大型展覽和博覽建筑物、大型火車站、國賓館、國家級檔案館、大型城市的重要給水水泵房等特別重要的建筑物及對國民經濟有重要意義且裝有大量電子設備的建筑物等。

3.第三類防雷建筑物

指省級重點保護的建筑物及省級檔案館、預計雷擊次數較大的工業建筑物、住宅、辦公樓等一般性民用建筑物。

二、防雷系統安裝方法及要求

屬于防雷系統的有避雷網、避雷針、獨立避雷針、避雷針引下線等。

1.避雷網安裝：沿混凝土塊敷設；沿支架敷設。

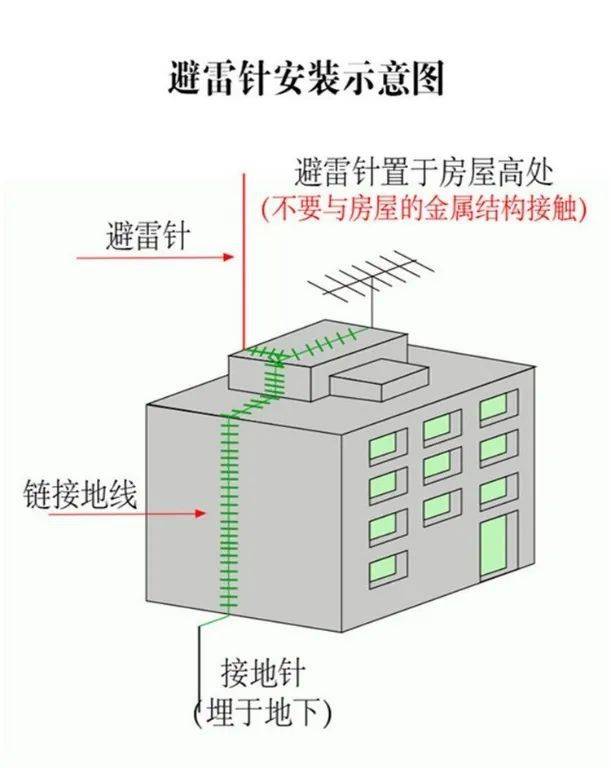

2.避雷針安裝：在建筑物上加裝；在金屬容器上安裝；在煙囪上安裝。

3.獨立避雷針安裝

4.引下線安裝：采用扁鋼或圓鋼敷設，也可利用建筑物內的金屬體。

5.均壓環安裝：可利用建筑物圈梁的兩條水平主鋼筋。

三、接地系統安裝方法及要求

接地系統包括接地極、戶外接地母線、戶內接地母線、接地跨接線、構架接地、防靜電等。接地系統常用的材料有等邊角鋼、圓鋼、扁鋼、鍍鋅等邊角鋼、鍍鋅圓鋼、鍍鋅扁鋼、銅板、裸銅線、鋼管等。

1.接地極制作、安裝：接地極垂直敷設；接地極水平敷設

2.戶外接地母線敷設：大部分采用埋地敷設；接地線的連接采用搭接焊；

3.戶內接地母線敷設：戶內接地母線大多是明設，分支線與設備連接的部分大多數為埋設。

母線

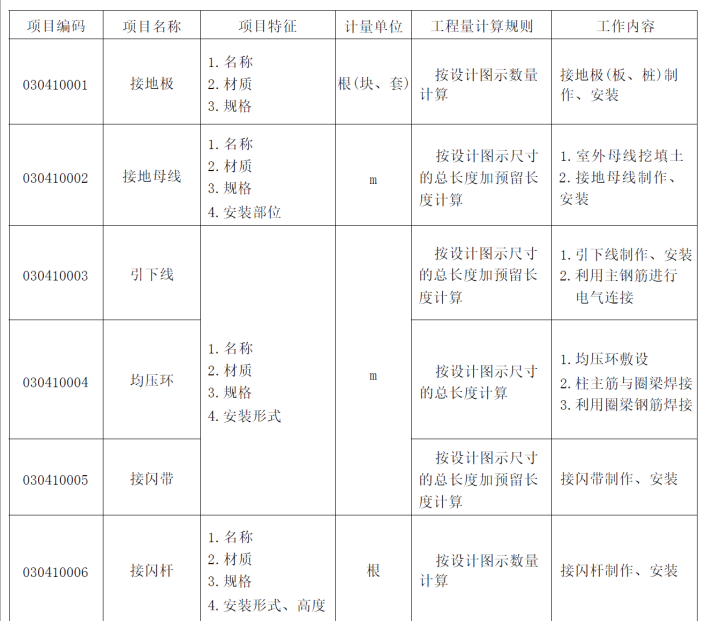

四、計量規則

軟件應用

五、實例分析

1.計算某宿舍樓的防雷接地工程量，根據接地平面圖，測量接地母線長度。

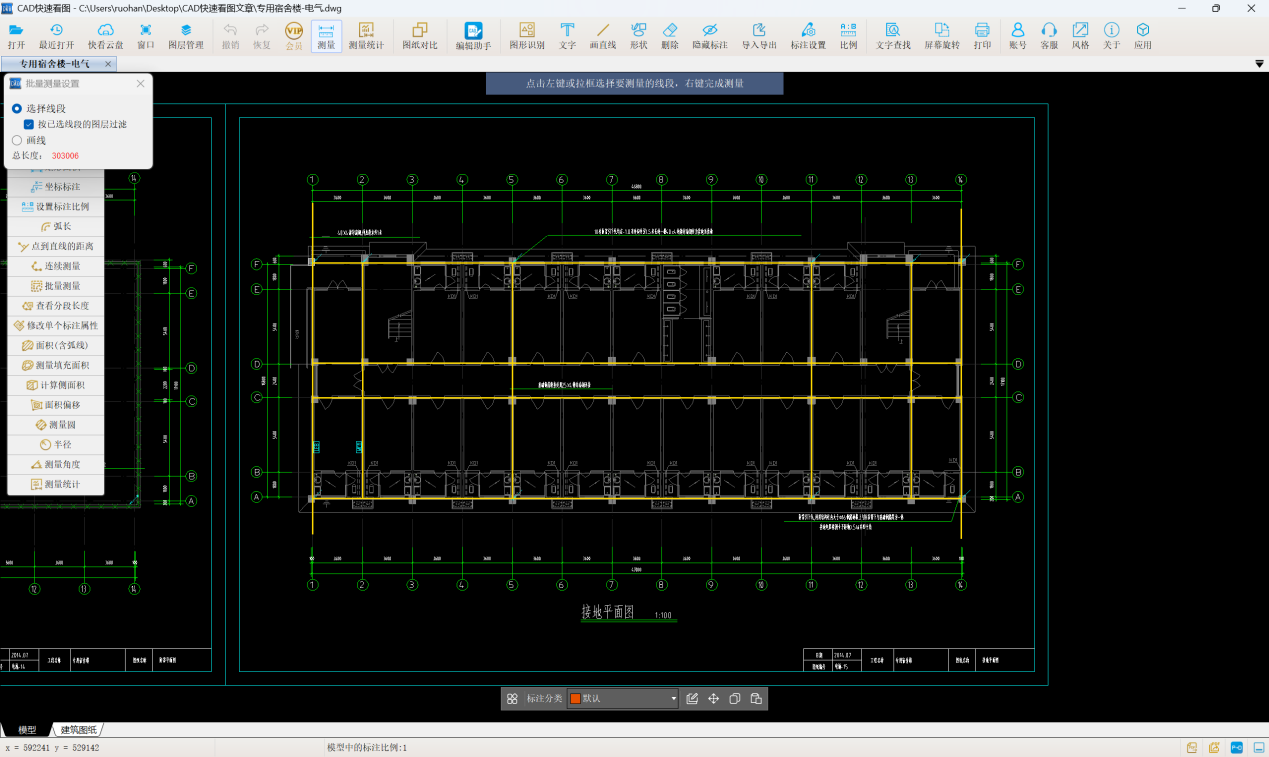

2.用CAD快速看圖查看圖紙測量計算

接地母線長度測量，使用CAD快速看圖的【批量測量】功能，點擊選擇線段，勾選按已選線段的圖層過濾，框選接地平面圖得到，接地母線水平長度為303m。

防雷

建筑行業專業資訊門戶-新干線頭條

同樣的方法可用CAD快速看圖的批量測量功能高效精準測算防雷接地系統避雷網等長線段，實現一鍵獲取總長度，大幅提升工程算量效率。

#防雷接地#接地母線#批量測量
