采暖管道安裝、分類、計量-文字查找快速定位、批量測量一鍵計算

頭像   CAD快速看圖 4天前 | 138閱讀 0 贊

采暖管道安裝、分類、計量-文字查找快速定位、批量測量一鍵計算

采暖管道計量復雜？CAD快速看圖幫你搞定！用【文字查找】快速定位管材信息，再用【批量測量】一鍵算地熱盤管總長，數據秒出，省時又精準！

一、采暖系統的基本組成

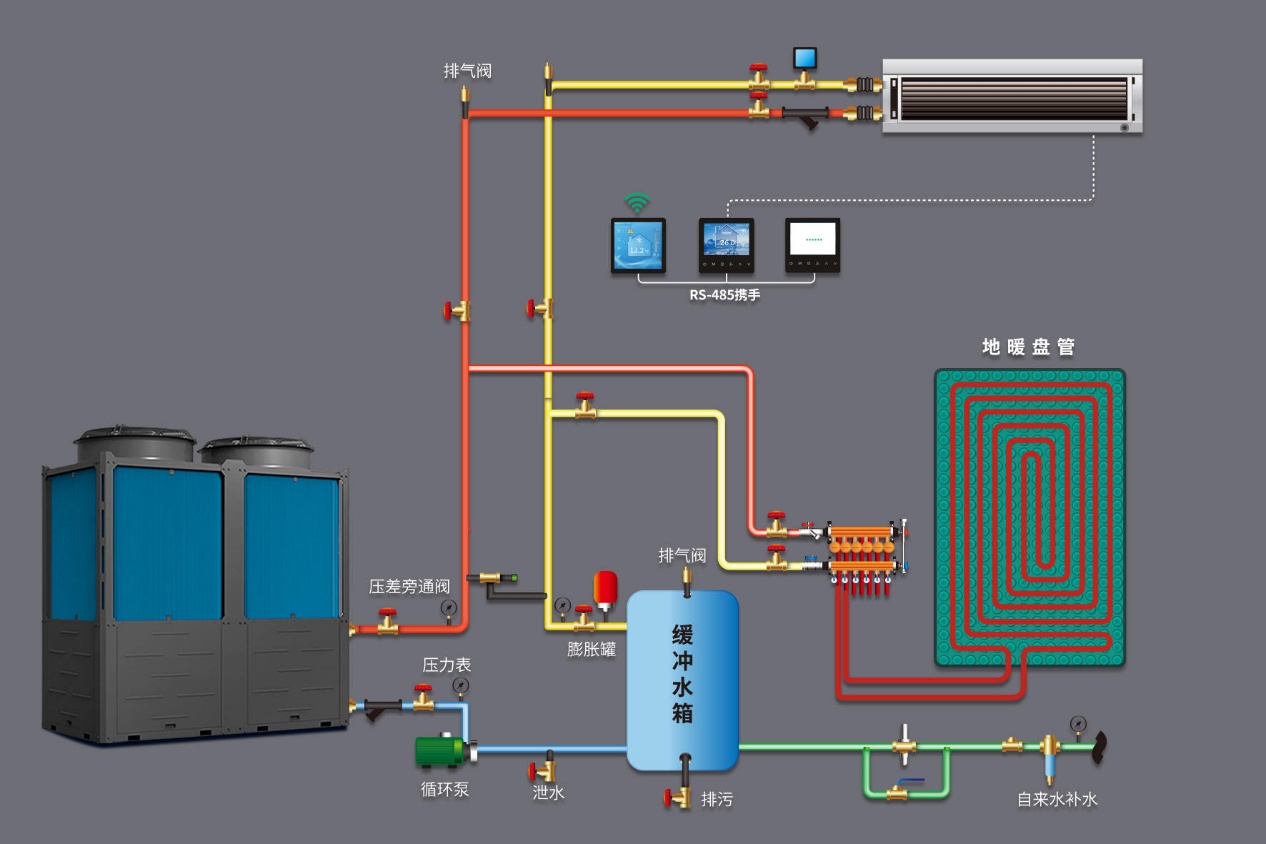

采暖系統一般由熱源（鍋爐或熱交換器等）、管道系統、散熱設備等組成。

快速定位

二、室內采暖系統的分類

室內采暖系統根據室內供熱管網輸送的介質不同，可分為熱水采暖系統和蒸汽采暖系統兩大類。

1）熱水采暖系統

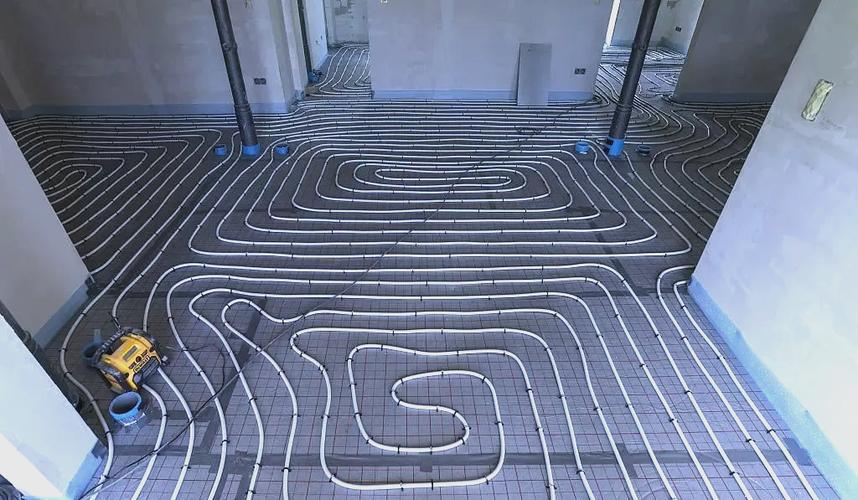

熱水采暖系統是指以熱水作為傳媒介質的采暖系統。熱水采暖系統按供水溫度不同，可分為低溫熱水采暖系統（供水溫度95℃，回水溫度70℃）和高溫熱水采暖系統（供水溫度110-130℃，回水溫度70℃）兩種；按水系統內循環的動力不同，可分為重力循環（或自然循環）系統和機械循環熱水采暖系統（靠水泵動力進行循環）兩種。地板采暖是目前常用的一種低溫熱水采暖形式。

軟件應用

2）蒸汽采暖系統

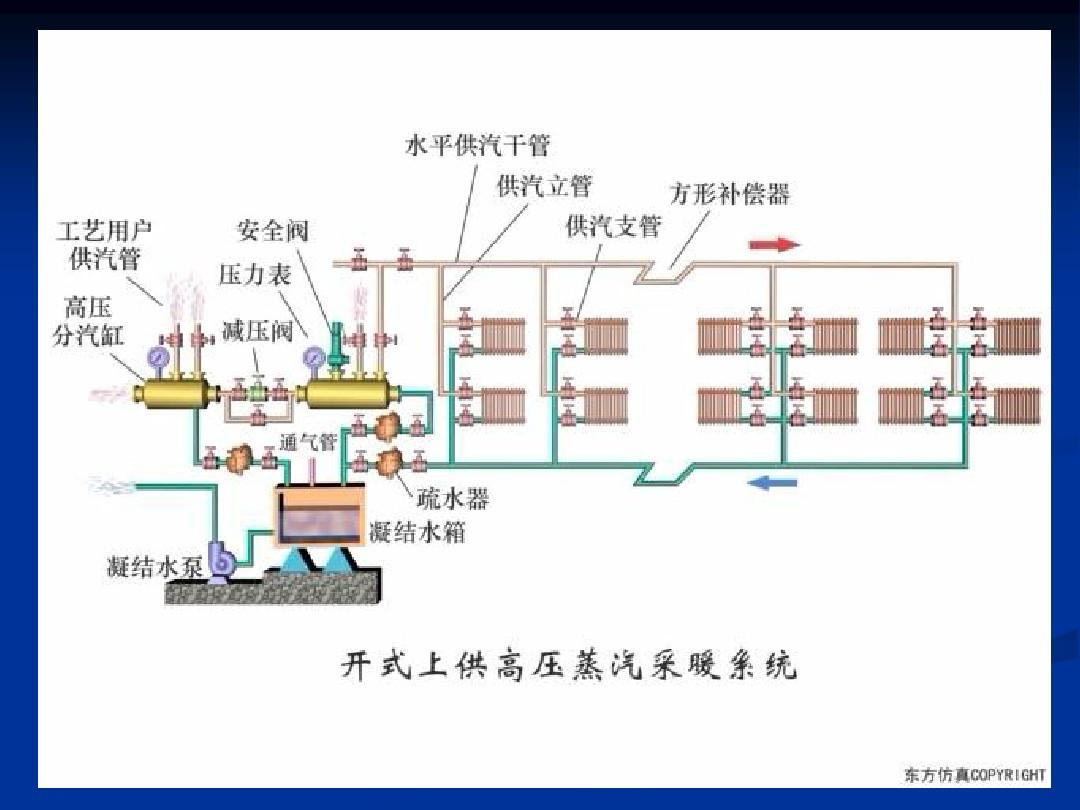

蒸汽采暖系統是指以蒸汽作為傳媒介質的采暖系統。蒸汽采暖系統按壓力不同，可分為低壓蒸汽采暖系統（蒸汽工作壓力≤0.07MPa）和高壓蒸汽采暖系統（蒸汽工作壓力≥0.07MPa）兩種；按凝結水回水方式不同，可分為重力回水蒸汽采暖系統和機械回水蒸汽采暖系統兩種。

管道安裝

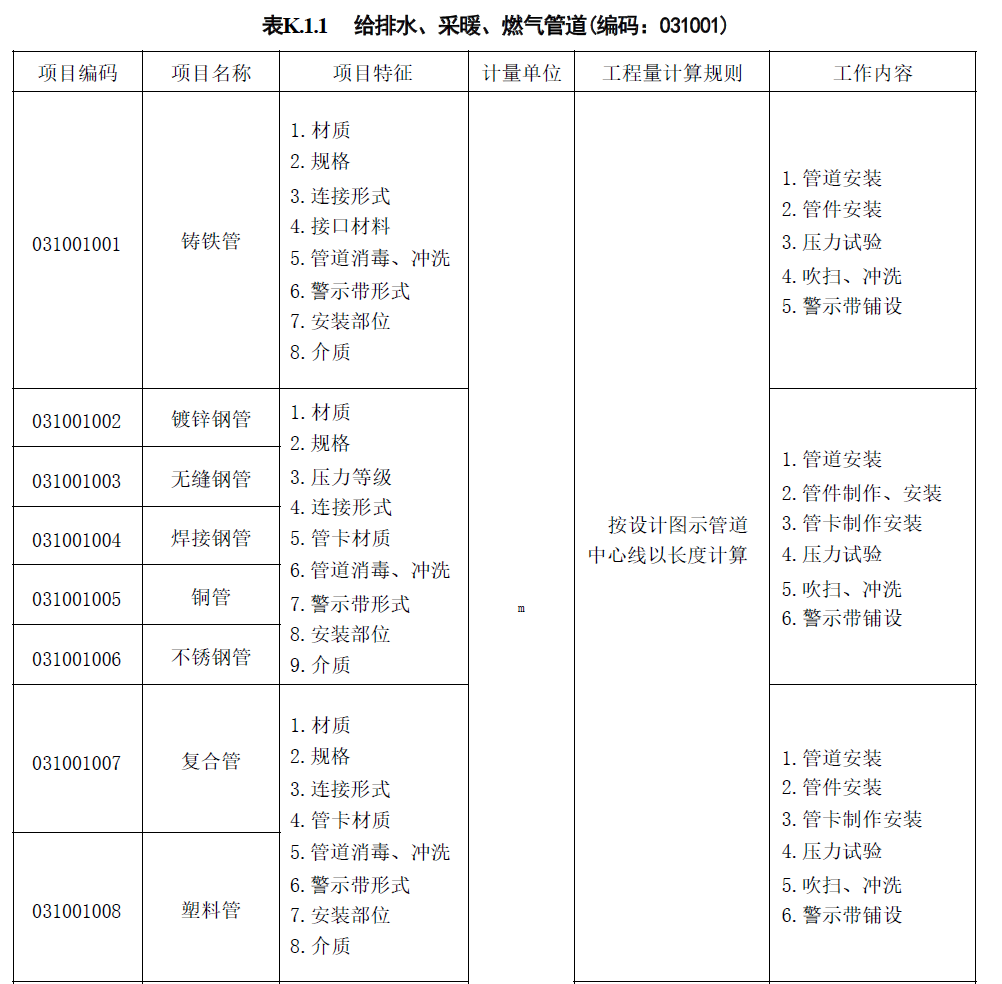

三、采暖管道計量規則

計量

四、實例分析

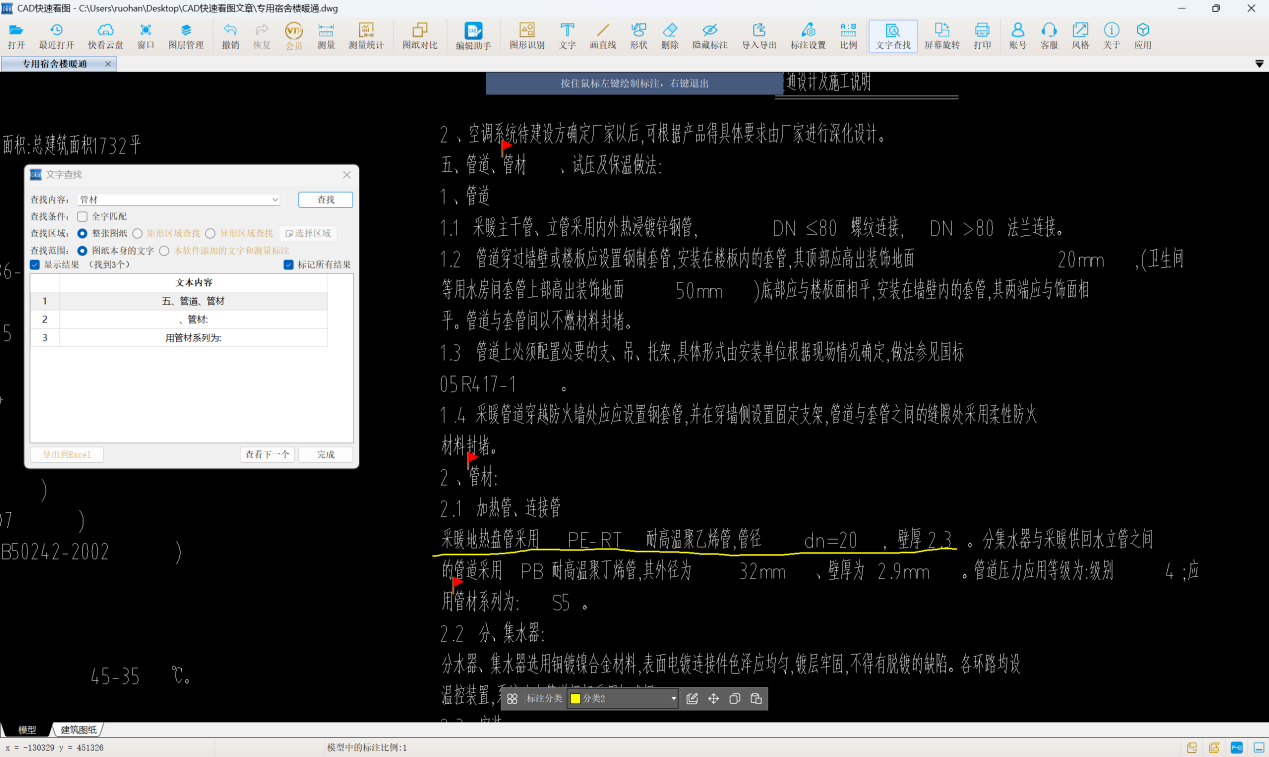

1.計算某宿舍樓的采暖管道工程量，觀察采暖平面圖，使用【文字查找】功能，輸入“管材”，在設計說明中用任意線標記采暖地熱盤管的材質、管徑。

建筑行業專業資訊門戶-新干線頭條

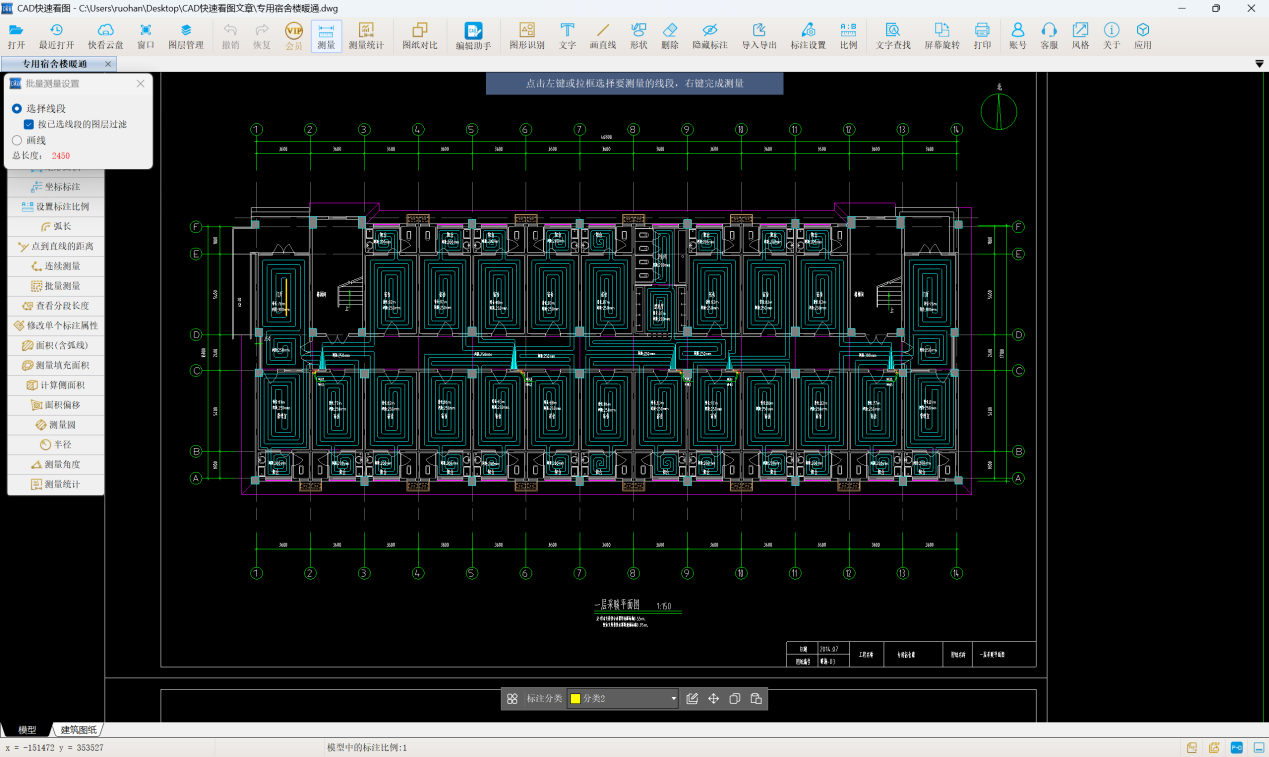

2.用CAD快速看圖查看圖紙并計量

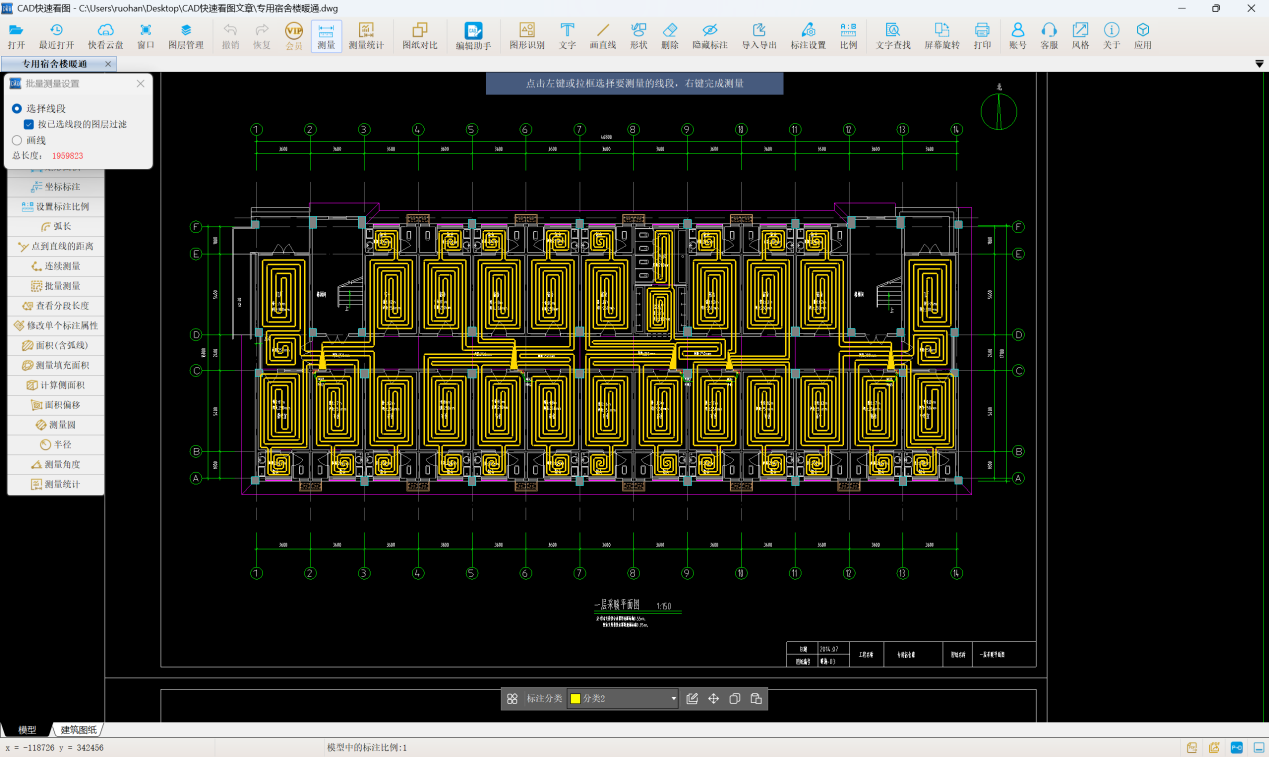

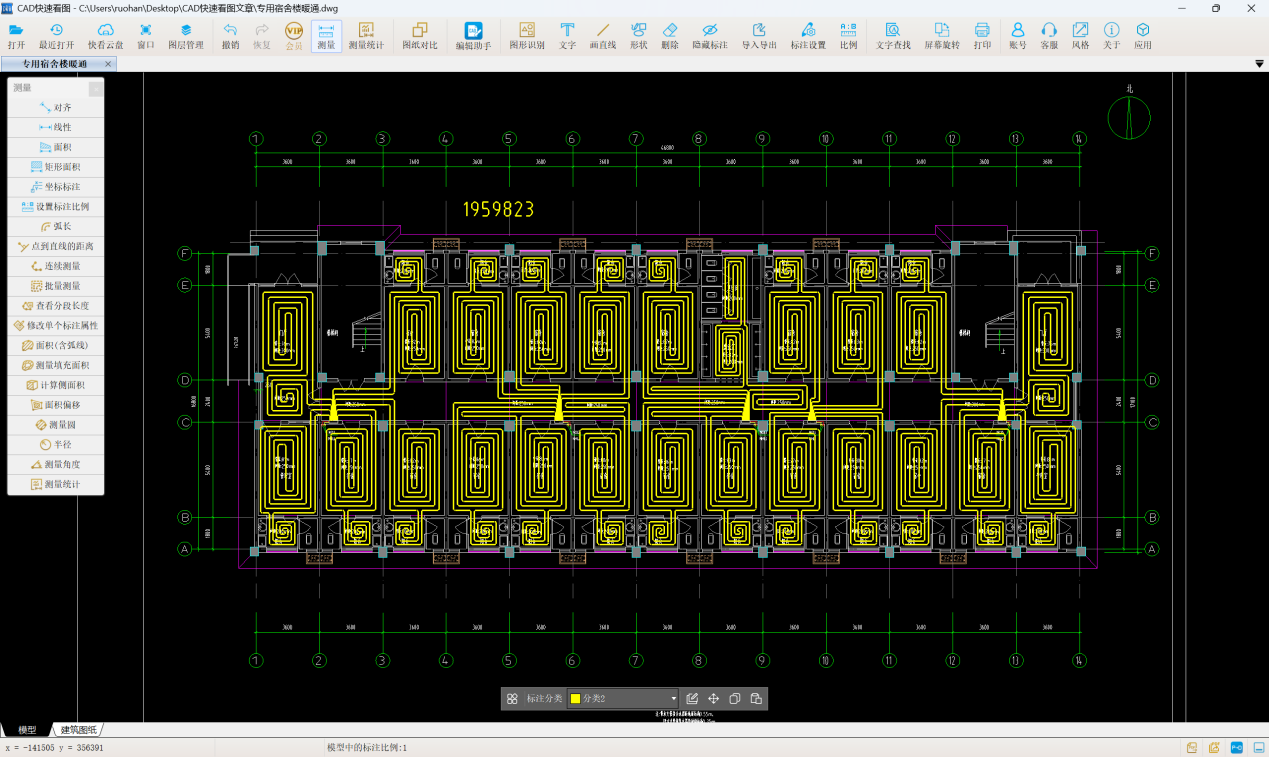

針對采暖地熱盤管，使用軟件的【批量測量】功能，使用選擇線段命令，再點選按已選線段的圖層過濾，點擊其中一根管道，使其亮顯；接著框選采暖平面圖，右鍵確認，得到采暖地熱盤管長度為1959.823m。

快速定位

軟件應用

管道安裝

采暖管道可用CAD快速看圖的【批量測量】和【文字查找】功能高效計算管道長度，非常容易操作。

#采暖管道#地熱盤管#文字查找#批量測量
