一、采暖管道附件

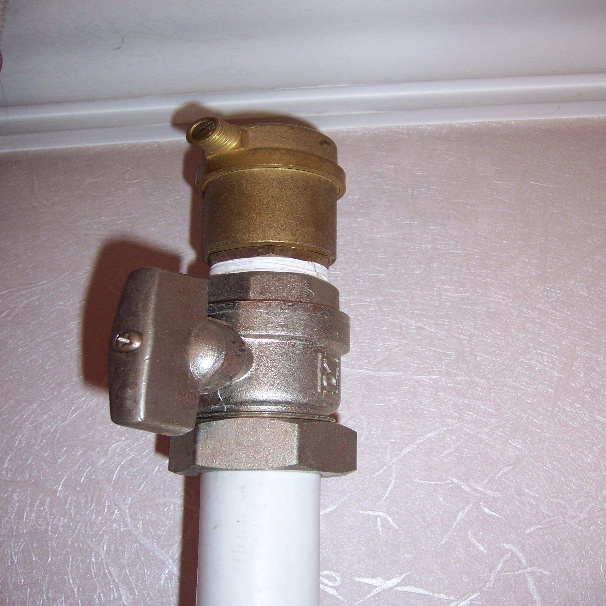

1.自動排氣閥

自動排氣閥是一種安裝于系統最高點，用來釋放供熱系統和供水系統管道中產生的氣穴的閥門。

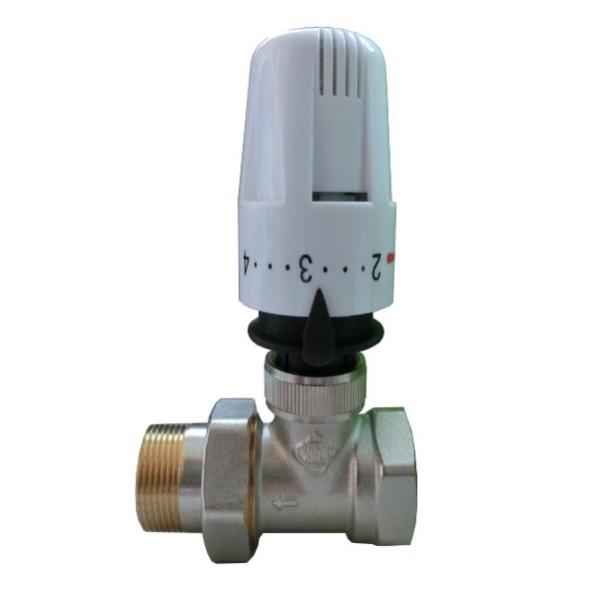

2.溫控閥

溫控閥可以根據用戶的不同要求設定室溫，它的感溫部分不斷地感受室溫并按照當前的熱需求隨時自動調節熱量的供給，以防止室溫過高，盡量達到用戶最高的舒適度。它一般安裝在散熱器支管上。

軟件應用

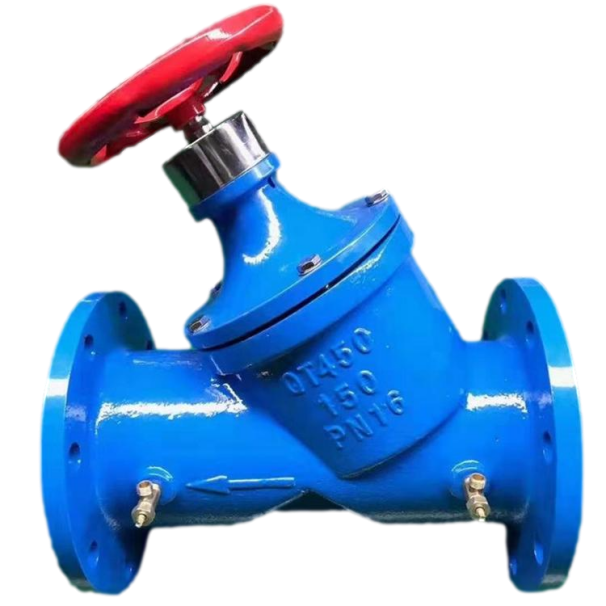

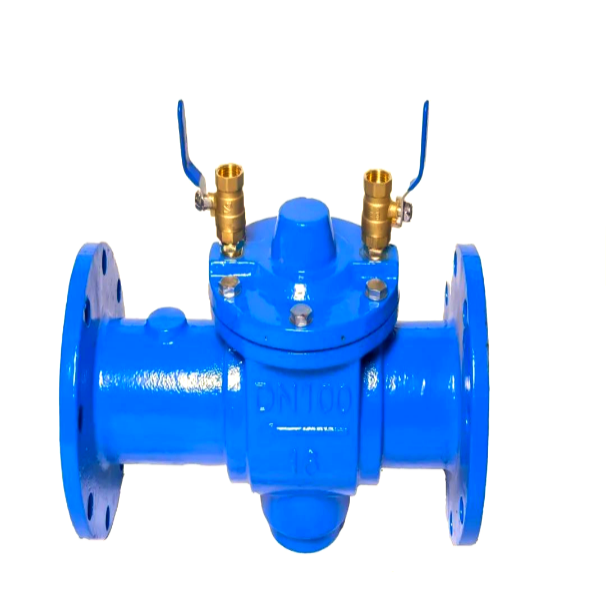

3.平衡閥

平衡閥是在水力工況下，起到動態、靜態平衡的閥門。

圖形識別

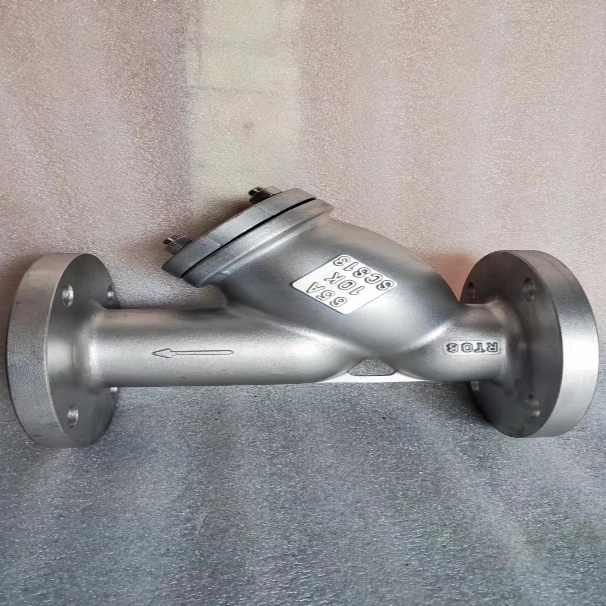

4.Y形過濾器

Y形過濾器用來清除介質中的雜質，以保護閥門及設備的正常使用。它通常安裝在減壓閥、泄壓閥等設備的進口端。

計量

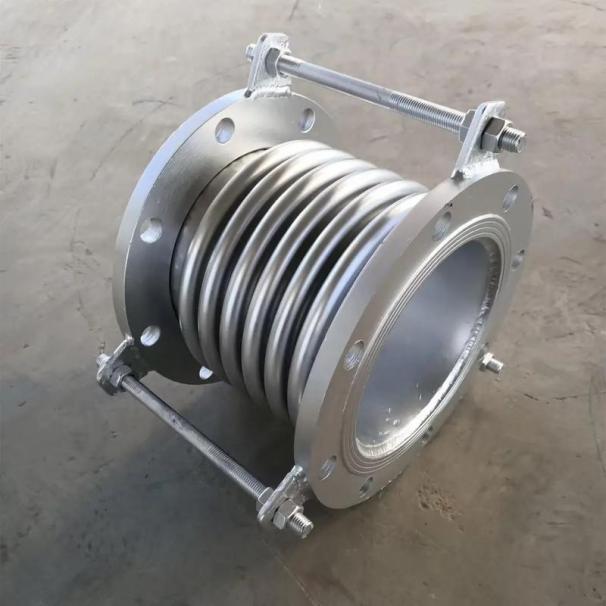

5.補償器

補償器實在熱力管道過長的情況下，用來減小熱脹冷縮對管道的拉伸作用。補償器一般分為方形補償器、波紋管補償器、球形補償器等。

建筑行業專業資訊門戶-新干線頭條

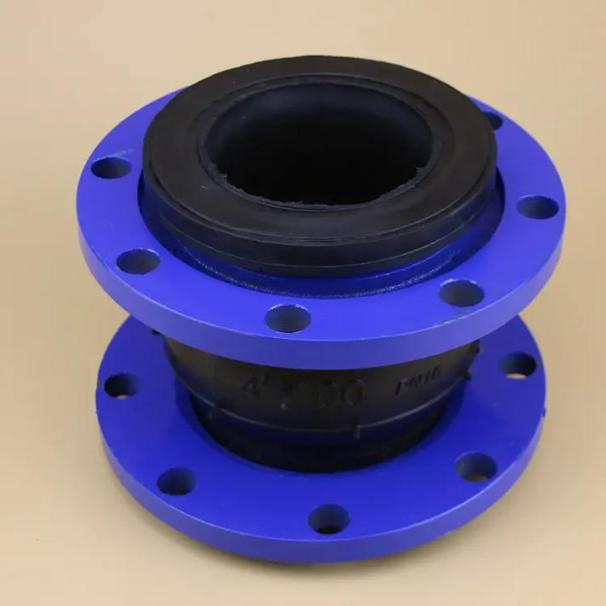

6.軟接頭

軟接頭是用于金屬管道之間起撓性連接作用的中空橡膠制品，由減振降噪的作用。

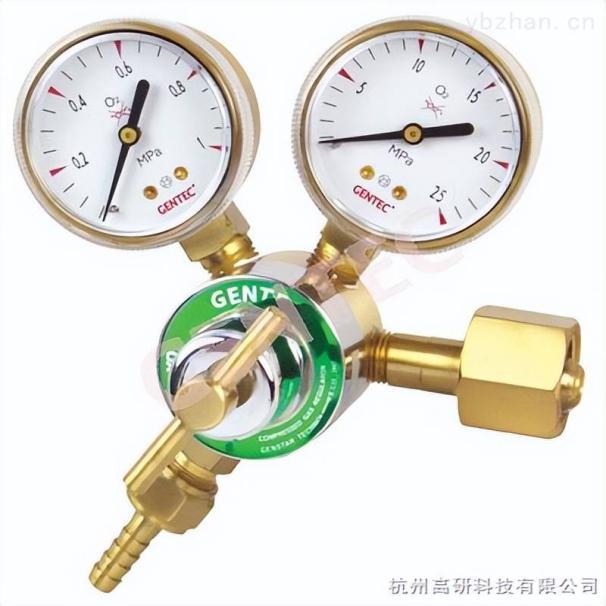

7.減壓器

減壓器是將熱力入口進口壓力減至某一設定的出口壓力，并自動保持壓力穩定的設備，一般成組安裝在高壓蒸汽采暖系統的入口處。

軟件應用

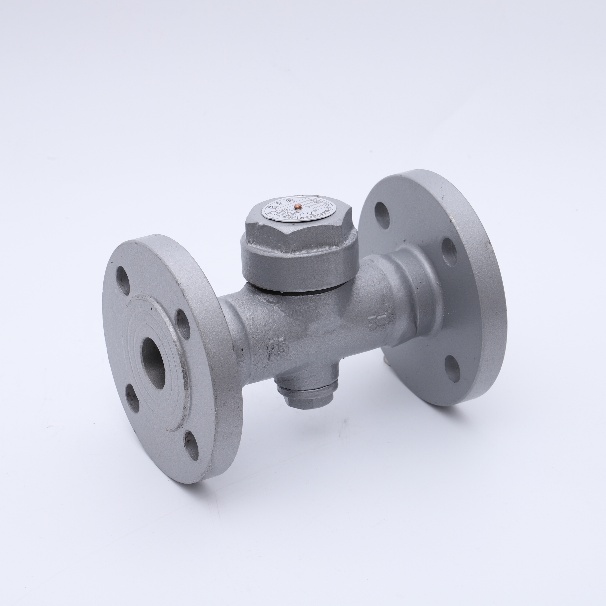

8.疏水器

疏水器起阻氣通水的作用。具體來說就是自動把蒸汽阻流在系統中，使之充分放熱，不讓它進入凝結水管道；同時迅速地排出用熱設備及管道中地凝結水，以便回流再用。及時疏水可以保證系統安全、正常進行，避免發生水擊現象；某些疏水器還能排除系統中積存的空氣和其他不凝性氣體。

圖形識別

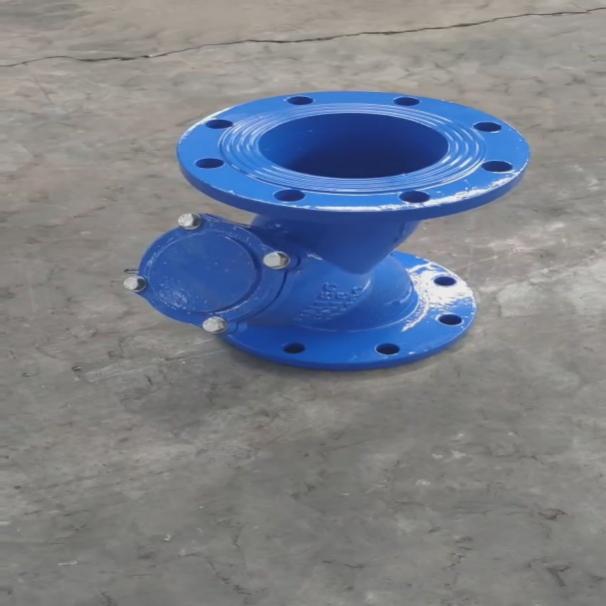

9.除污器

除污器的作用是用來清除和過濾管道中的雜質和污垢，保持系統內水質的潔凈，減少阻力，保護設備和防止管道堵塞。

計量

10.倒流防止器

倒流防止器是根據我國目前的供水管網，尤其是生活飲用水管道回流污染嚴重，又無防止回流污染裝置的情況，研制的一種嚴格限制管道中的水只能單向流動的新型水力控制裝置。

建筑行業專業資訊門戶-新干線頭條

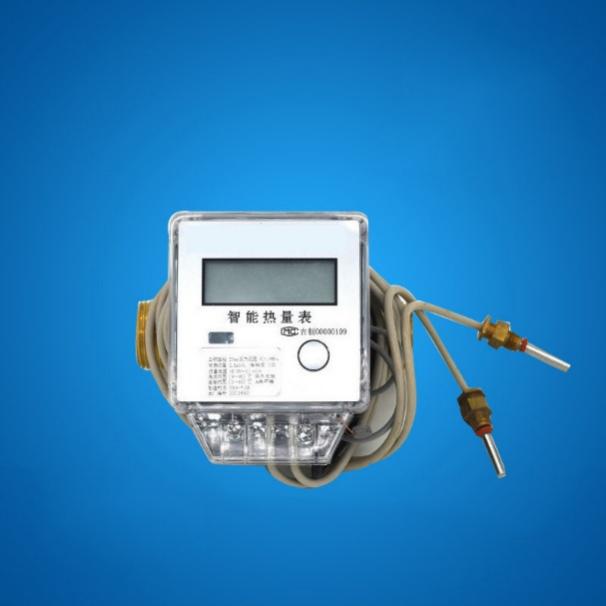

11.熱量表

熱量表是計算熱量的儀表。

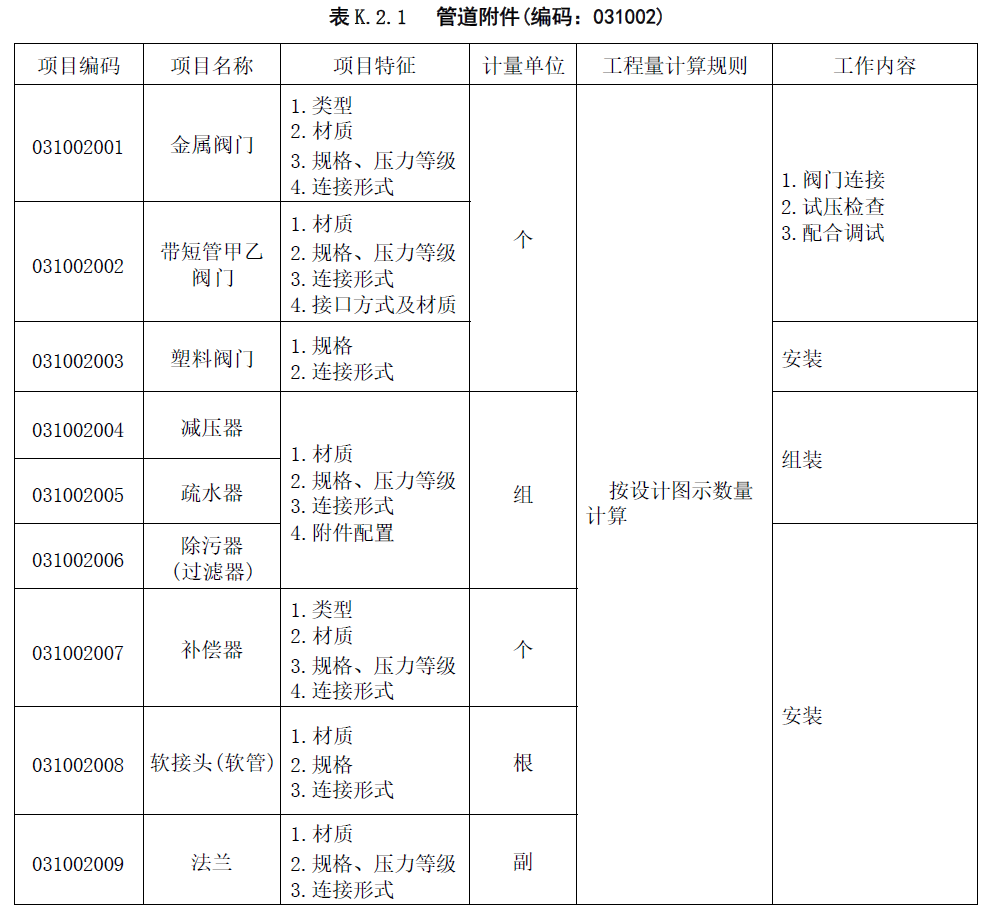

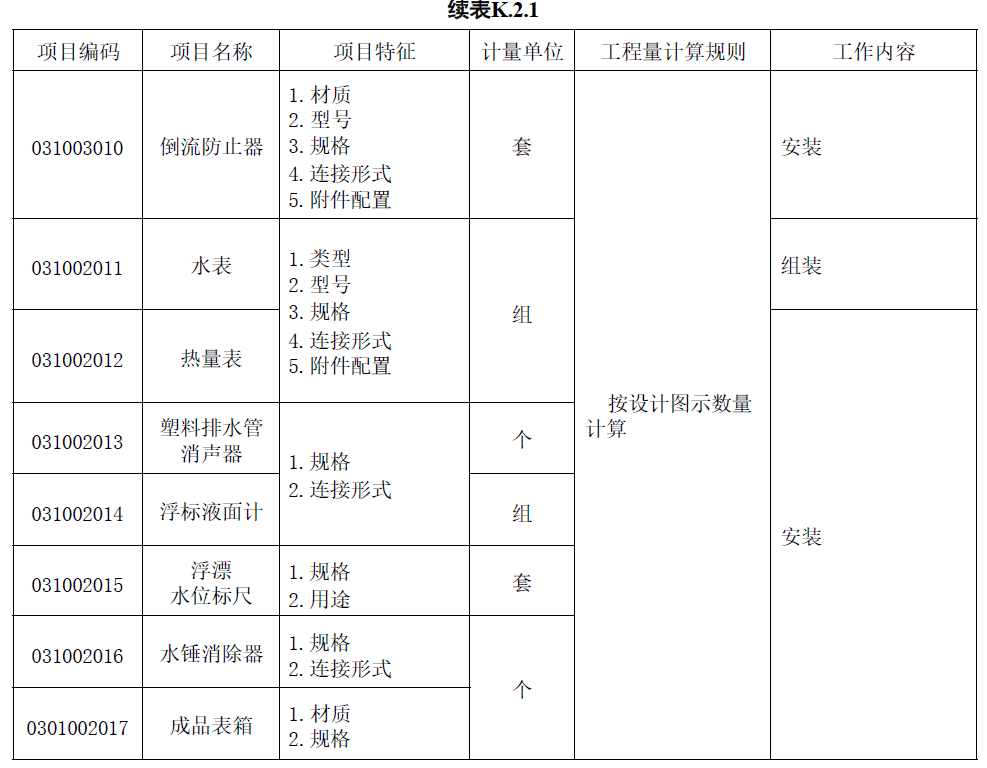

二、管道附件計量規則

軟件應用

圖形識別

三、實例分析

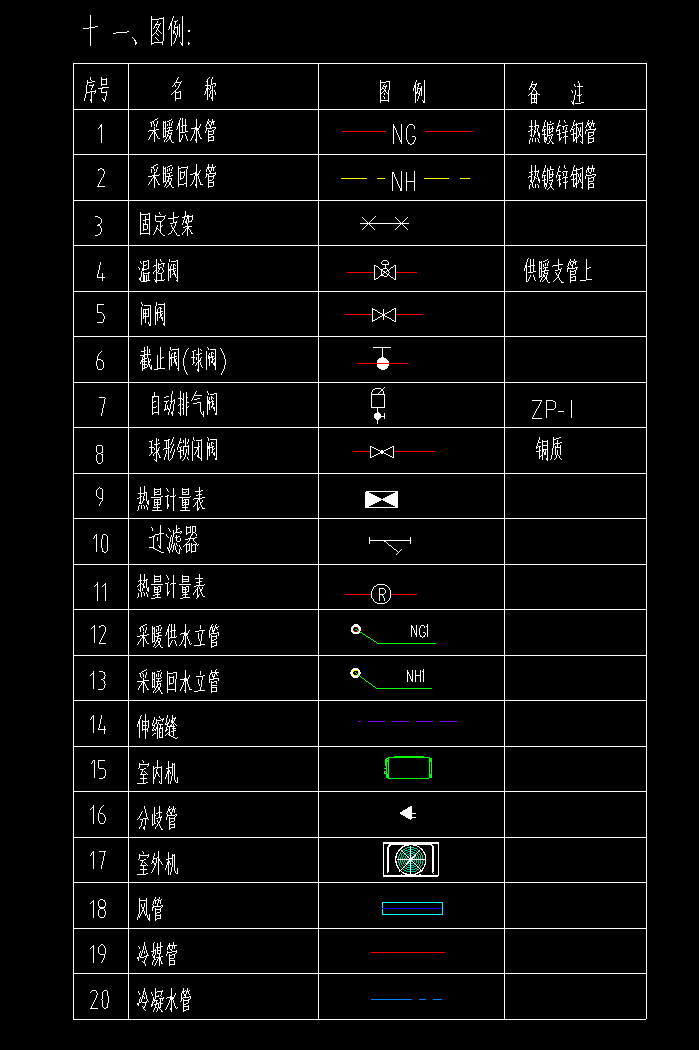

1.計算某宿舍樓的采暖管道附件工程量，觀察圖例，確定平面圖或系統圖中器具所處位置。

計量

2.用CAD快速看圖查看圖紙并計量

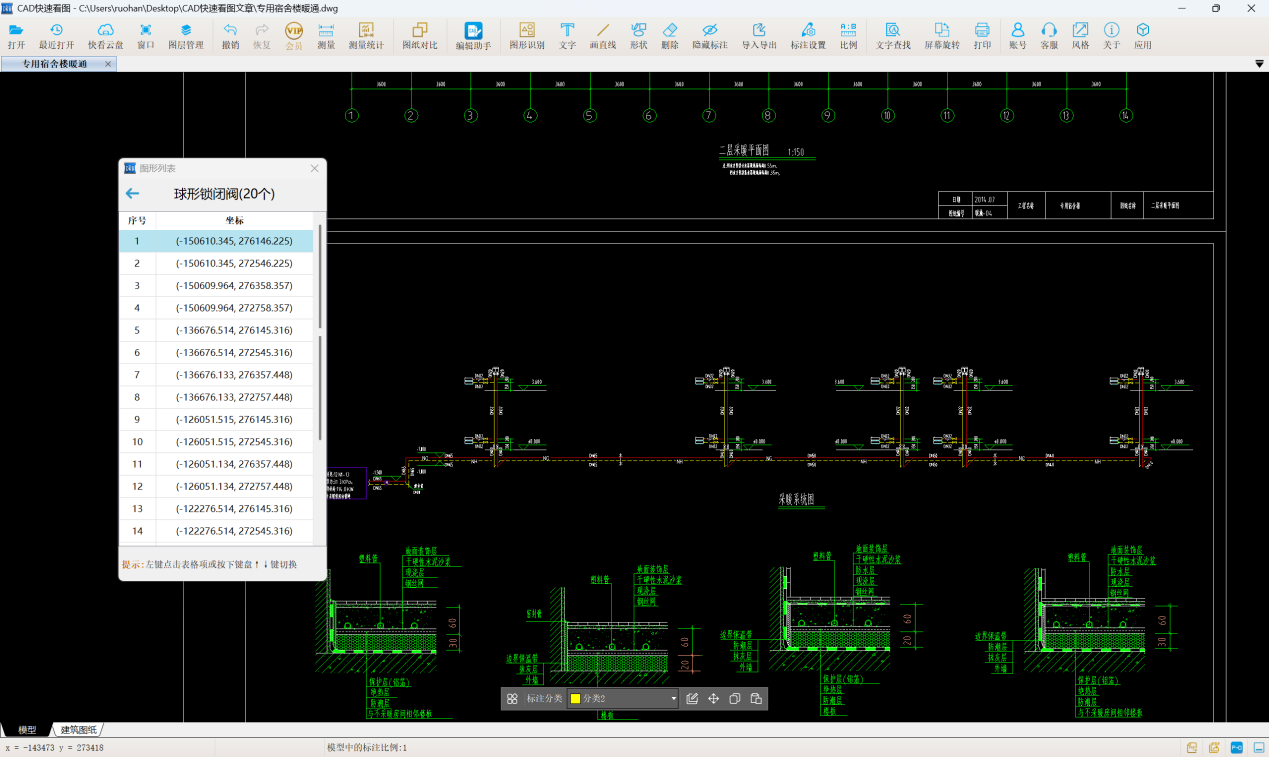

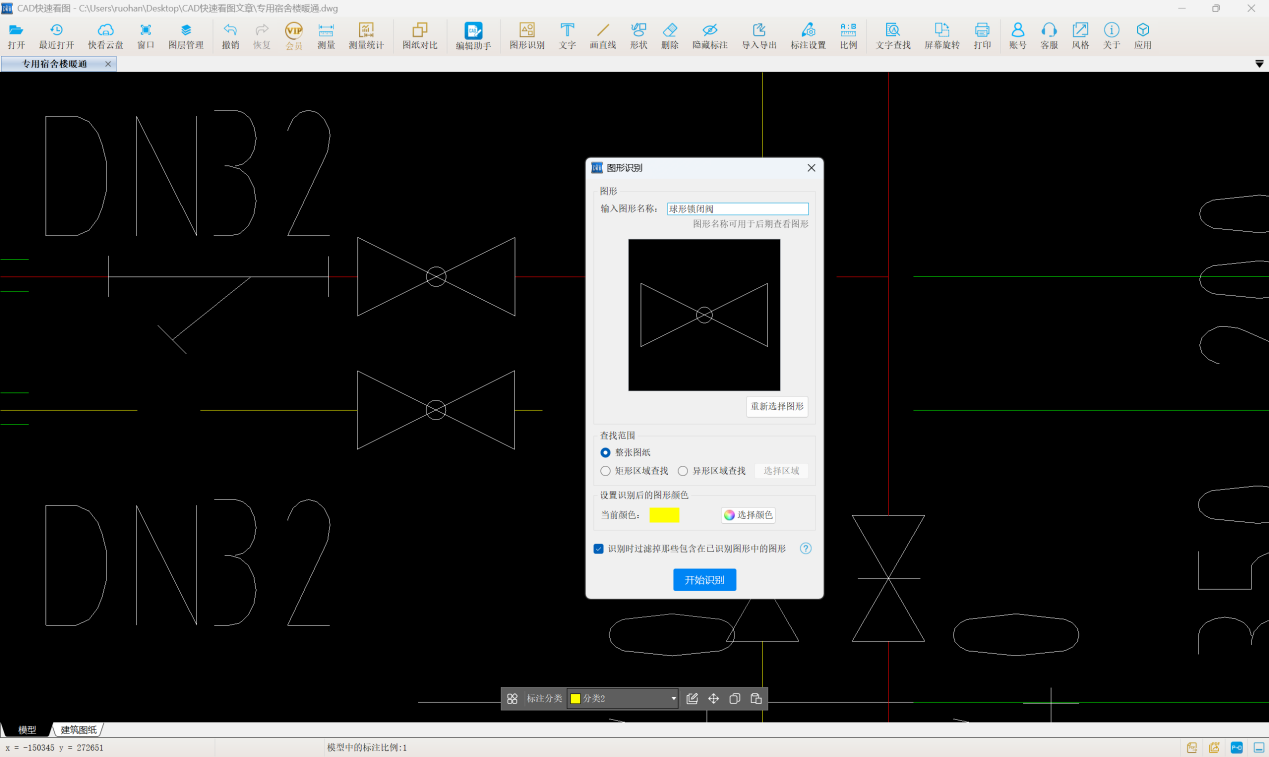

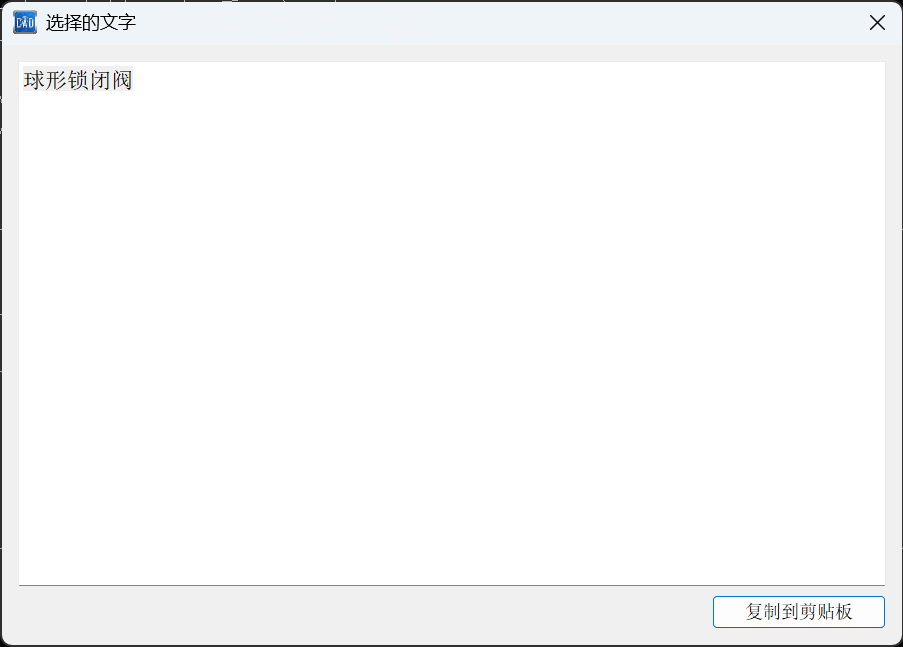

以球形鎖閉閥為例，使用軟件的【提取文字】功能，提取圖例表中的“球形鎖閉閥”。使用軟件的【圖形識別】功能，使用系統圖中一個球形鎖閉閥圖形，右鍵確認，彈出對話框，將已復制的文字粘貼到圖形名稱中，選擇矩形區域查找，再框選整幅系統圖，點擊開始識別，得到球形鎖閉閥的數量為20.
