弱電布線箱安裝詳解-圖形識別精準計量

頭像   CAD快速看圖 2天前 | 911閱讀 3 贊

弱電布線箱安裝詳解-圖形識別精準計量

弱電智能化系統常見的包含有線電視系統和無線電視系統，弱電布線箱數量可以用CAD快速看圖的【文字查找】和【圖形識別】功能快速統計，比如輸入"HD"就能定位設備，還能自動識別圖紙中的數量，超方便！

  1. 有線電視系統

有線電視系統用同軸電纜、光纜或其組合作為信號傳輸介質，傳輸圖像信號、聲音信號和控制信號。這些信號在封閉的線纜中傳播，不向空間輻射電磁波，所以稱為閉路電視系統。

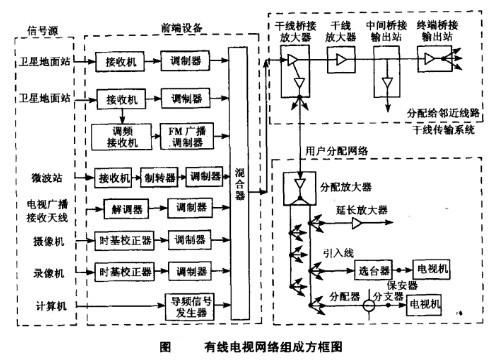

二、有線電視系統組成

有線電視系統一般由天線、前端裝置、傳輸干線和用戶分配網絡組成。而系統規模的大小決定了所用設備與器材的多少。

  1. 信號源：錄像機、DVD、攝像機等，也可以是通過開路接收電視廣播、微波傳輸、衛星電視等的空中電視信號。

  2. 前端設備。

  3. 干線傳輸系統：電纜、干線放大器、均衡器、分支器、分配器等設備。

  4. 用戶分配系統：分支器、分配器、終端電阻、支線放大器等設備。

  5. 用戶部分：閉路電視系統的末端，包括電視機和用戶線。

弱電

三、有線電視器具

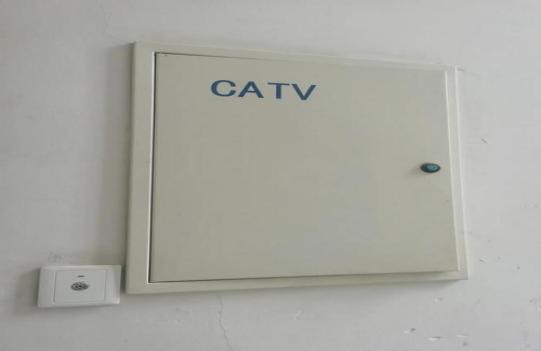

1.有線電視前端箱

主要用于城鎮、農村有線電視網之間連接、延伸、提高有線電視用戶收視效果。

軟件應用

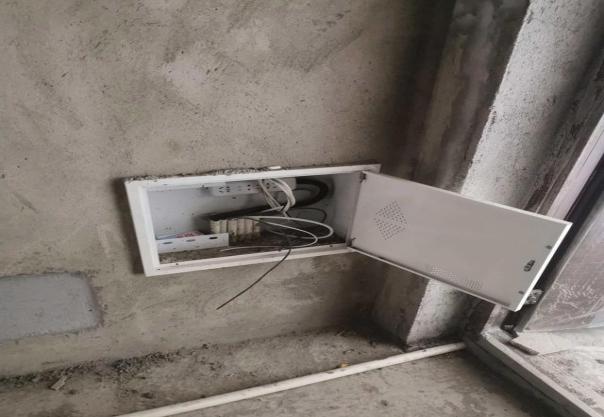

2.住戶弱電布線箱

用于對家庭弱電信號及逆行統一管理分配布線的作用，包括網絡、電話、電視、安防等弱電布線

弱電布線

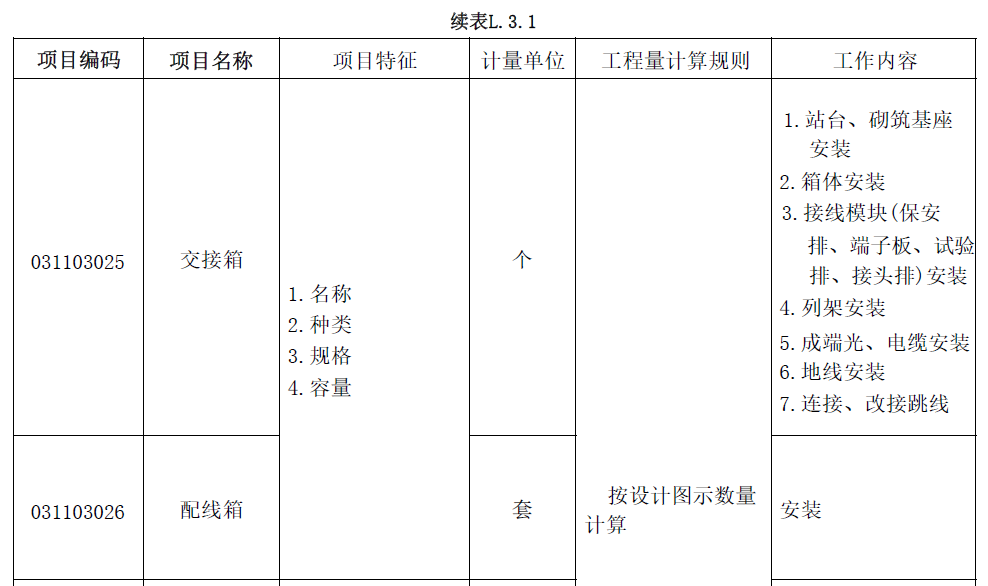

四、電視箱、配線箱計量規則

圖形識別

計量

五、實例分析

1.計算某住宅樓的弱電布線箱（HD箱）工程量，觀察系統圖和平面圖。

2.用CAD快速看圖查看圖紙并計量

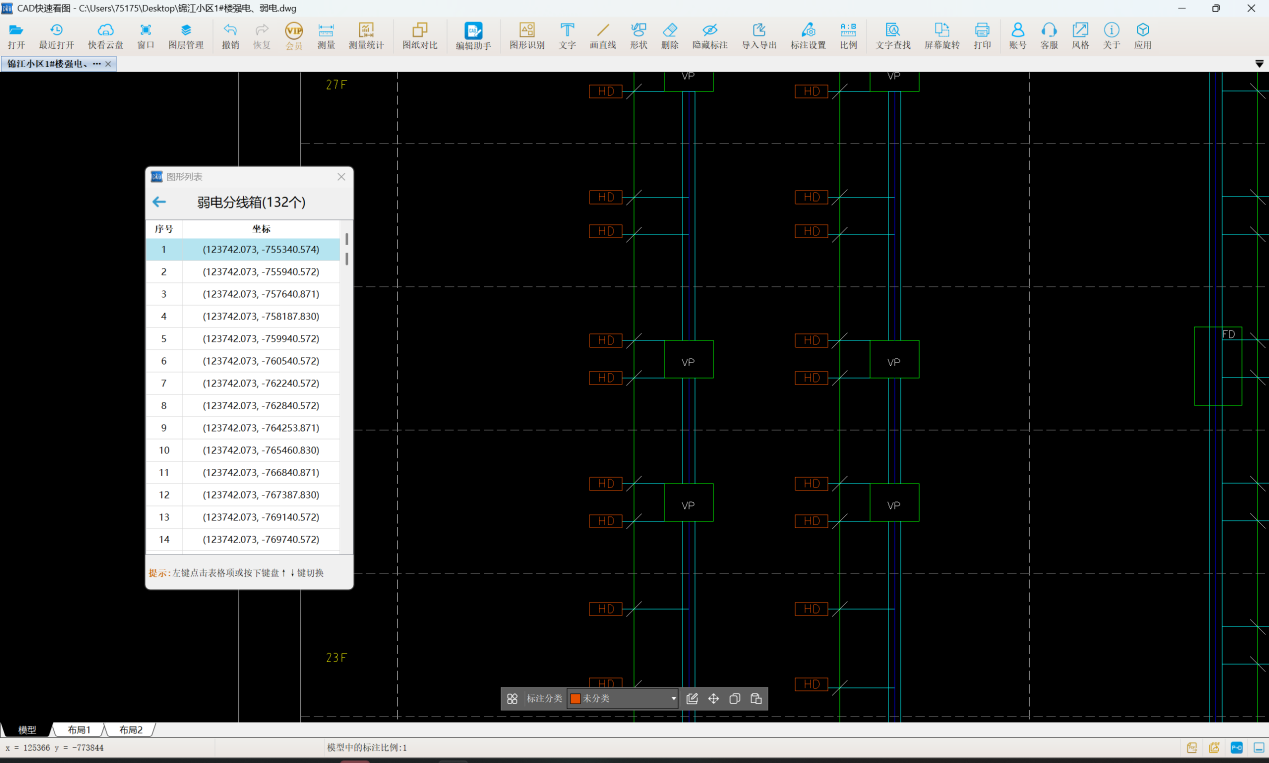

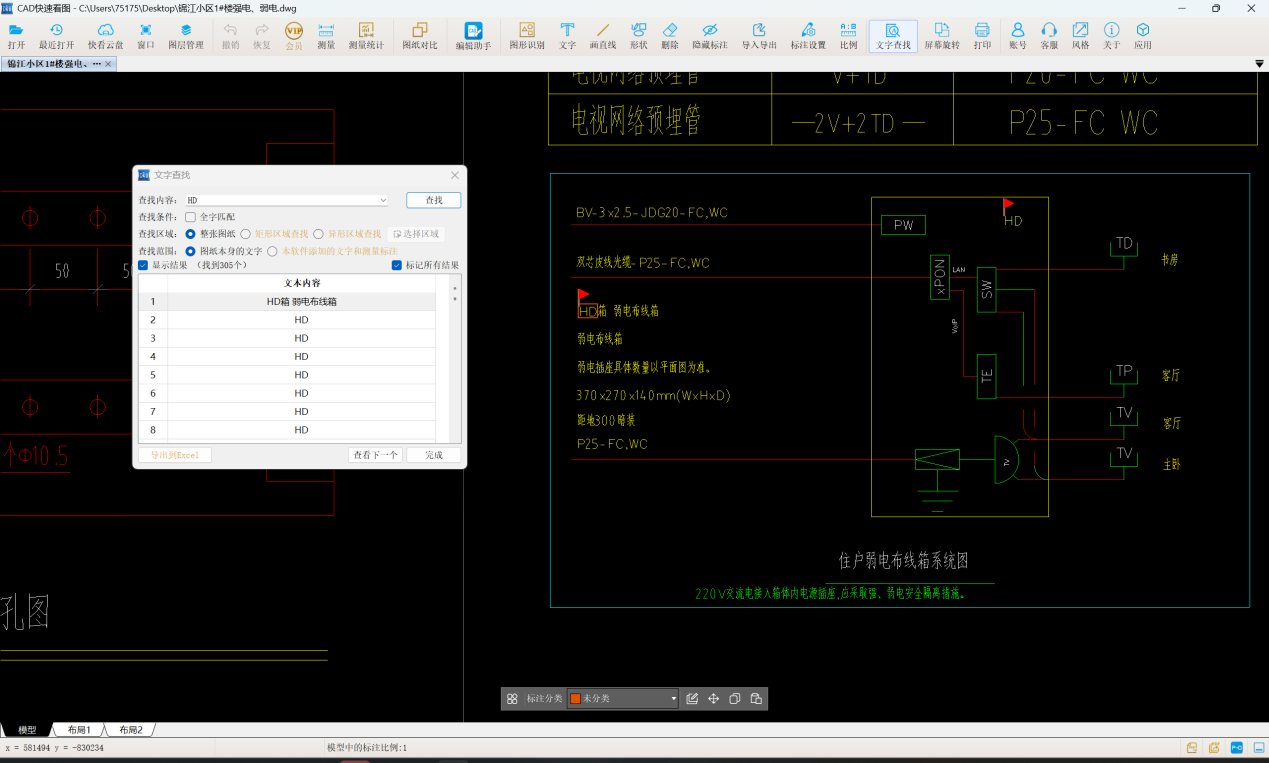

使用軟件的【文字查找】功能，輸入“HD”，搜到HD的尺寸和離地高度、安裝方式，利于計價。然后使用【圖形識別】功能，對系統圖中HD圖形進行識別，得到HD弱電布線箱數量為132.

建筑行業專業資訊門戶-新干線頭條

弱電

軟件應用

其他智能弱電器具也可采用同樣的方法進行計量，讀者可自行驗證。

弱電布線箱可用CAD快速看圖的【圖形識別】功能計量，可搭配軟件其他小功能使用，速度更快。
