智能化系統信號傳輸大量使用同軸電纜作為傳輸介質，用CAD快速看圖算同軸電纜量超方便！【批量測量】功能一鍵拉長度，自動分類標注，還能算穿管根數和預留量。管長、豎向高度加預留，咔咔幾下就出總米數，效率翻倍！

一、有線電視信號的傳輸

有線電視信號的傳輸分為有線傳輸和無線傳輸。有線傳輸常用同軸電纜和光纜為介質。無線傳輸根據傳輸方式和頻率分為多通道多點分布服務（MMDS）和調幅微波鏈路（AML）。

二、傳輸介質

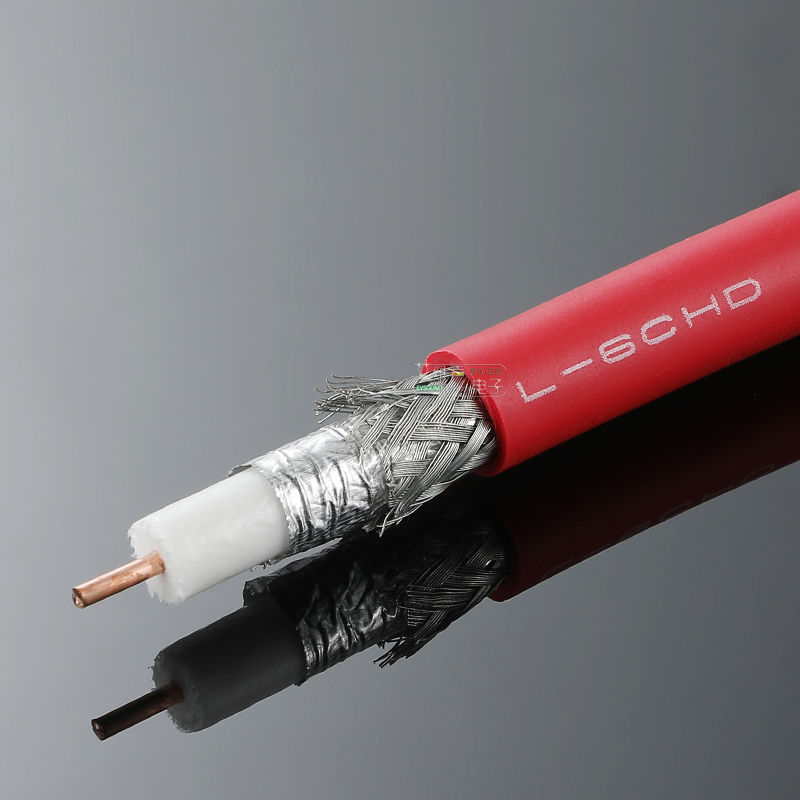

1.同軸電纜傳輸。閉路電視系統中大量使用同軸電纜作為傳輸介質。同軸電纜由同軸結構的內外導體構成，芯線為單股或多股銅線，外包絕緣物，絕緣物外面為用金屬絲編織網或金屬箔，最外面用塑料護套或其他特種護套保護。

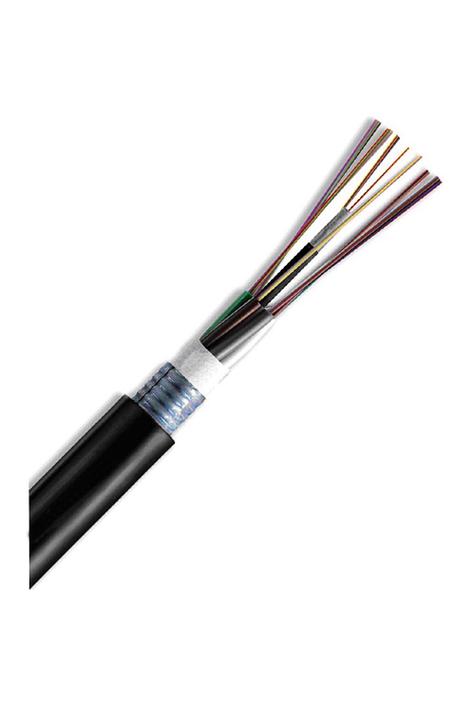

2.光纜傳輸。用光纜傳輸電視信號具有傳輸損耗小、頻帶寬、傳輸容量大、頻率特性好、抗干擾能力強、安全可靠等優點，是有線電視信號傳輸技術手段的發展方向。

軟件應用

3.多頻道微波分配系統（MMDS）。在閉路電視系統中，對于一些地形復雜、不便架設傳輸線的地方，可利用微波將電視信號通過無線電波進行傳遞。微波傳輸具有較高的可靠性，可以避免由于長距離傳輸電纜線路上干線放大器串聯過多使信號質量下降，在某些場合，用微波無線傳輸信號的方式比用電纜或其他方式傳輸有更大的優越性。

4.調幅微波鏈路系統。AML是一種無線傳輸系統，由發射站和接收點兩部分組成。發射站由信號源、混合器和AML微波發射機組成。信號源可以是開路電視信號、有線電視信號或衛星廣播電視信號，信號源信號經混合后，上變頻到Ku波段，經AML發射機發射。

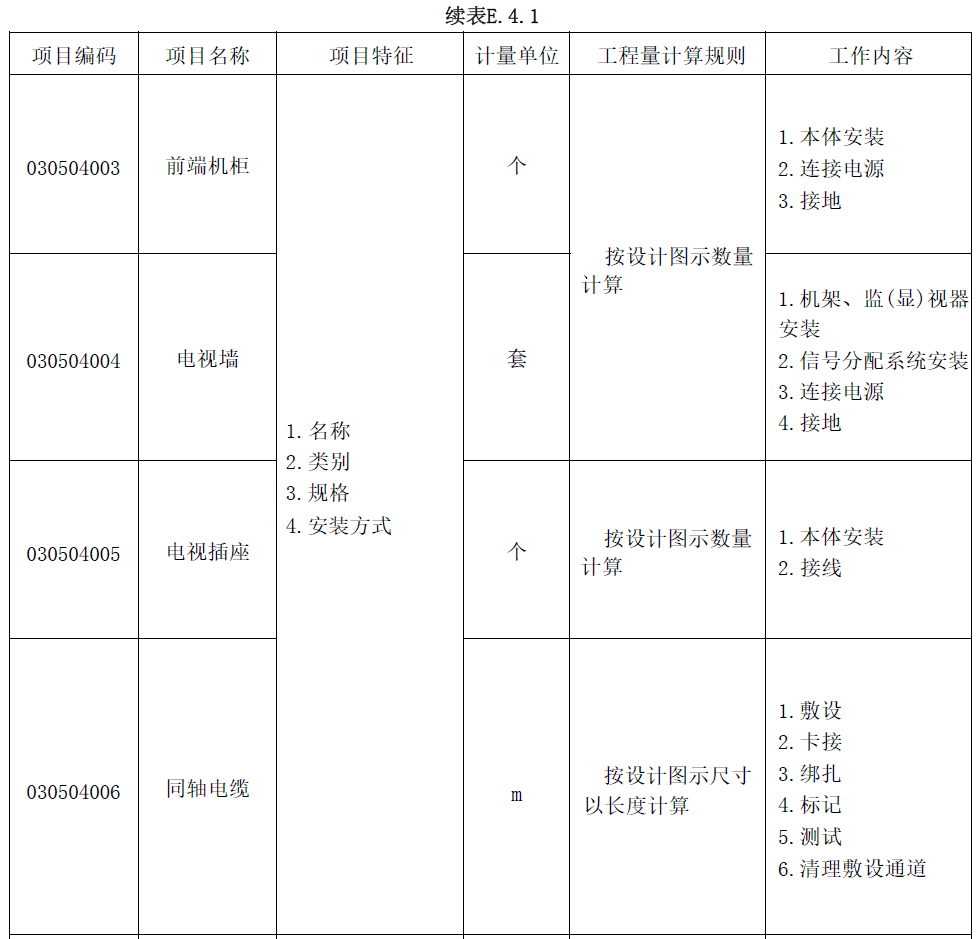

四、同軸電纜計量規則

從基礎

五、實例分析

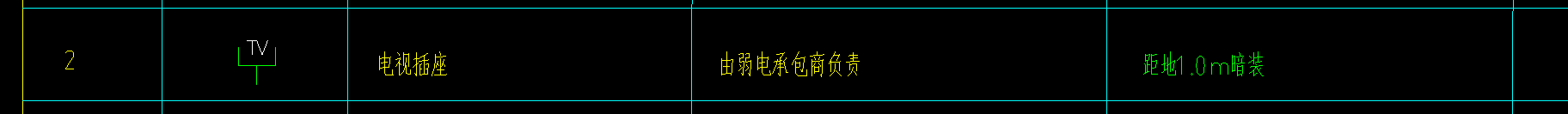

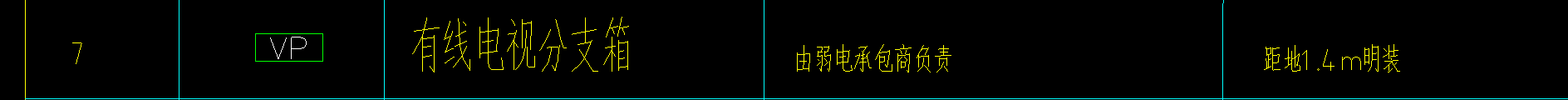

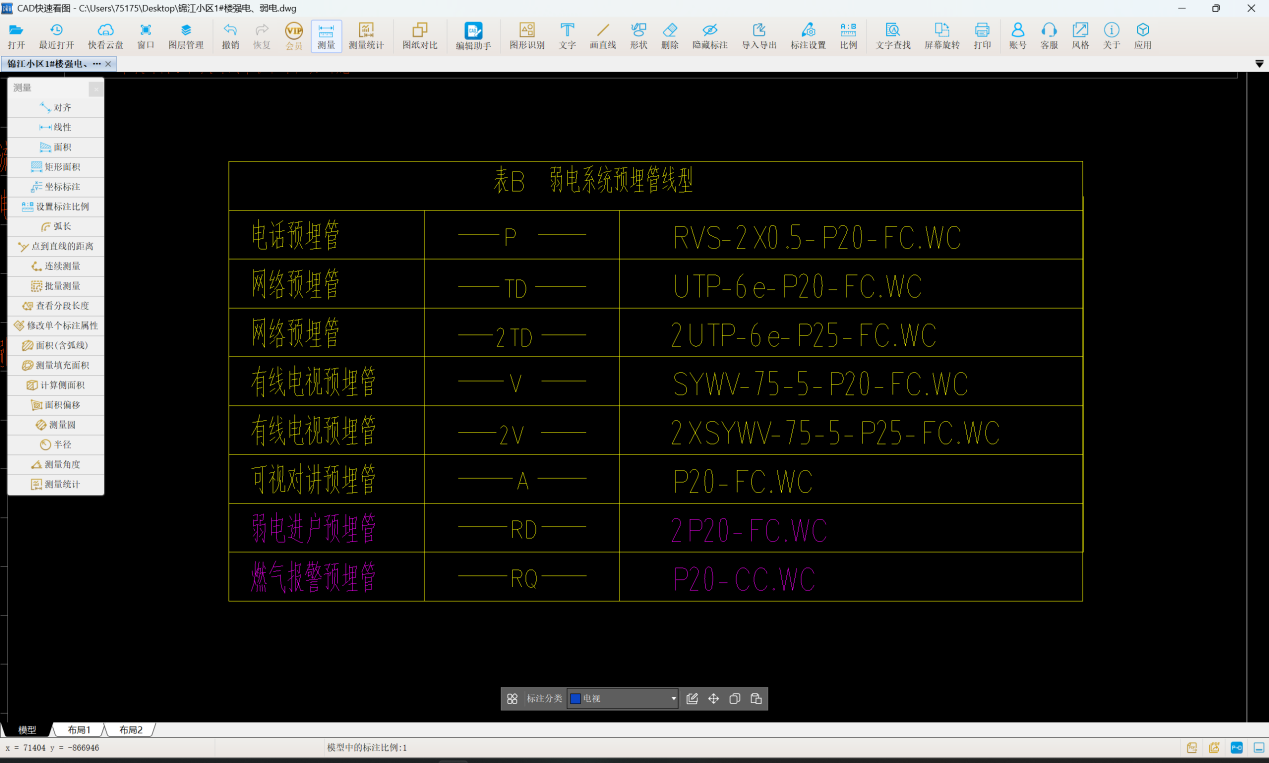

1.計算某住宅樓的同軸電纜工程量，觀察圖例表，確定電纜和穿管類型。

SYWV-75-5-P20-FC.WC：同軸電纜穿有線電視預埋管沿地面和墻面暗敷

建筑行業專業資訊門戶-新干線頭條

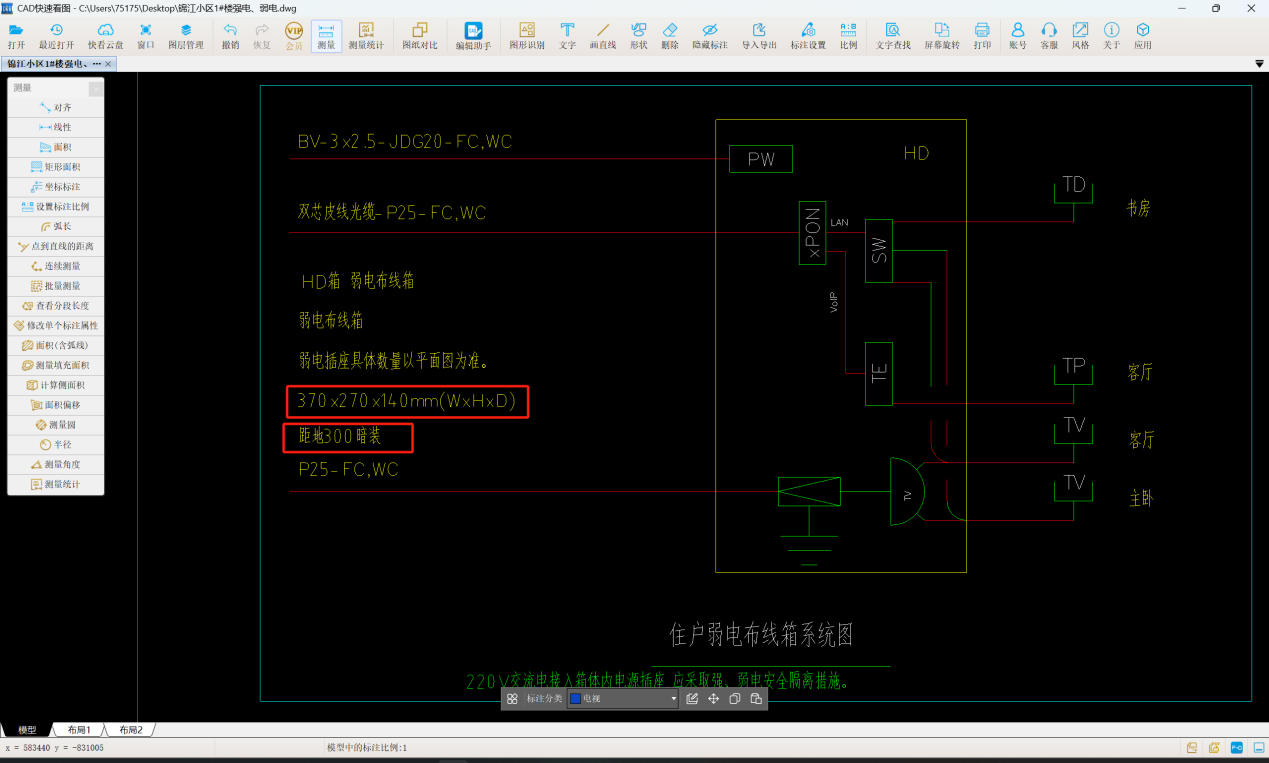

2.用CAD快速看圖查看圖紙并計量

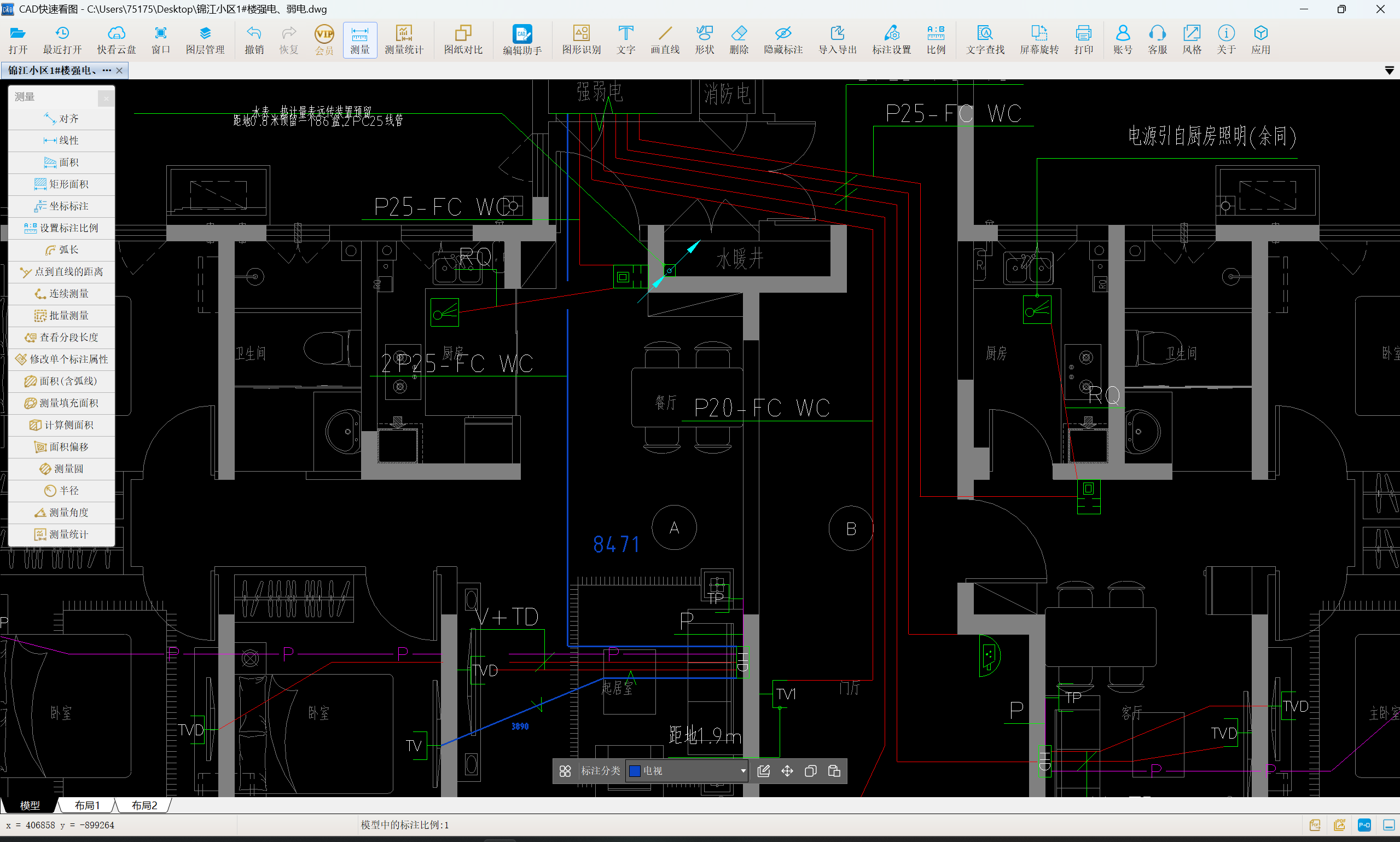

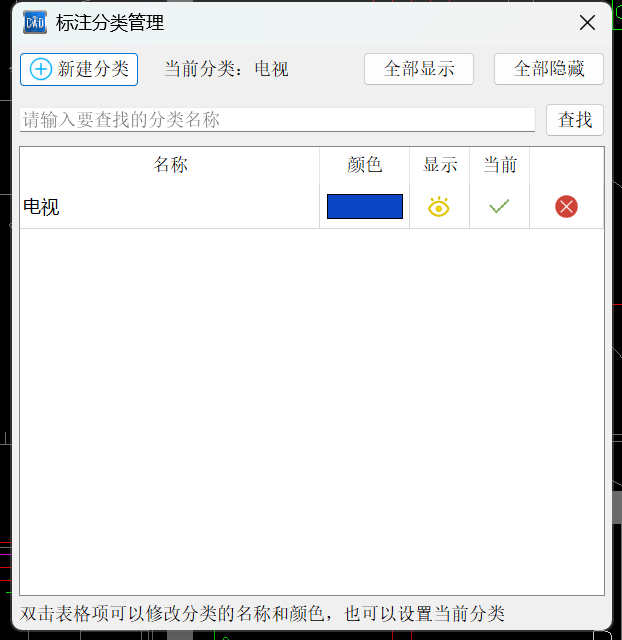

使用軟件的【標注分類】功能，定義電視標注，設置顏色。使用軟件的【批量測量】功能，選擇線段，不勾選“按已選線段的圖層過濾”，原因是有的回路是1根管，有的是2根管。然后在平面圖中點選相應的電視回路，測得長度為8.471m，3.89m。則得到PC25水平長度為8.471*2=16.942m，PC20水平長度為3.89m。
