閥門有很多種。外螺紋安全閥、蝶閥的區別在哪，本文通過定義、工作原理、符號含義教您輕松識別，CAD快速看圖的文字查找功能快速定位圖紙位置，圖形識別功能識別閥門個數。

一、外螺紋安全閥

1、定義

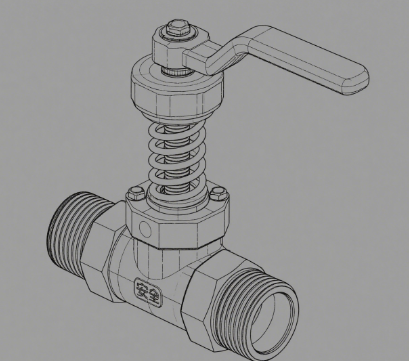

外螺紋安全閥是一種通過外螺紋連接方式與設備或管道相連的安全閥，主要用于保護設備和管道在超壓情況下的安全運行。

2、工作原理

正常情況下，外螺紋安全閥處于關閉狀態，閥瓣緊貼閥座，彈簧處于壓縮狀態。當管道內壓力超過設定值時，閥瓣受到壓力作用上升打開閥門，管道內的介質通過閥門釋放，直到壓力降至設定值以下，閥瓣受到彈簧力的作用下降關閉閥門，從而控制管道壓力。

外螺紋

3、符號含義

外螺紋安全閥A21H-16C

含義：“A” 表示安全閥；“2” 表示外螺紋連接；“1” 表示彈簧微啟式；“H” 表示密封面材料為堆焊 D507；“16” 表示公稱壓力為 1.6MPa；“C” 表示閥體材質為鑄鋼。

二、蝶閥

1、定義

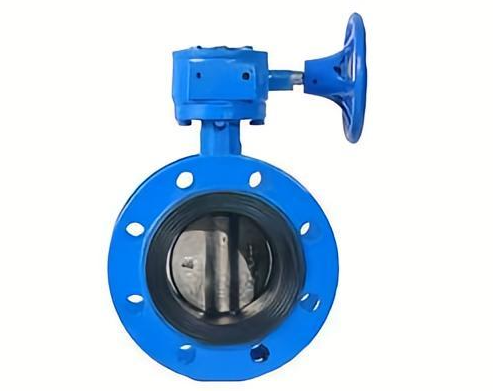

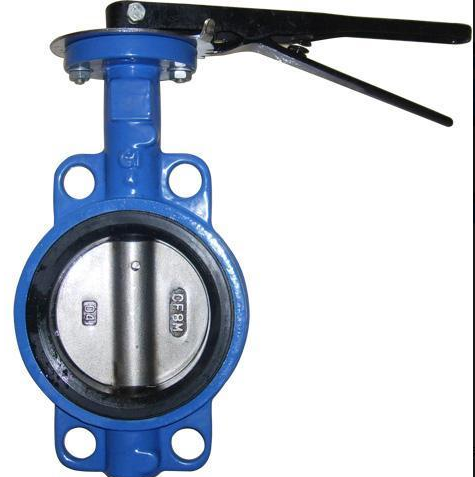

蝶閥又叫翻板閥，是一種結構簡單的調節閥，同時也可用于低壓管道的開關控制。

2、工作原理

以圓形蝶板作啟閉件，在閥體內繞其自身的軸線旋轉，旋轉角度為 0°-90°，從而達到啟閉或調節管道內介質流通的目的。

3、分類

按結構形式：可分為偏置板式、垂直板式、斜板式和杠桿式等，常見的有中心密封蝶閥、單偏心密封蝶閥、雙偏心密封蝶閥、三偏心密封蝶閥。

按密封形式：可分為軟密封型和硬密封型，軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。

按連接型式：可分為法蘭連接、對夾式連接、對焊連接及凸耳對夾連接等。

按傳動方式：可分為手動、齒輪傳動、氣動、液動和電動等。

造價技能

4、符號含義

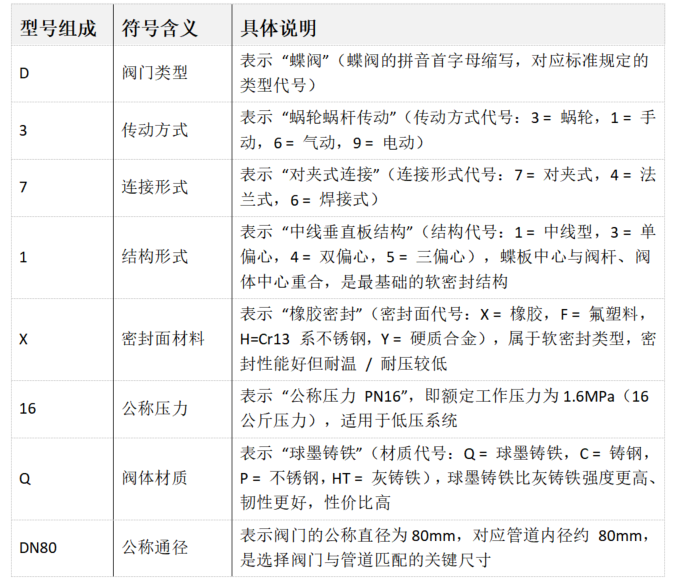

蝶閥 D371X-16Q DN80

圖形識別

三、CAD快速看圖常用功能

1、文字查找功能

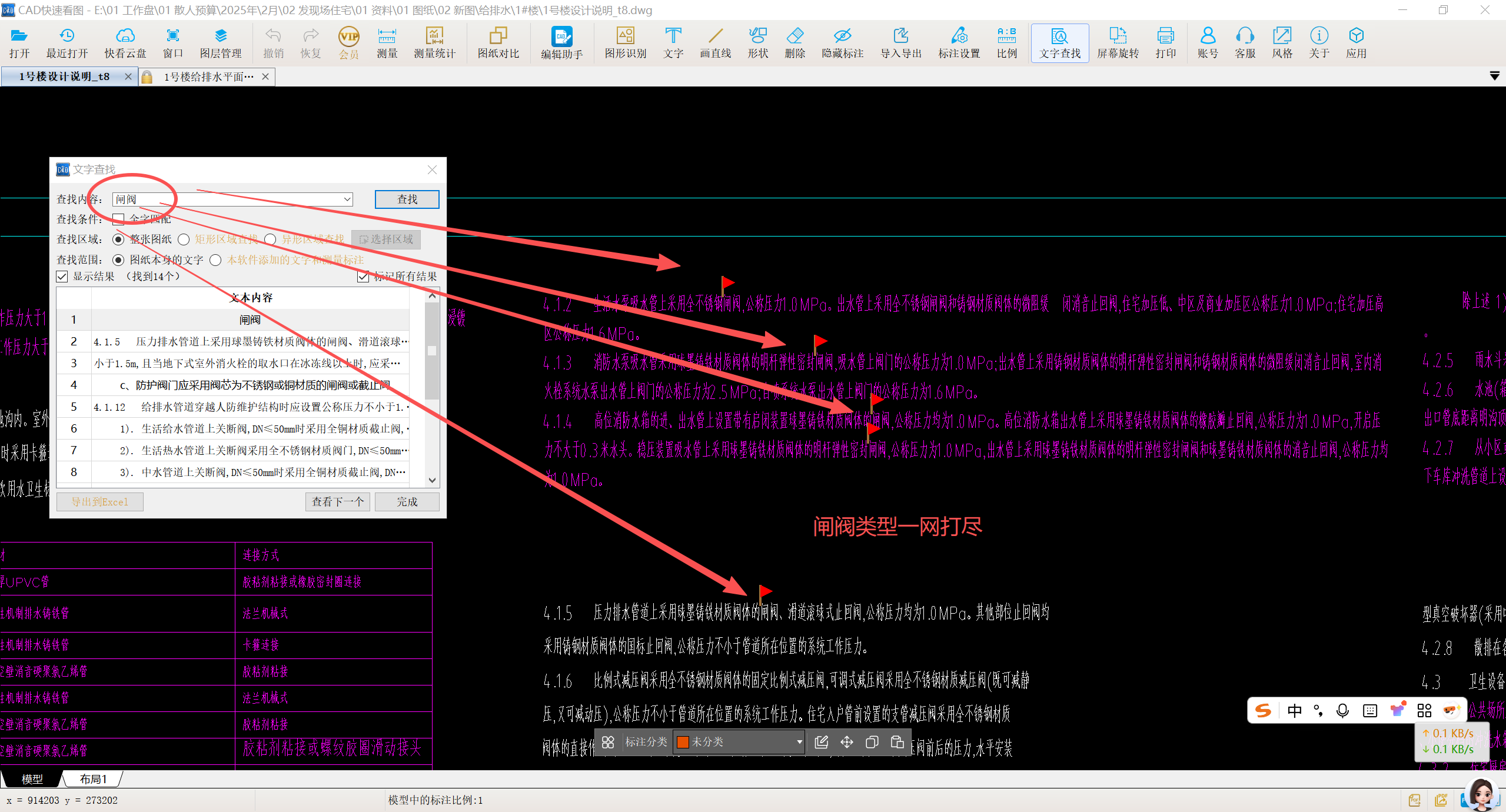

閥門的圖紙定位可以通過文字查找功能，輕松定位圖紙上所在位置

計量

2、圖形識別

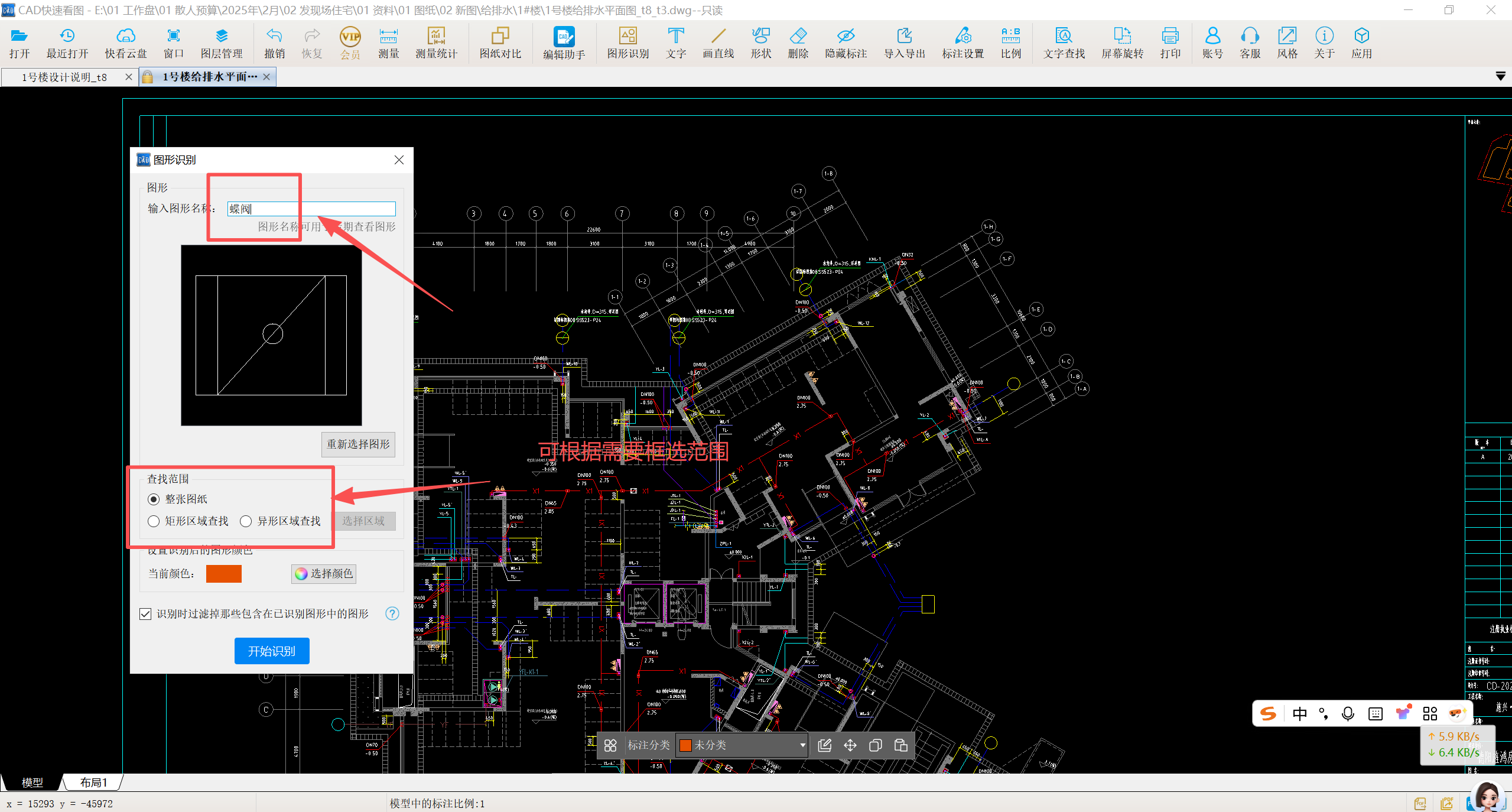

使用圖形識別功能，框選識別圖形，輸入圖形名稱，可以根據需要統計范圍內的工程量，點擊開始識別，比如我只想看一層有多少個，那么我就在圖紙中框選一層圖紙，點擊開始識別。

建筑行業專業資訊門戶-新干線頭條

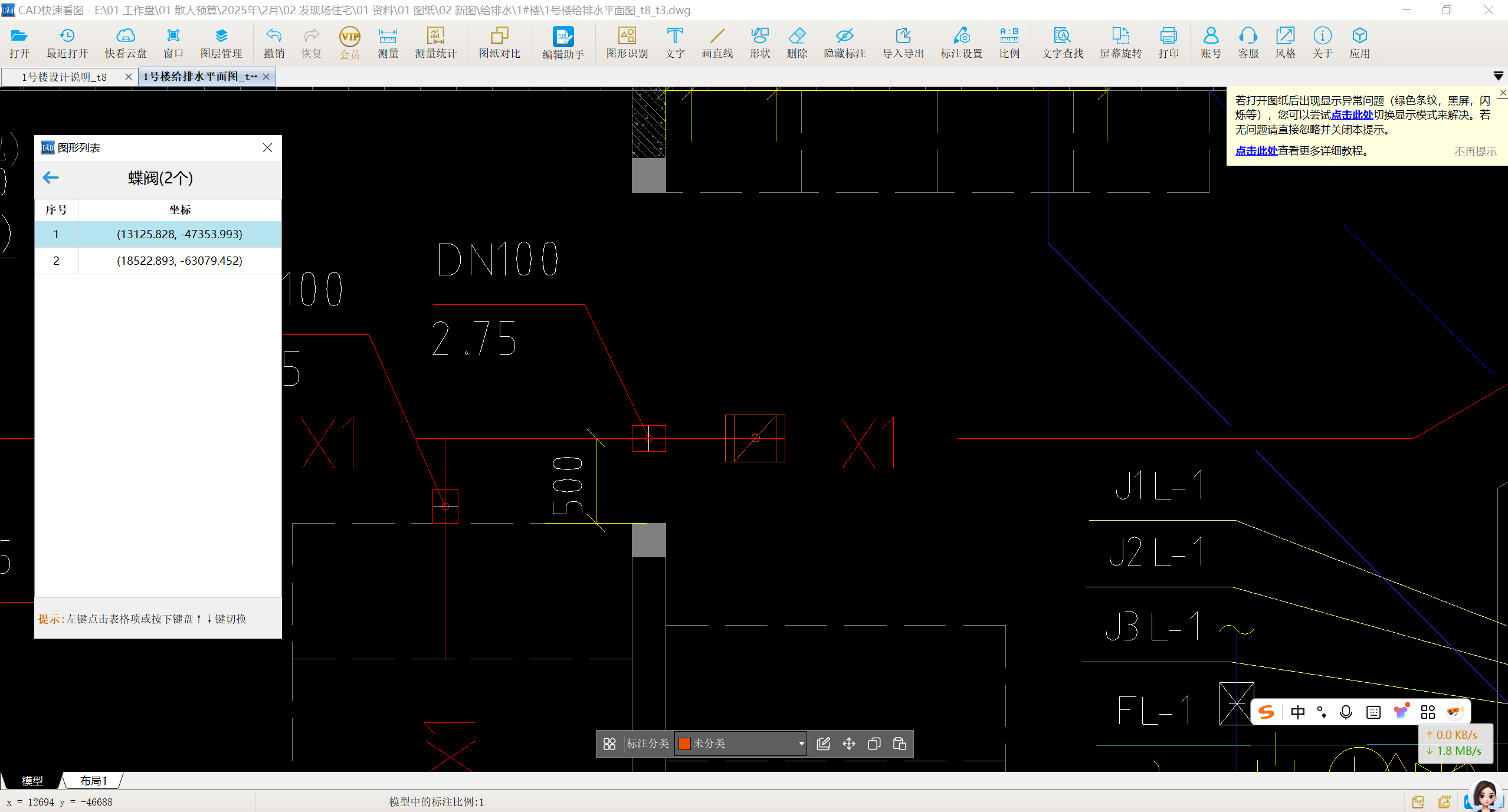

已識別的圖例列表，可以雙擊坐標進行定位反查

外螺紋

閥門的分類，通過以上介紹清晰差異，再用CAD快速看圖圖形識別秒計量外螺紋安全閥、蝶閥，非常方便。

#外螺紋安全閥#蝶閥#閥門#圖形識別#文字查找
