深度剖析：工程抗震和圖元抗震的本質區別

晴空萬里 2025-08-06 | 763閱讀 5 贊

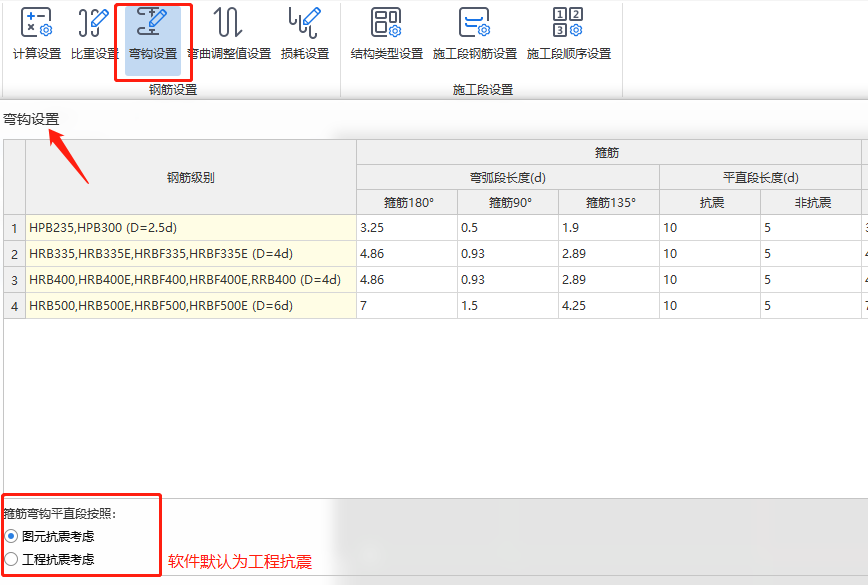

日常工作中，有時需要將彎鉤設置里默認的工程抗震調整為圖元抗震，此項調整經常會產生爭議。如廣聯達BIM土建計量平臺 GTJ2025所示：

為什么要這樣調整呢？這樣調整有什么依據呢？調整后會對鋼筋量有什么影響呢？本篇文章就針對工程抗震和圖元抗震展開具體分析。

抗震構件和非抗震構件

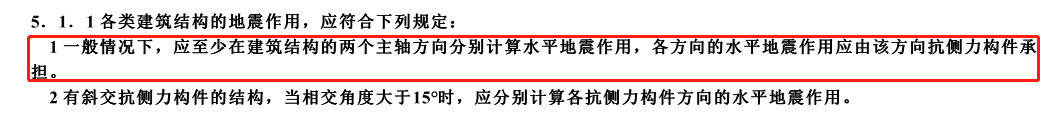

首先了解一下哪些是抗震構件，哪些是非抗震構件?！督ㄖ拐鹪O(shè)計規范》 GB-50011-2010有如下規定：

造價技能

工程抗震

根據相關規定，我們了解到：

1.一般情況下，承受地震水平作用力的為抗震構件，比如：柱、墻等；反之，不承受地震水平作用力的為非抗震構件，比如：板、基礎等。

2.但是當?shù)卣疬_(dá)到8、9度的高強度時，承受豎向作用力的板、基礎等也屬于抗震構件。

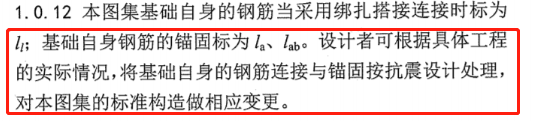

3.關于抗震構件與非抗震構件的判斷，還要結合對應項目的設計圖紙，比如：對于基礎而言，圖集中提到設計者可根據具體工程的實際情況，將基礎自身的鋼筋連接與錨固按抗震設計處理，對本圖集的標準構造做相應變更。

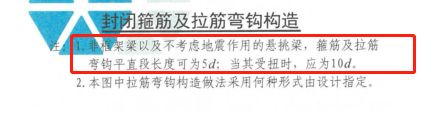

那么抗震構件與非抗震構件鋼筋計算的差異體現在哪里呢？22G101-1圖集第63頁有如下規定：非框架梁以及不考慮地震作用的懸挑梁，箍筋及拉筋彎鉤平直段長度可為5d；當其受扭時，應為10d。

建筑行業專業資訊門戶-新干線頭條

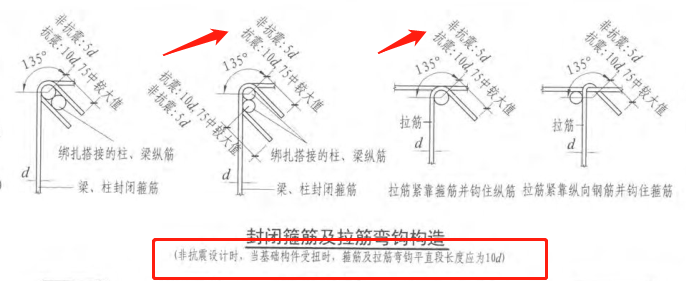

22G101-3圖集第63頁有如下規定：非抗震設計時，當基礎構件受扭時，箍筋及拉筋彎鉤平直段長度應為10d。

結合圖集，我們可以判斷出抗震構件與非抗震構件的鋼筋差異主要在箍筋彎鉤的平直段長度：即抗震構件為10d，非抗震構件為5d。

有的項目圖紙，在結構設計總說明中會對抗震構件與非抗震構件進行描述，如下圖所示：

造價技能

工程抗震

工程抗震和圖元抗震

工程抗震：所有構件箍筋彎鉤的平直段長度都按照10d計算。

圖元抗震：抗震構件箍筋彎鉤的平直段長度按照10d計算，非抗震構件箍筋彎鉤的平直段長度按照5d計算。

下面在廣聯達BIM土建計量平臺GTJ2025中演示一下：

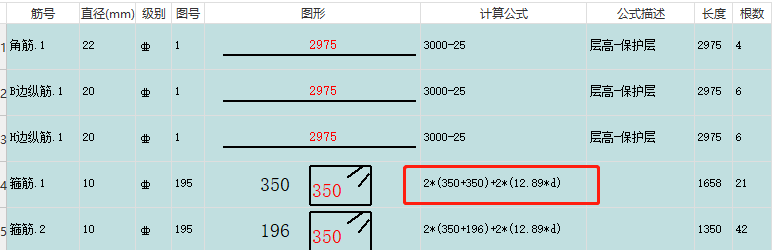

抗震構件：以矩形柱為例，默認工程抗震時，構件箍筋在軟件中的計算公式為:

箍筋1的計算式為：2*(350+350)+2*(12.89*d)，其中12.89d=10d+2.89d

若軟件彎鉤設置調整為圖元抗震時，構件箍筋在軟件中的計算公式為:

建筑行業專業資訊門戶-新干線頭條

箍筋1的計算式為：2*(350+350)+2*(12.89*d)，其中12.89d=10d+2.89d

通過廣聯達軟件計算，我們發現無論是否調整彎鉤設置，抗震構件箍筋彎鉤的平直段長度都是按照10d計算的。

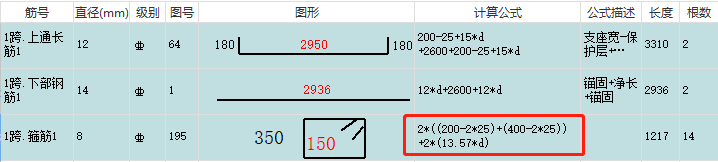

非抗震構件：以非框架梁為例，默認工程抗震時，構件箍筋在軟件中的計算公式:

箍筋1的計算式為：2*((200-2*25)+(400-2*25))+2*(13.57*d)，其中13.57d=10d+3.57d

調整為圖元抗震時，非框架梁構件箍筋在軟件中的計算公式:

造價技能

箍筋1的計算式為：2*((200-2*25)+(400-2*25))+2*(8.57*d)，其中8.57d=5d+3.57d

通過廣聯達軟件計算，我們發現當項目為工程抗震時，非抗震構件箍筋彎鉤平直段長度按照10d計算；調整為圖元抗震后，非抗震構件箍筋彎鉤平直段長度按照5d計算。

總結

關于工程抗震和圖元抗震的選擇，要結合現場的實際施工情況。有的項目為了節約成本，鋼筋會有專業負責人員進行把控，嚴格區分抗震鋼筋與非抗震鋼筋，即使甲方要求按圖元抗震考慮，也不會產生爭議；但有的項目施工現場箍筋平直段都是統一按10d考慮的，這就需要現場人員做好資料管理，收集一些施工過程中的影像視頻以及鋼筋綁扎完成后的測量數據，以便在甲方要求按圖元抗震考慮產生爭議時，提供按工程抗震考慮的支撐文件。
