工業管道無損檢測工程量計算-文字查找快速定位

工業管道無損檢測工程量計算太復雜？試試CAD快速看圖，用它的【文字查找】功能，輸入型號就能快速定位和統計，輕松搞定閥門數量和拍片張數，實用又高效。

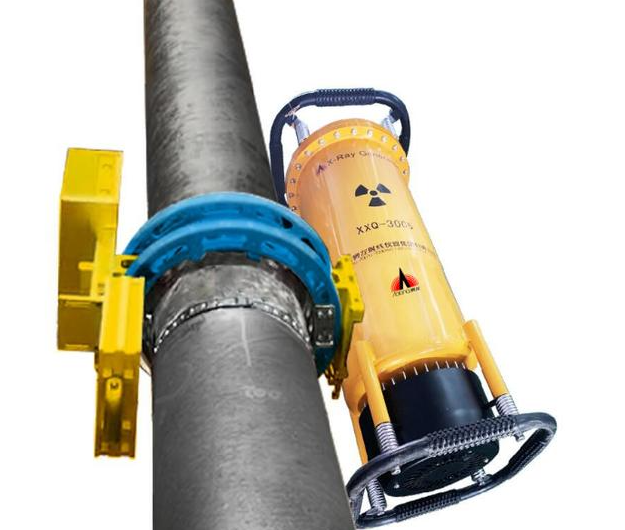

一、工業管道工程無損探傷

無損探傷是指在不損傷被測材料的情況下，檢查材料的內在或表面缺陷，或測定材料的某些物理量、性能、組織狀態等的檢測技術。無損探傷廣泛用于金屬材料、非金屬材料、復合材料及其制品，以及一些電子元器件的檢測。常用的無損探傷檢測技術有射線探傷、超聲檢測、聲發射檢測、滲透探傷、磁粉探傷。

二、工業管道閥門無損檢測定額計算規則

1.管材表面磁粉探傷和超聲波探傷，不分材質、壁厚，以“10m”為計量單位。

2.各種法蘭閥門的安裝與配套法蘭的安裝，分別計算工程量。

3.閥門安裝中螺栓材料量按施工圖設計用量加規定的損耗量計算。

4.減壓閥安裝按高壓側直徑執行相應定額。

快速定位

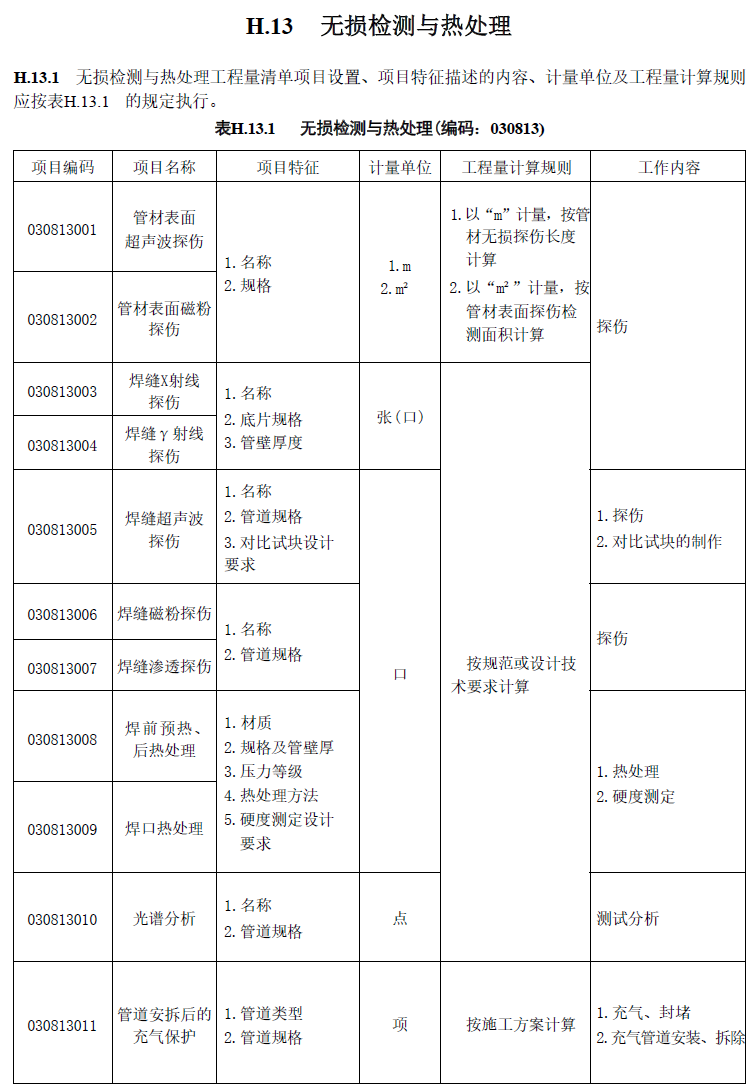

三、無損檢測清單計量規則

軟件應用

四、實例分析

1.觀察某工廠的管道特性表，確定圖紙中管道無損檢測的方法。

管道無損檢測

2.用CAD快速看圖查看圖紙并計量

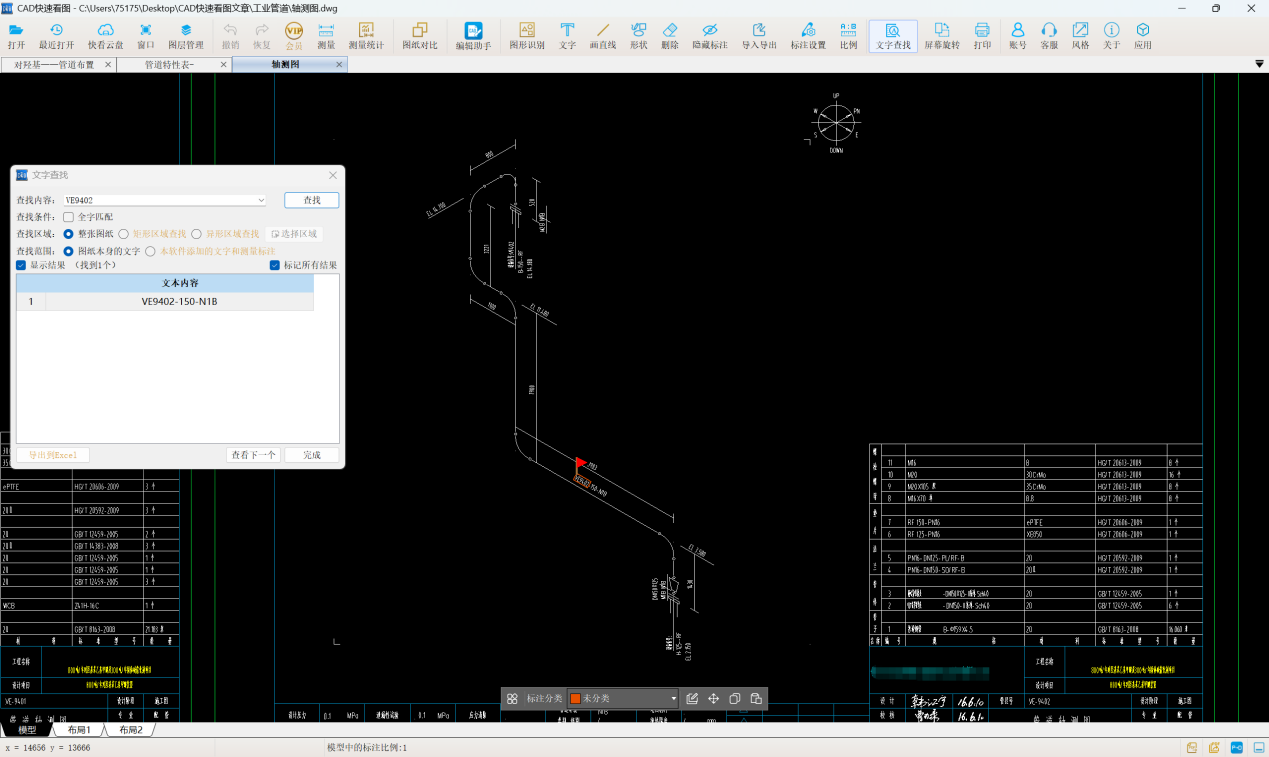

使用軟件的【文字查找】功能，輸入“VE9402”，定位到管道特性表的位置，如上圖所示；以及軸測圖的位置，如下圖。低壓管道一般每口X射線需6張拍片，接下來統計該管道多少個焊口。

檢測工程量

工程量

對焊縫有2個，則X線片為2*6=12張。

其它型號管道上的無損檢測也可依據此方法計量，讀者可自行驗證。

CAD快速看圖高效搞定工業管道無損檢測計量！它的【文字查找】功能超強，輸入型號就能秒定位閥門和焊口，自動算量，省時省力不出錯，是工程人的效率神器！
