管道溝槽分層回填工程量計算與施工指南

CAD快速看圖 2025-08-29 | 1500閱讀 0 贊

在市政、水利、建筑等工程的預算和施工中，管道溝渠的回填土方計算是一個高頻且讓人頭疼的問題。尤其是設計或規范要求“分層回填”時，計算復雜度瞬間飆升，每一層的深度不同、還要扣減管道所占的體積，手動計算不僅效率低下，還極易出錯，反復驗算更是耗時費力。

一、實例計算

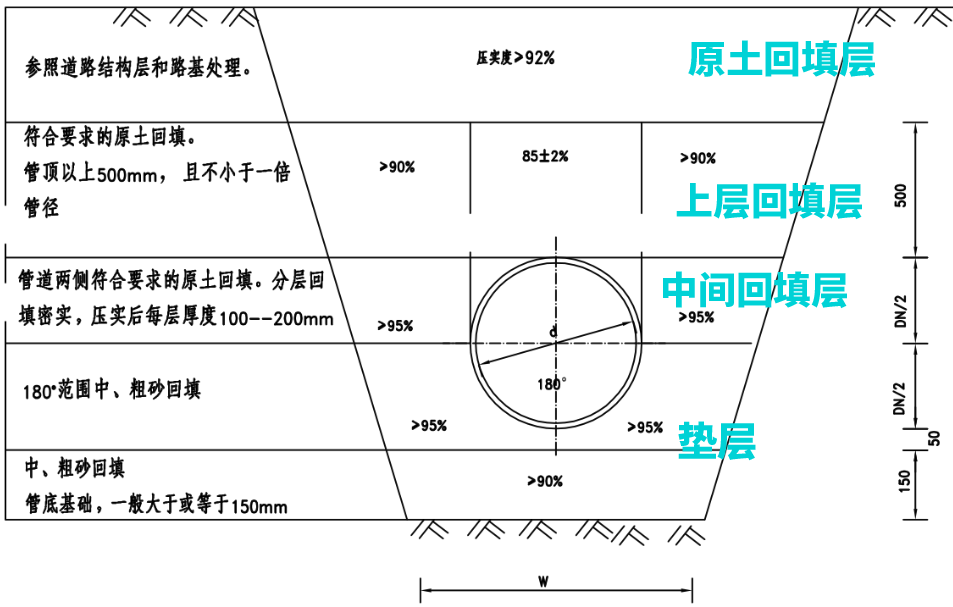

下圖是一個污水工程中管道回填的詳圖，圖中的幾何形狀一看就很復雜，該如何計算每一層的體積？只需要讀圖獲取關鍵信息，建工計算器可以幫您快速計算。根據圖紙信息，W=1000mm，DN=400mm，管道總長136.11m，坡比為1：0.5，所以放坡系數為0.5，圖紙沒有的尺寸信息應當和設計施工單位確認，再結合《GB 50268-2008給排水管道工程施工及驗收規范》確定。

造價技能

該回填工程分四層回填，墊層高度H=150+50+DN/2=400mm，上層回填深度hs=500mm，如果最上面一層的深度圖紙沒有給出，暫時根據規范取1000mm，那么總挖掘深度h=1000+500+DN+50+150=2100mm。在建工計算器中進入“開挖/回填(帶墊層)”的公式，選擇分四層回填，然后輸入上面這些參數點計算，每一層的回填體積都算出來了。

管道溝

二、其他管道回填計算

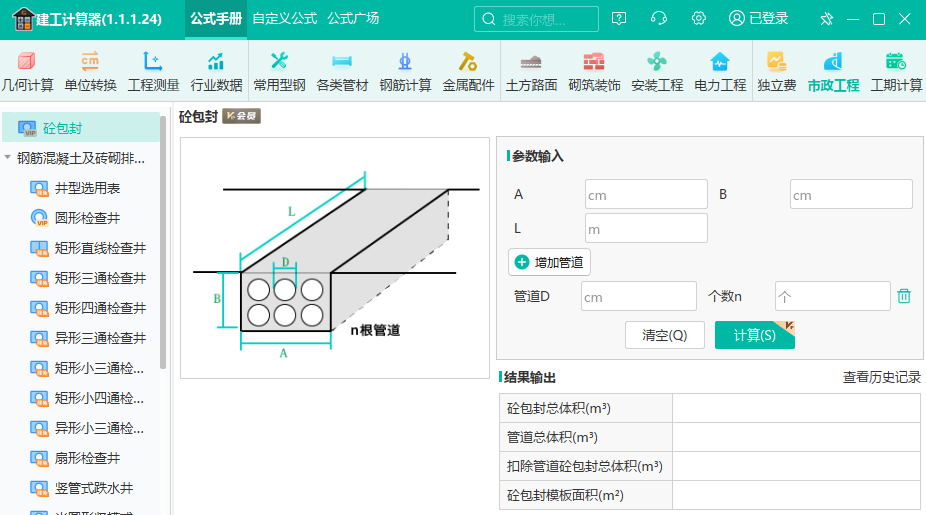

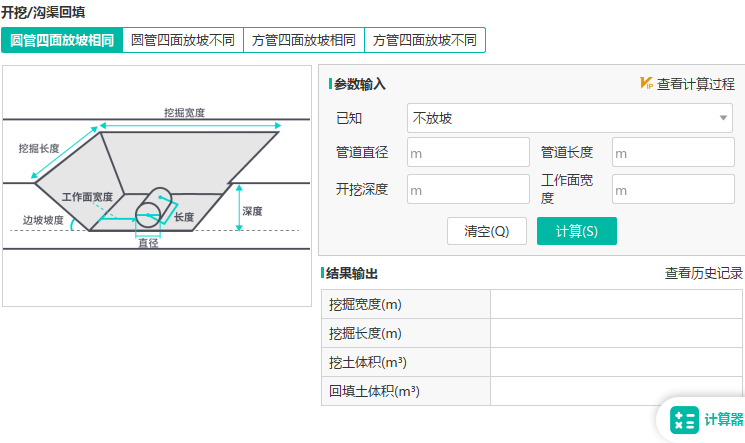

除了管道溝槽分層回填，其他回填問題建工計算器也不在話下，包括基礎開挖回填、圓管方管開挖回填、砼包封等等。

建筑行業專業資訊門戶-新干線頭條

造價技能

施工方在做管道回填這樣的隱蔽工程時，需要準備隱蔽工程驗收記錄、回填時的照片視頻、工程現場收方記錄，這樣有利于最后做結算。精準的工程量計算能為后續的順利結算提供了堅實的數據支撐，真正做到“心中有數，腳下有路”。

三、免費試用

借助建工計算器這樣的專業工具，造價人員、施工人員能夠?qū)?fù)雜的立體幾何問題轉化為高效的自動化計算，讓預算和施工管理變得輕松、可靠。

有需要的造價同仁可以點擊鏈接免費下載。也可以加入我們行業交流群，免費領試用，獲取詳細的公式推導和更多學習資料。
