方格網算土方量，詳細教學+案例解析

CAD快速看圖 5天前 | 1439閱讀 3 贊

平整一塊場地則必定是有挖方，有填方，低于設計標高的填起來，高于設計標高的挖去，這樣場地就平整了。那么設計標高是如何確定的呢？

一、設計標高

設計標高的確定盡可能遵循挖填平衡的原則，減小運輸成本。因?yàn)槿绻O(shè)計標高定得過高，需要填很多土，需要從外地運土過來；如果設計標高定得過低，需要挖很多土，把土運到外地。另外，處于場地排水考慮，設計標高會考慮兩個方向的坡度來排水，所以一個場地的設計標高并不是處處相等的。

施工標高=設計標高-實際標高，所以施工標高為正的時候，需要從實際標高開始填土，填到設計標高；施工標高為負的時候，需要從實際標高開始挖土，挖到設計標高。簡稱“正填負挖”。

土方算量不用很精確，所以用10m×10m、20m×20m、40m×40m這樣的網格劃分場地，根據施工標高把每一個方格里面的挖填體積算出來，總的挖方和填方就算出來了。

方格網

二、實操演示

如果拿到類似上圖這樣的圖紙，就可以算填方和挖方了，建議算之前給每一個網格編號，這里給舉例說明的網格編號1#、1#、3#。圖中的網格尺寸是20m×20m。

行業動態

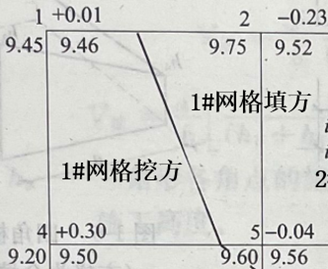

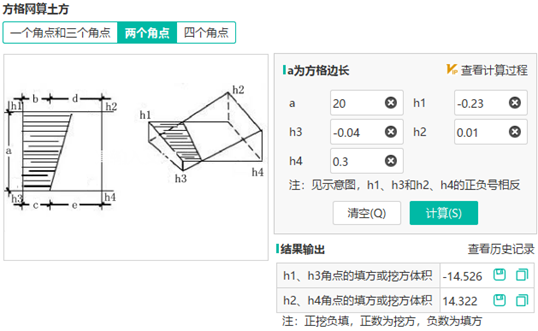

1#網格從圖中可以看出是兩個角點的類型，打開建工計算器土方路面方格網，兩個角點計算。

和示意圖對照，把施工高度為負的-0.23、-0.04填入h1、h3。把施工高度為正的+0.01、+0.30填入h2、h4，可以算出來填方是14.526立方米，挖方是14.322立方米。

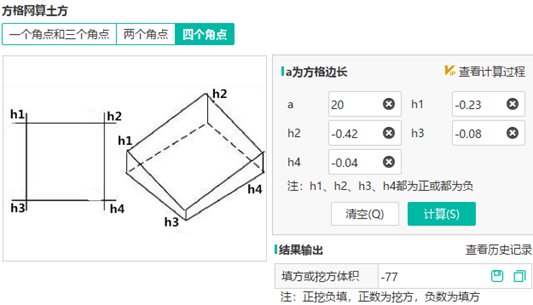

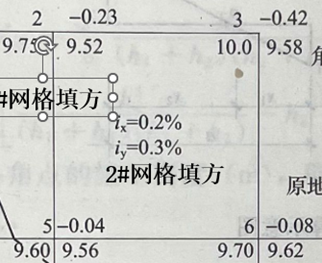

2#網格從圖中可以看出是四個角點的類型。打開建工計算器土方路面方格網，選擇四個角點計算。四個角點的施工高度一個個填入即可。

土方量

建筑行業專業資訊門戶-新干線頭條

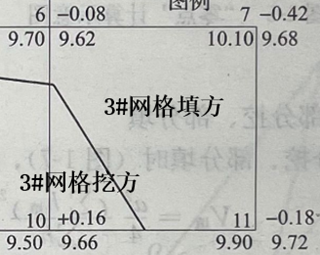

3#網格從圖中可以看出是一個角點和三個角點的類型。和示意圖對照，把一個角點的+0.16填入h3，把剩下的-0.08、-0.42、-0.18填入h1、h2、h4。

方格網

行業動態

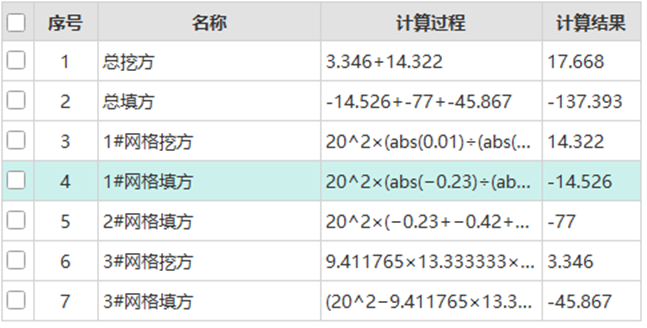

所有網格的填方和挖方都算出來了，可以在歷史記錄里統計，也可以導出Excel做進一步處理。方格網算土方的計算公式已經通過三維建模驗證了正確性，詳細的公式推導和更多學習資料可以聯系客服獲取。有需要的造價同仁可以點擊鏈接免費下載，領試用。也可以加入我們行業交流群，在學習和交流中不斷提升自己。
