防雷接地工程量計算全解析：從識圖到計量，快速掌握要點與技巧

頭像   CAD快速看圖 2025-08-28 | 1630閱讀 2 贊

在電氣工程造價中，防雷接地工程的工程量計算常讓人感到困惑。其系統構成復雜，安裝方式多樣，且極易遺漏細節。本文將圍繞防雷接地系統的核心構成，結合設計說明與定額，清晰梳理計算要點、注意事項，利用CAD快速看圖提升效率。

【點此下載CAD快速看圖，免費試用】



一、 系統主要構成

防雷接地系統主要由以下幾部分構成，它們是準確計算的基礎：

1.  避雷帶（接閃器）： 屋面的主要接閃裝置，通常采用φ10、φ12或φ16的鍍鋅圓鋼。

2.  支持卡子： 用于固定避雷帶，其安裝費用通常已包含在避雷網的定額子目內，不需單獨計算。

3. 避雷短針： 用于保護突出屋面的設備或構件。

4.  引下線： 連接接閃器和接地裝置的導體，將雷電流引入大地。

識圖

*特別注意：變形縫處理

當建筑物長度較大設置變形縫時，接閃器在此處需做防雷補償措施（即做跨接）。此部位非常容易遺漏，計算時務必注意。

造價技能



二、 安裝方式與定額套用

不同的安裝方式對應不同的定額子目和單價，準確區分是合理計價的關鍵。

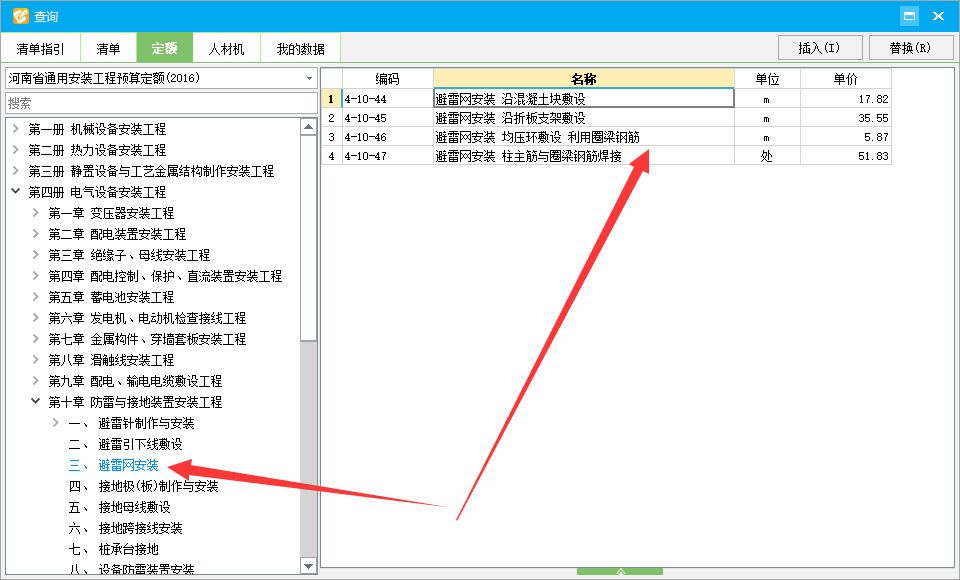

1、避雷網安裝方式

①沿混凝土塊敷設： 在預制混凝土塊上安裝。

②沿折板支架敷： 利用屋面折板處的支架安裝。

③均壓環敷設： 利用圈梁鋼筋敷設，需計算柱主筋與圈梁鋼筋的焊接點。

防雷

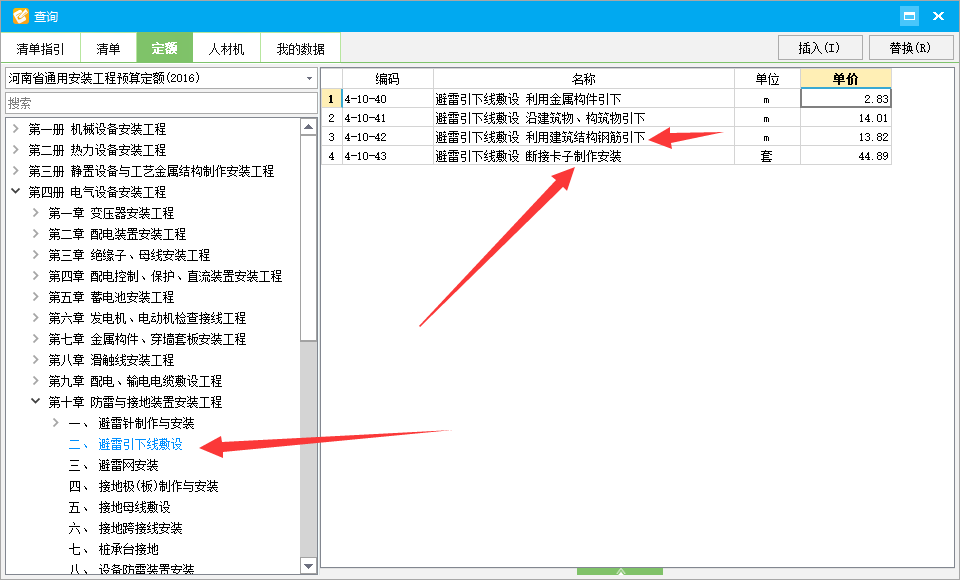

2、引下線安裝方式：

①利用金屬構件引下。

②沿建筑物、構筑物引下。

③利用建筑結構鋼筋引下： 這是最常見的方式，需注意與定額的對應。

計量



三、 工程量計算內容與易漏點

以下是需要計算的核心內容，這6項為需要計算“跨接”的部位，務必對照設計說明逐一排查：

1、屋頂無動力風帽： 每個算1處跨接。

2、出屋面排水鑄鐵管： 每個算1處跨接。

3、屋頂風機： 每個算1處跨接。

4、豎井橋架： 每根豎直橋架的上、下端各算1處跨接（需區分強電、弱電、消防電等不同橋架）。

5、水井暖井：每根豎直立管上下端各一處（注意區分每根管子的高低區）。

6、有出外墻的金屬管道和橋架：入到室外土方內的計算，主樓進入地庫位置的不計算，每個1處。



四、 重要計量規定與定額解讀

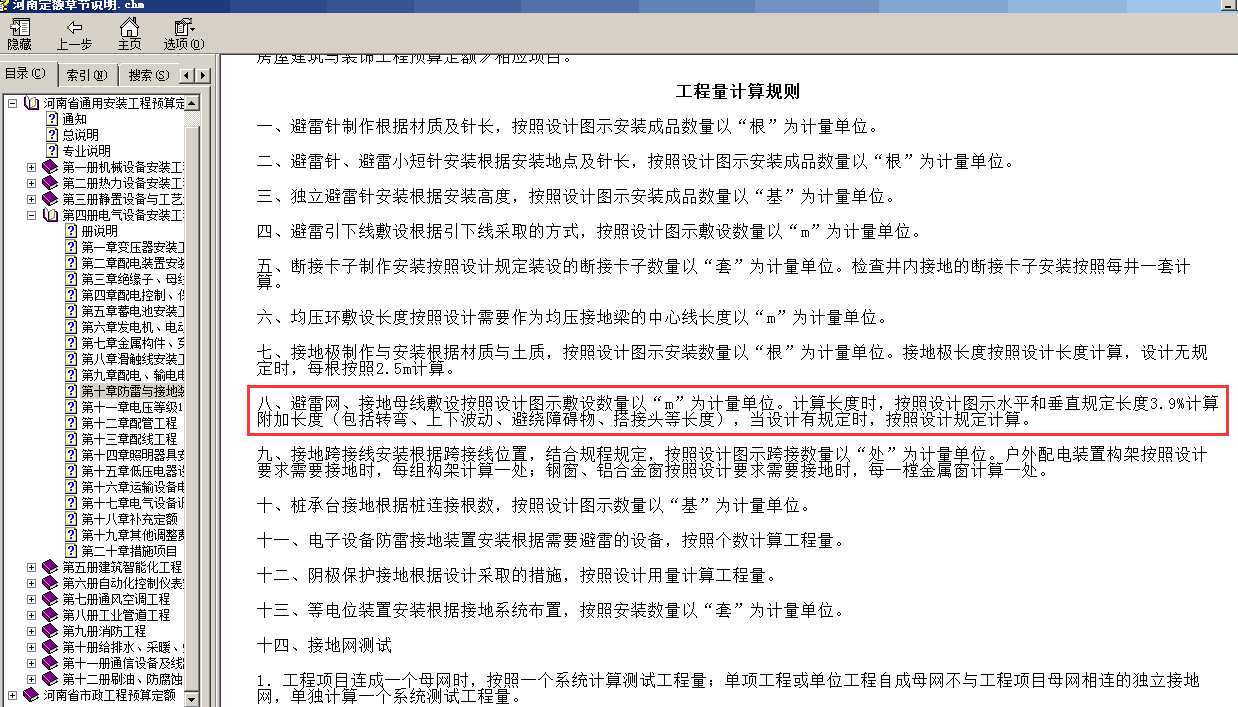

1、附加長度（3.9%）： 只有由安裝單位另外敷設的圓鋼、扁鋼（如避雷網、接地母線），才按設計圖示長度另計3.9%的附加長度（含轉彎、波動、搭接等）。利用結構主筋作為引下線或均壓環的，不計此系數。

工程量

2、焊點計算： 根據2016定額規則，焊點不再單獨計取費用，其成本已包含在相應定額子目中。

3、跨接是否計算？避雷引下線與屋頂避雷網的連接跨接，定額已綜合考慮，不另行計算。 這與第1-6條中設備、管道的跨接是不同的概念。



五、CAD快速看圖應用

實際計量工作離不開CAD軟件的高效應用：

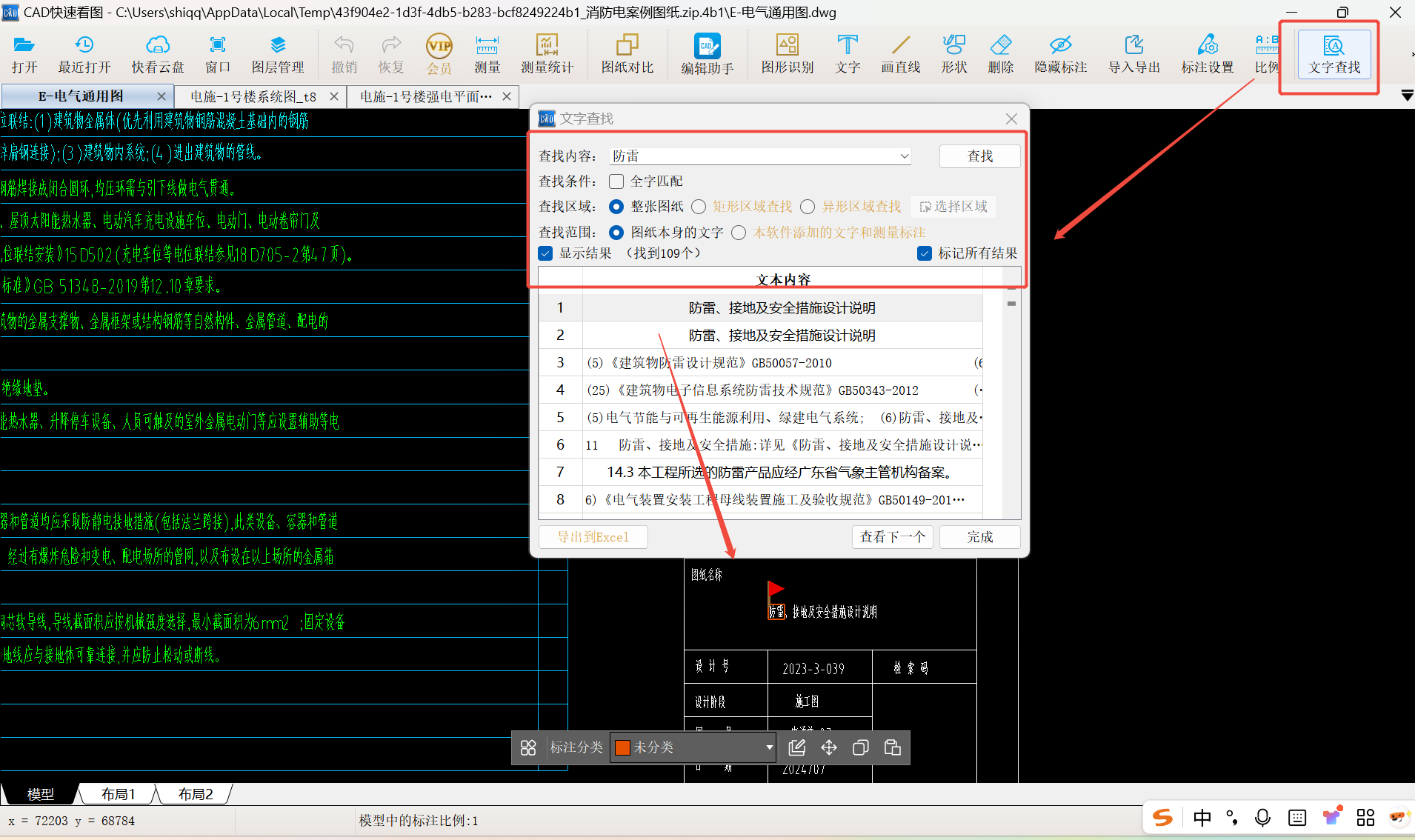

1. 文字查找功能：

應用場景： 快速定位關鍵信息。在計算前，使用“文字查找”功能，輸入“防雷”、“接地”、“LEB”、“均壓環”等關鍵詞，快速定位到設計說明中的相關條款和圖紙中的詳細標注，確保計算要求無遺漏。

建筑行業專業資訊門戶-新干線頭條

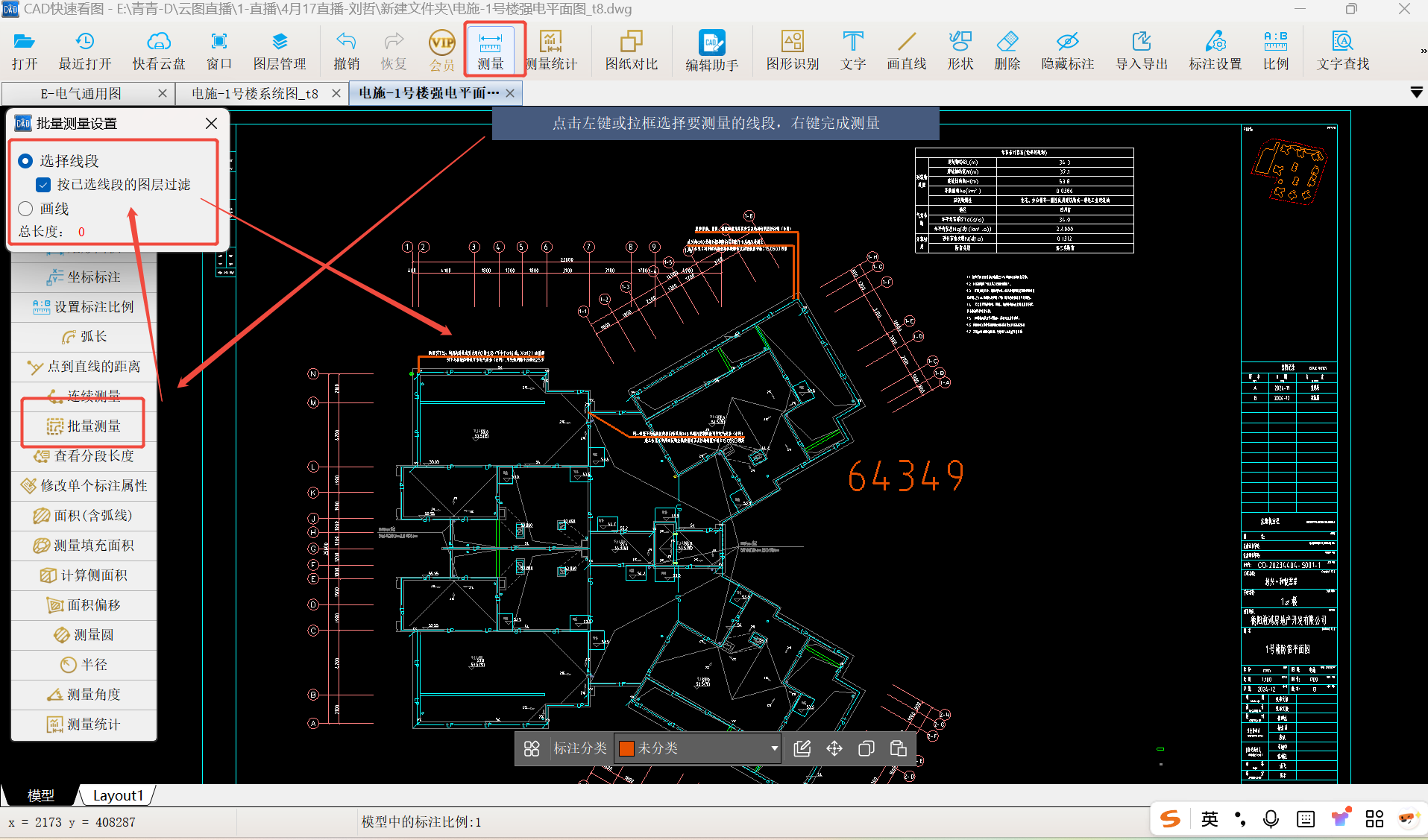

2. 批量測量功能：

應用場景： 高效計算引下線長度。

使用CAD快速看圖批量測量功能，勾選按已選擇的圖層過濾，選擇防雷引下線，拉框選擇測量圖紙范圍，一鍵快速得出總長度，極大提升計算效率。
