柔性鑄鐵排水管A型、B型、W型對比分析

CAD快速看圖 2025-08-29 | 8936閱讀 3 贊

排水工程里，A型、B型和 W 型柔性鑄鐵排水管是最常用的3種，但很多人分不清：同樣是鑄鐵管，到底該選哪種？本文分析各型號管件差距，施工關鍵要點，結合CAD快速看圖的連續測量進行工程量計算。

對比分析

一、A型、B型和 W 型鑄鐵管對比一覽表

對比維度	W型（卡箍式）	A型（法蘭機械式）	B型（雙法蘭式）
接口結構	兩端無承口，不銹鋼卡箍+橡膠圈密封	一端承口法蘭+壓蓋連接	直管為W型，管件為雙法蘭結構
抗震性能	軸向位移±35mm，橫向撓度31.5mm	接口剛性高，位移容忍度低	繼承W型抗震能力
密封性	依賴橡膠圈，需規范緊固	螺栓壓緊密封性?xún)?yōu)異	雙法蘭設計密封性強
安裝便捷性	可任意切割，卡箍快速連接	需預裝法蘭，耗時較長	W型直管靈活+B型管件快速安裝
空間占用	徑向尺寸最小，節省空間	法蘭占用空間大	較A型節省空間
成本	最低（管材利用率高）	最高（鋼材耗量大）	居中（直管成本低+管件溢價）
適用場景	立管、支管、明裝	橫干管、埋地管道	復雜空間管道系統

二、分型詳解與工程適配性

1. W型鑄鐵管（卡箍式）

特點：

重量輕（比A/B型輕30%），支持現場裁切，減少材料浪費；

維修便捷：松開卡箍即可拆卸，無需切割管道；

抗震性?xún)?yōu)：允許軸向位移±35mm，適合地震多發區。

局限：

密封依賴螺栓緊固力度，需專用定力扳手避免滲漏；

對管材外徑橢圓度要求高（偏差≤2mm）。

典型應用：

高層建筑排水立管（如廁浴間橫支管）；

管道井空間緊張的明裝系統。

2. A型鑄鐵管（法蘭機械式）

特點：

接口強度最高，耐沖擊力強，適配高壓排水環境；

密封性卓越：橡膠圈+法蘭壓蓋雙重密封，防火性能突出。

局限：

管體笨重（比W型重20%），安裝需多人協作；

占用安裝空間大，需預留40-50mm檢修間隙。

典型應用：

首層出戶管、地下室排水橫干管；

醫院、學校等對密封性要求高的場所。

3. B型鑄鐵管（雙法蘭式）

特點：

創新設計：直管沿用W型靈活裁切特性，管件采用雙法蘭結構；

綜合優勢：兼具A型接口強度（承壓能力提升15%）與W型空間節省特性（安裝空間比A型減少25%）；

適配復雜工況：適用于需頻繁調整坡度的橫支管系統。

工程價值：

相比純A型系統，材料成本降低10%；

相比純W型系統，接口泄漏率降低30%。

典型應用：

商業綜合體排水系統（兼顧空間利用率與強度）；

改造工程中需避障的管道路徑。

三、場景化選型建議

1、高層建筑排水立管

優先W型：輕量化設計+抗震性適配高層風荷載；

補充B型：核心筒區域可采用B型提升接口可靠性。

2、排水橫干管/出戶管

必選A型：承受樓層匯水沖擊力，確保長期密封性；

替代方案：大空間地下室可選用B型管件+W型直管。

3、老舊建筑改造

W型為主：卡箍連接無需動火作業，兼容狹窄空間；

B型過渡：需加固區域采用雙法蘭管件銜接。

四、施工關鍵要點

1、W型防滲漏措施：

橡膠圈需涂肥皂水潤滑，專用定力扳手分三次緊固螺栓；

橫管每段接口增設吊架（間距≤2m）。

2、A型強度保障：

立管卡需固定于承重墻，混凝土封堵時預留10mm膨脹縫；

接口承插深度誤差≤3mm。

3、B型綜合施工：

直管裁切后去毛刺（飛邊≤1mm）；

雙法蘭管件安裝時校準軸線偏差（≤2°）。

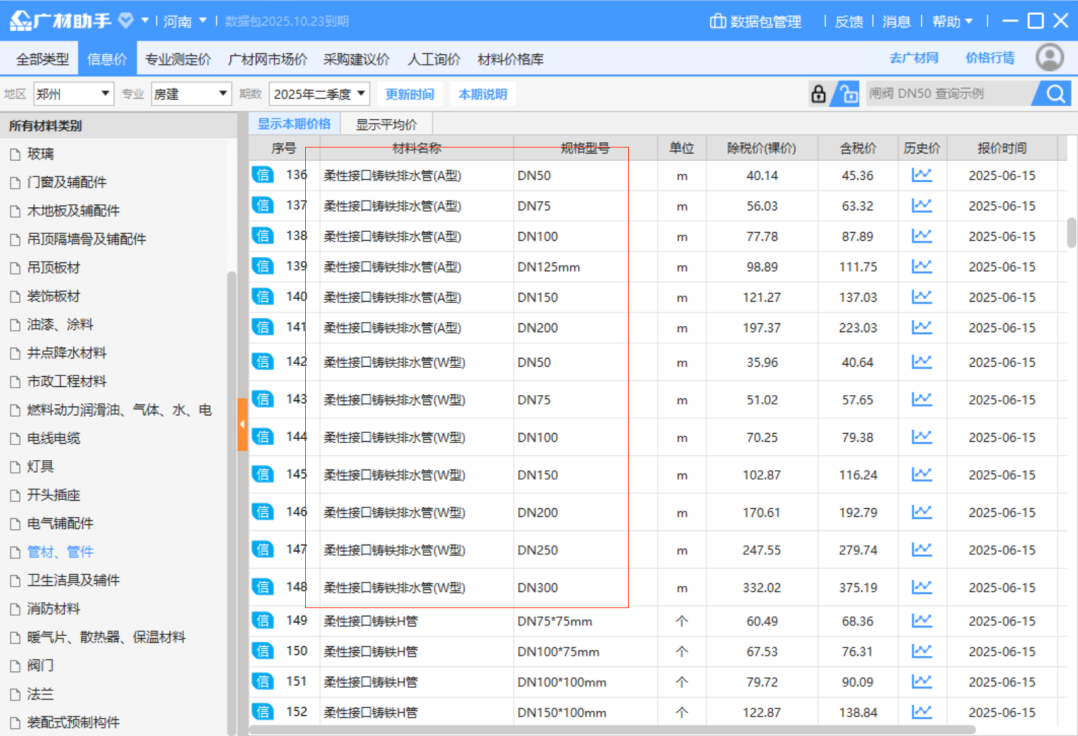

五、成本與維護對比

項目	W型	A型	B型
材料費	￥120-180/米	￥200-280/米	￥160-220/米
人工費	低	高	中
維護難度	拆卸快	拆卸復雜	局部拆卸快
再生價值	90%可回收	85%可回收	88%可回收

六、總結與選型策略

1、性?xún)r(jià)比首選：W型（通用場景，成本低+安裝快）；

2、強度剛需：A型（關鍵承壓部位，如首層排水干管）；

3、平衡方案：B型（復雜空間+強度要求場景，綜合性能最優）。

七、工程提示：

1、管材采購需符合GB/T 12772-2008標準，重點檢驗管壁厚度（W型≥4.8mm）；

2、系統調試后每年進行通球試驗（球徑≥管徑2/3），每3年滿水試驗檢測滲漏；

3、W型管道需設置防晃支架（立管間距≤10m），避免卡箍松動。

八、計算實例

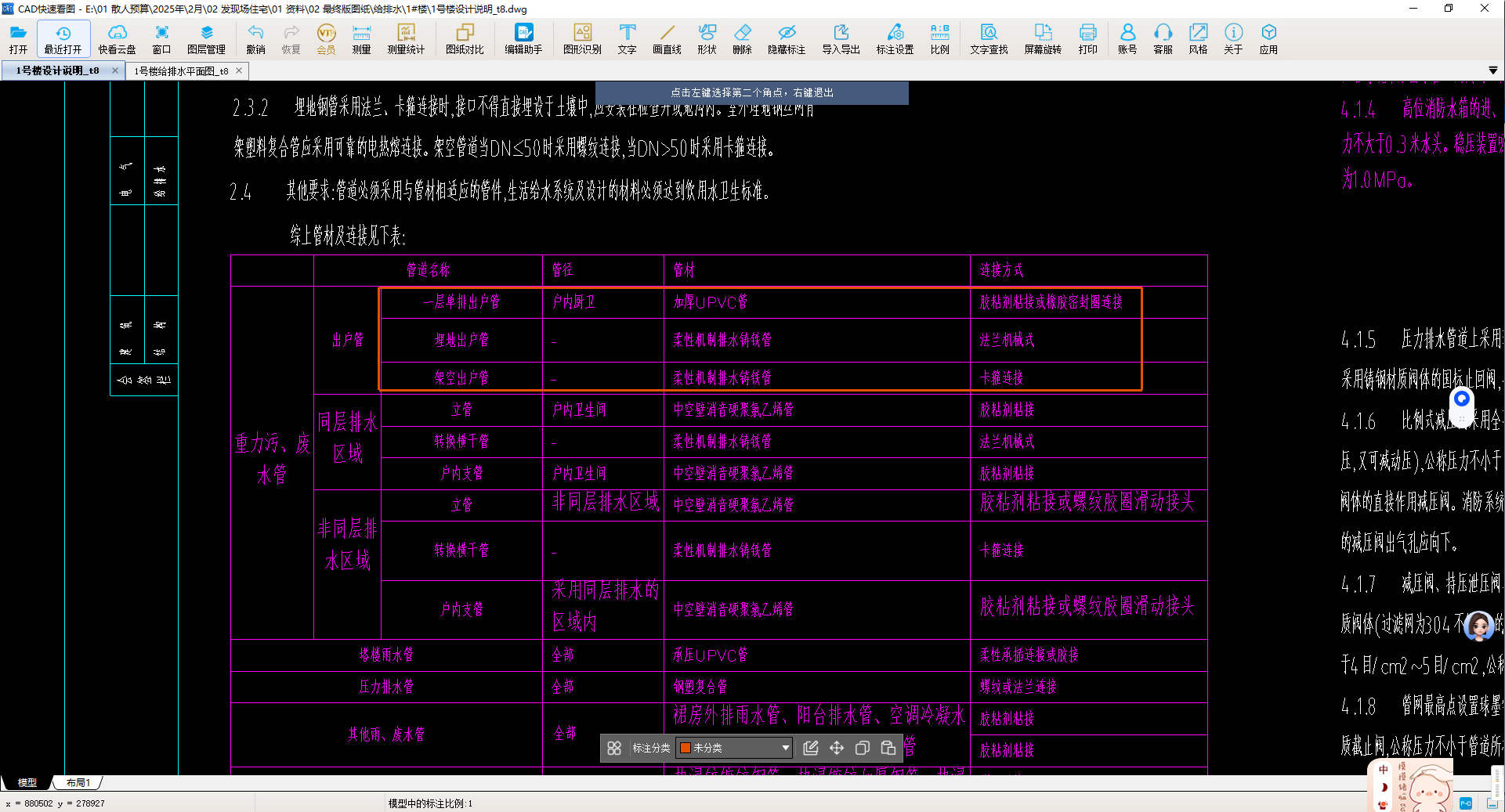

1、結合設計說明，用CAD快速看圖形狀命令標注出來鑄鐵管使用位置，便于后期查看

造價技能

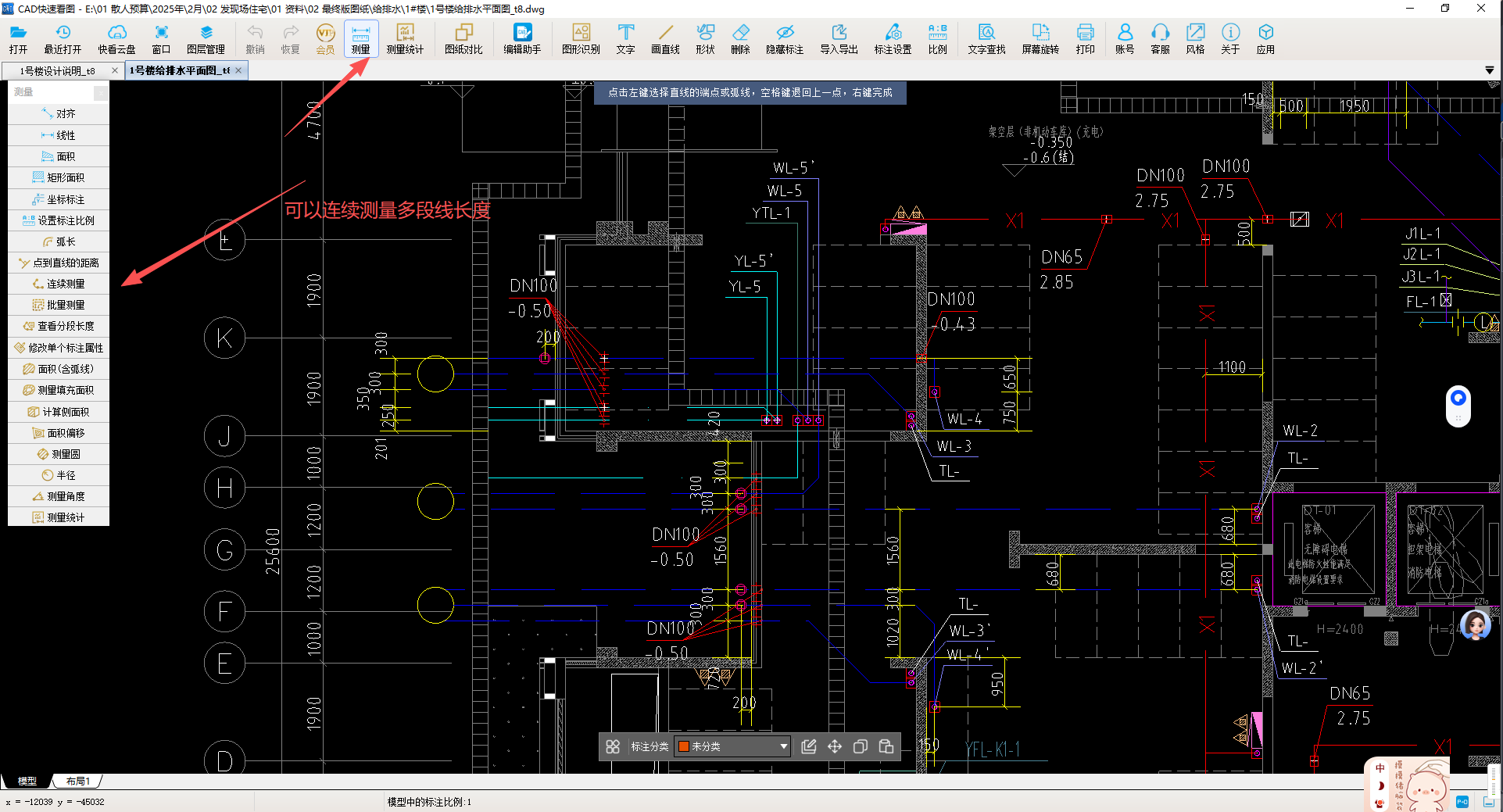

找到平面圖對應位置，用測量命令中的連續測量進行工程量計算。本案例排水管計算至室外第一個污水檢查井，管道規格為DN100，材質為柔性機制鑄鐵排水管。

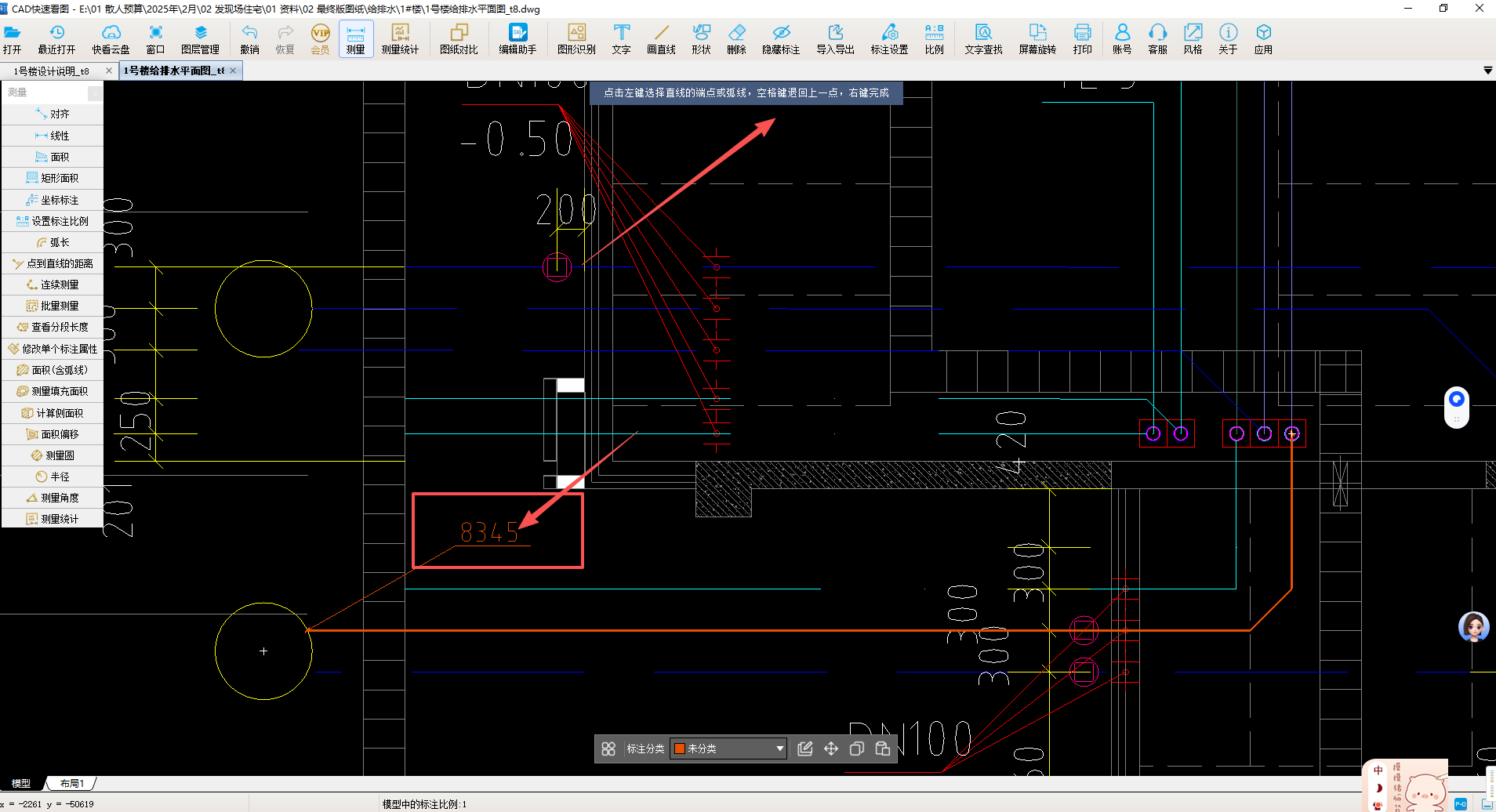

排水管 3、測量結果如下圖所示

建筑行業專業資訊門戶-新干線頭條

圖示DN100柔性機制鑄鐵排水管工程量為8.345m

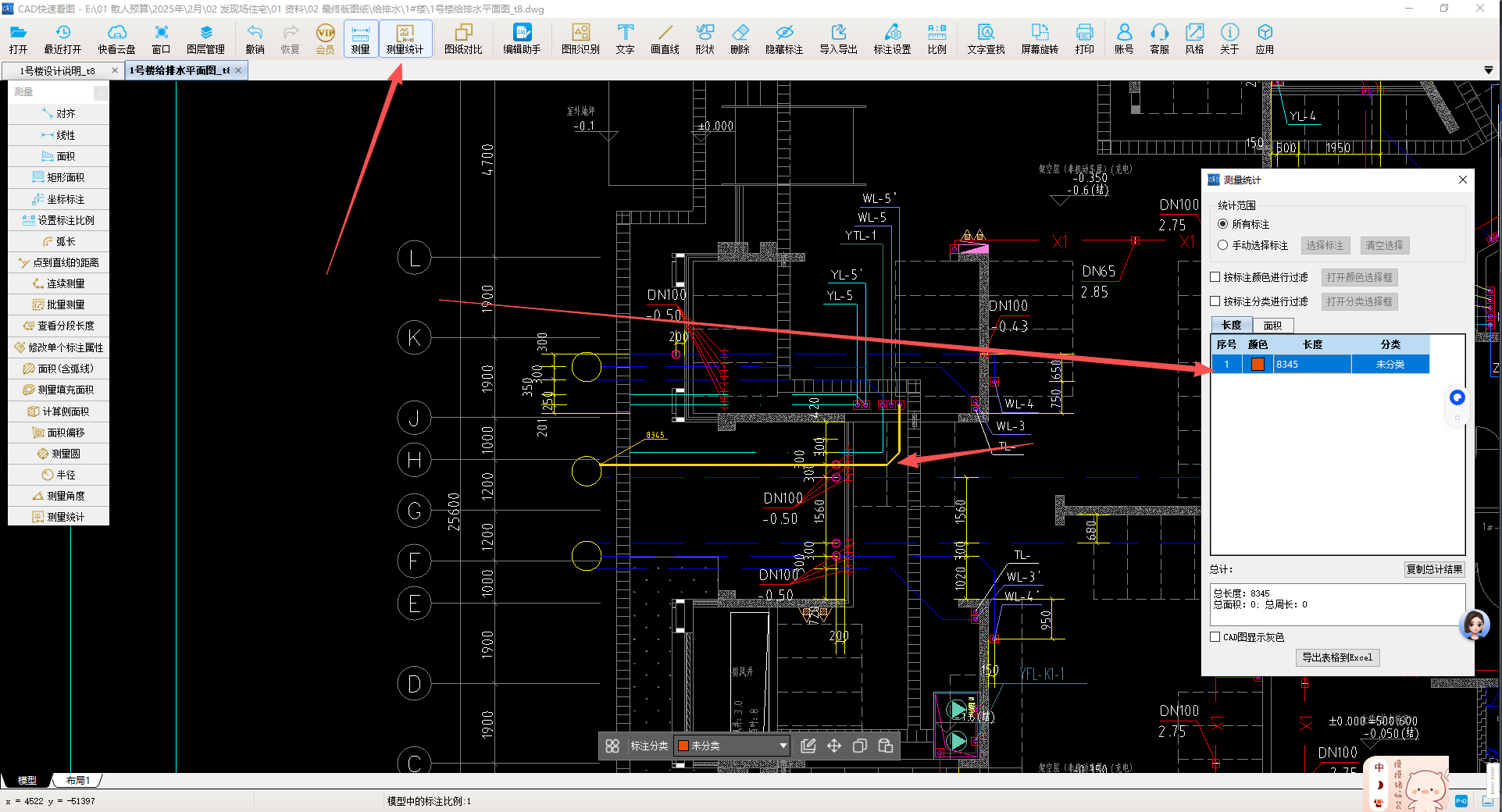

后期也可以通過測量統計命令查看對應工程量，具體操作為左鍵點擊測量統計命令，在彈出的對話框里面，左鍵點擊圖示測量列表，相應測量痕跡會變黃色便于查看，同時彈出的對話框下面會顯示出來相應的工程量。

對比分析

清晰柔性鑄鐵排水管A型、B型、W型區別，實際工程中結合CAD快速看圖的連續測量功能測取工程量非常方便
